Čo vlastne IP66 znamená pre priemyselné zásuvkové boxy – a prečo na ňom záleží

Hodnoty IP (Ingress Protection) zodpovedajú norme IEC 60529 a pozostávajú z dvoch číslic: prvá sa vzťahuje na vniknutie pevných častíc, druhá na vniknutie kvapaliny. IP66 znamená úplnú ochranu pred prachom (6) a ochranu pred silným prúdom vody z akéhokoľvek smeru (6) — kombinácia, ktorá z neho robí jedno z najpraktickejších hodnotení pre exponované vonkajšie a priemyselné prostredie.

Pre a kovová zadná vodotesná zásuvková krabica inštalované na stavenisku, v prístave alebo vjazde do tunela, IP66 nie je prekročením špecifikácie. Dážď hnaný vetrom, vysokotlakové čistenie zariadení v okolí a jemný betón alebo minerálny prach sú v týchto prostrediach rutinnými podmienkami. Nižšie hodnotenie ako IP44 (odolné voči striekajúcej vode, čiastočná odolnosť voči prachu) by časom spôsobilo zraniteľnosť vnútorných káblov a kontaktných plôch.

Kľúčové praktické dôsledky IP66 pre zásuvkové boxy:

• Materiál tesnenia a dizajn kompresie sú kritické – degradované tesnenia sú najčastejšou príčinou zlyhania IP hodnotenia; skontrolujte, či výrobok používa neoprénové alebo EPDM tesnenia určené pre UV a teplotné cykly.
• Káblové priechodky musia byť individuálne dimenzované, aby sa zachovala trieda IP krytu; krabica IP66 vybavená káblovými vstupmi bez tesnenia už nie je IP66 .
• Sklápacie viečka s nadstredovým západkovým mechanizmom držia tesnenie pod tlakom lepšie ako jednoduché magnetické alebo trecie uzávery.
• Opätovne overte integritu IP po akejkoľvek úprave v teréne – odstránenie nadbytočných vylamovacích otvorov alebo výmena upchávok resetuje bremeno dodržiavania predpisov na inštalatéra.

Naše kovové zadné vodotesné zásuvkové boxy sú testované a certifikované podľa IP66, s obvodovými tesneniami z EPDM a vopred namontovanými tesniacimi doskami – takže dodávatelia nemusia na mieste hádať.

Zadné dosky z galvanizovanej ocele vs. z nehrdzavejúcej ocele: Výber správneho kovu pre životné prostredie

Kovová zadná doska vo vodotesnej zásuvkovej skrinke plní dve funkcie: štrukturálnu tuhosť, ktorá odoláva nárazu a deformácii, a referenciu uzemnenia/spojenia pre zostavu vnútornej kabeláže. Výber kovu výrazne ovplyvňuje životnosť v závislosti od prostredia inštalácie.

Pre vnútrozemské staveniská a tunelové aplikácie, pozinkované oceľové zadné dosky ponúkajú najlepší pomer ceny a životnosti . Prístavné a pobrežné inštalácie alebo akékoľvek prostredie so soľným sprejom alebo chemickými čistiacimi prostriedkami zaručujú upgrade na nehrdzavejúcu oceľ. Ponúkame obe možnosti a môžeme vám poradiť na základe vašej konkrétnej klasifikácie lokality – stačí zdieľať environmentálnu zónu a my vám podľa toho odporučíme.

Hodnoty prúdu priemyselných zásuviek: Zodpovedajúce konfiguráciám 16A, 32A a 63A požiadavkám na zaťaženie

Výber nesprávneho menovitého prúdu pre priemyselnú zásuvku je jednou z najbežnejších a nákladnejších chýb pri plánovaní dočasných alebo trvalých rozvodov energie. Poddimenzované zásuvky spôsobujú nepríjemné vypínanie a prehrievanie kontaktov; príliš veľké sokety predstavujú zbytočné náklady a v niektorých konfiguráciách falošný pocit bezpečia, ak nie je prispôsobená ochrana proti prúdu.

Ako si prečítať požiadavky na zaťaženie pred špecifikovaním

• Odporové záťaže (ohrievače, osvetlenie): menovitý prúd je zhruba prevádzkový prúd. Ohrievač 3kW, 230V odoberá ~13A — vhodná je zásuvka 16A.
• Zaťaženie motora (čerpadlá, kompresory, dopravníky): štartovací prúd môže byť 5–7× menovitý prúd po dobu až niekoľkých sekúnd. Motor s menovitým výkonom 7,5 kW / 400 V trojfázový odoberá ~ 15 A v chode, ale pri štarte môže ťahať 75 - 90 A. Zásuvka 32A slúži na nepretržitú záťaž; istič proti prúdu musí zvládnuť nápor.
• Zváracie zariadenia : pracovný cyklus je dôležitejší ako maximálny odber. Zásuvka 63A je štandardom pre profesionálnych zváračov MIG/TIG na stavbách; prerušovaná prevádzka znamená, že kábel a zásuvka len zriedka vidia trvalé plné zaťaženie.

IEC 60309 Konfigurácia kolíkov a fyzické kľúčovanie

Priemyselné zásuvky v tejto triede sa riadia normou IEC 60309 (CEE štandard), kde farba a poloha kolíkov kódujú menovité napätie a prúd , fyzicky bráni nesprávnym pripojeniam:

• Žltá (110 V), modrá (230 V jednofázová), červená (400 V trojfázová) — farba je prvou kontrolou na mieste pred akýmkoľvek elektrickým testom.
• Kľúčovací zárez (poloha h) udáva napätie; rôzne polohy hodín bránia napríklad zasunutiu 110V zástrčky do 230V zásuvky.

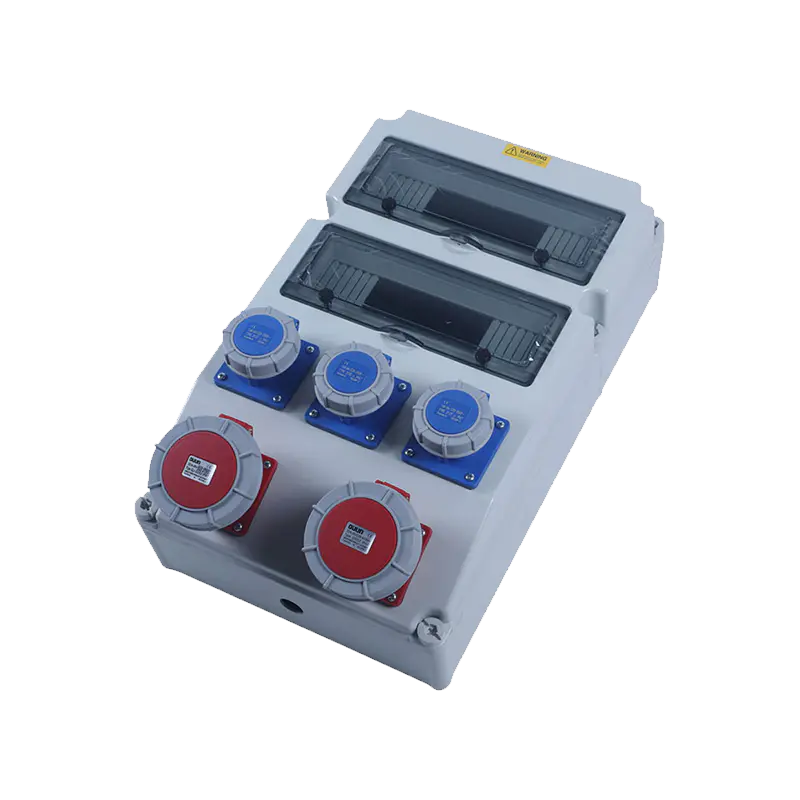

• Naše vodotesné zásuvkové boxy s kovovou zadnou stranou podporujú konfigurácie s jedným alebo viacerými skupinami, ktoré kombinujú rôzne hodnotenia v jednom kryte – užitočné pre výrobné miestnosti alebo priestory na vybavenie, kde sa z jedného distribučného bodu obsluhuje viacero typov záťaže.

Vnútorné usporiadanie rozvodov a tepelný manažment vo vnútri uzavretých zásuvkových skriniek

A kovová zadná vodotesná zásuvková krabica je uzavreté prostredie. Na rozdiel od otvorených káblových žľabov alebo žľabov má teplo generované vodičmi a prechodovým odporom obmedzené cesty pre rozptyl. To má priame dôsledky na dimenzovanie káblov a usporiadanie káblov, ktoré sú často podceňované pri inštaláciách v teréne.

Zníženie výkonu káblov vo vnútri krytov

IEC 60364 a ekvivalentné národné normy vyžadujú zníženie kapacity prenosu prúdu (CCC), keď sú káble zviazané alebo uzavreté. Kábel s menovitým prúdom 32A vo voľnom vzduchu môže byť potrebné znížiť na 24–27A v uzavretej krabici , v závislosti od počtu zaťažených vodičov a okolitej teploty. Ignorovanie tohto je problémom s dodržiavaním predpisov a tepelným rizikom.

Praktické pravidlá pre in-box elektroinštaláciu:

1. Pri vedení viac ako troch zaťažených vodičov vo vnútri krytu použite nasledujúcu veľkosť prierezu kábla – napr. presuňte sa zo 4 mm² na 6 mm² pre 32A obvody vo viaczásuvkovej skrini.
2. Zabráňte navíjaniu prebytočného kábla vo vnútri krabice; tesná cievka 2 m kábla 6 mm² generuje merateľné dodatočné teplo pri plnom zaťažení.
3. Zásuvky s vyšším zaťažením (63A) umiestnite na spodok krytu, kde je teplotné rozvrstvenie nižšie, a nasmerujte ich konce čo možno priamo na svorkovnicu.
4. Skontrolujte hodnoty uťahovacieho momentu svoriek — Voľné spojenia sú hlavnou príčinou horúcich miest v skrini. Väčšina priemyselných zásuvkových svoriek špecifikuje 2,5–4 Nm; použite kalibrovaný momentový skrutkovač.

Predné panely spomaľujúce horenie a tepelná izolácia

Plastový predný panel spomaľujúci horenie na kovovej zadnej zásuvkovej skrinke nie je len regulačným zaškrtávacím políčkom. V prípade poruchy vedenia alebo vzniku elektrického oblúka vo vnútri krytu, predný panel s hodnotením V-0 (UL 94) sa sám zhasne do 10 sekúnd a nebude šíriť plameň na priľahlé povrchy – kritický faktor, keď sú zásuvkové skrinky namontované na drevenom obložení, káblových lávkach alebo vo vnútri budov dočasných stavenísk. Overte si, že materiál predného panela má deklarované hodnotenie UL 94 V-0 alebo ekvivalentné hodnotenie IEC 60695-11-10, nie len všeobecné tvrdenie o odolnosti voči ohňu.

S naším kompletným výrobným reťazcom – od spracovania komponentov až po konečnú montáž pod vedením 7S – kontrolujeme výrobu zadnej dosky aj tvarovanie predného panela vo vlastnej réžii, čo znamená, že špecifikácia spomaľovača horenia sa aplikuje a overuje pri výrobe, a nie prevzatie z údajového listu subdodávateľa.
