Name: Istič EZC s lisovanou skriňou 100A–1600A pre nízkonapäťovú distribúciu energie
Rating: 5 (99 reviews)

Istič EZC s lisovanou skriňou 100A–1600A pre nízkonapäťovú distribúciu energie

Popis:

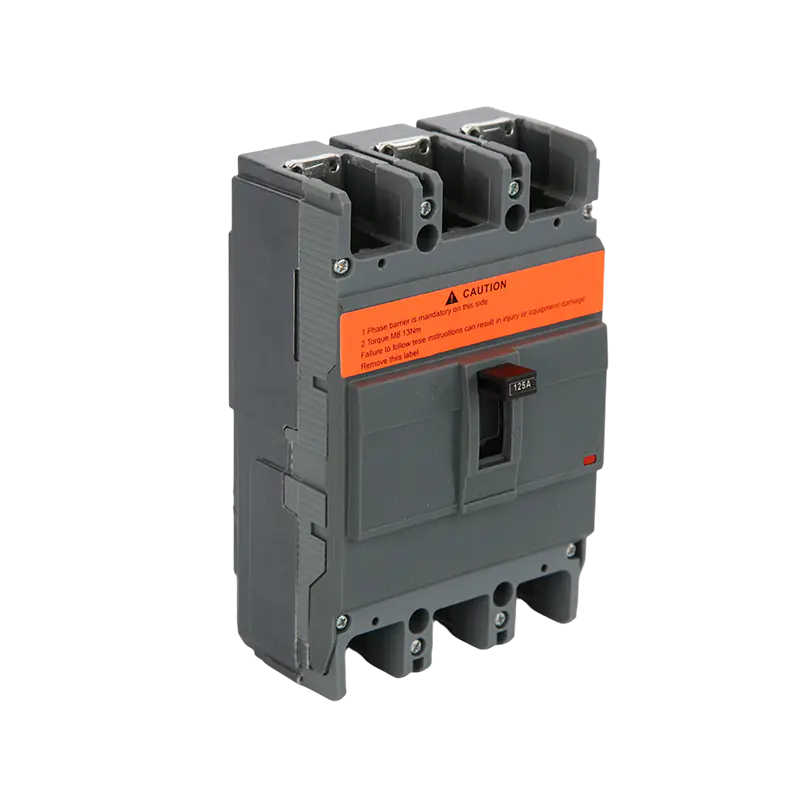

Istič EZC Molded Case Circuit Case 100A–630A je navrhnutý pre nízkonapäťové rozvodné systémy, kde sa vyžaduje spoľahlivá ochrana obvodu a praktická inštalácia. Tento model je určený na použitie ako hlavný prívodný istič aj ako ochranné zariadenie podávača v priemyselných a komerčných elektrických sieťach.

Aplikácie:

Pokrývajúci prúdový rozsah od 100A do 630A, EZC MCCB je vhodný pre rôzne distribučné úlohy, vrátane ochrany napájača, izolácie zariadení a ovládania odbočiek. Produkt podporuje viacero konfigurácií inštalácie, čo umožňuje jednoduchú montáž a zapojenie do štandardizovaných nízkonapäťových systémov.

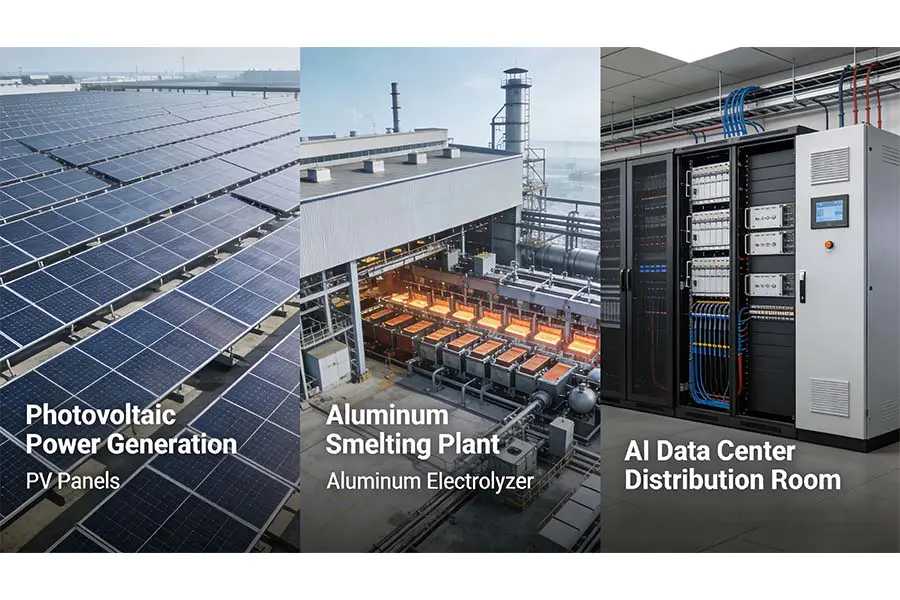

Typické aplikačné prostredia zahŕňajú výrobné zariadenia, komerčné budovy, projekty infraštruktúry a systémy distribúcie energie na všeobecné účely, ktoré vyžadujú spoľahlivú ochranu bez nadmernej zložitosti systému.

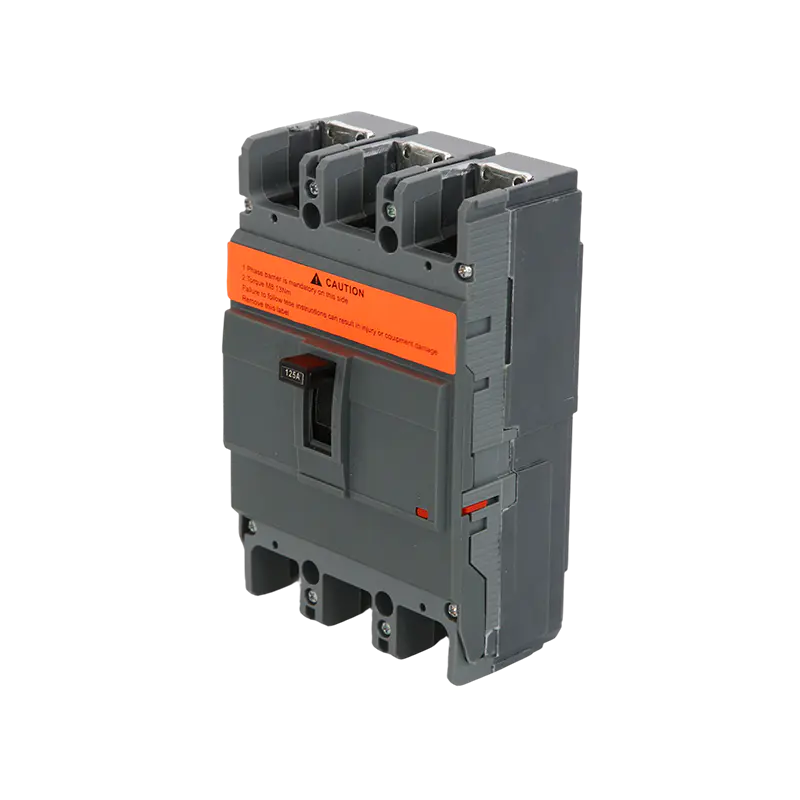

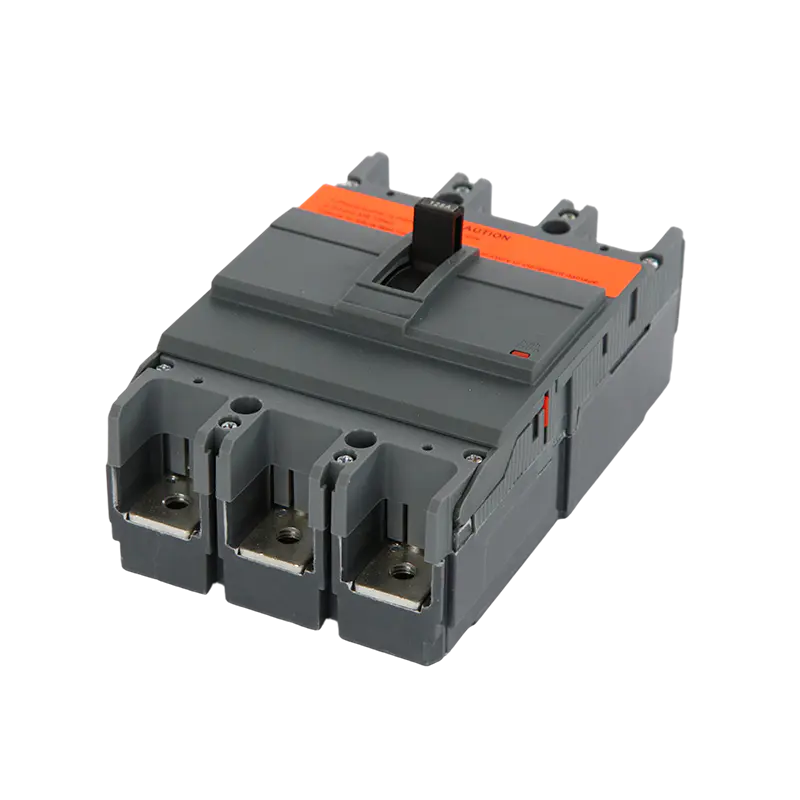

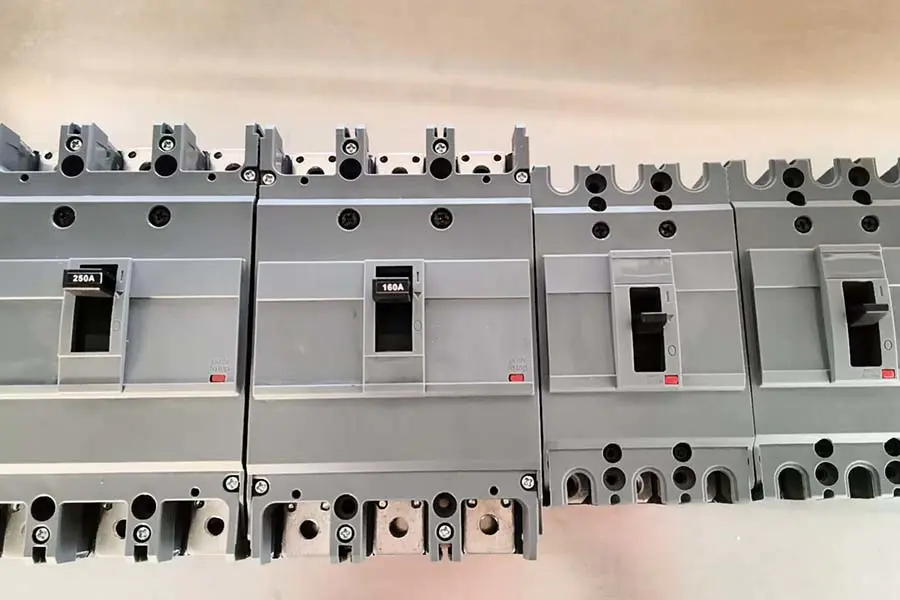

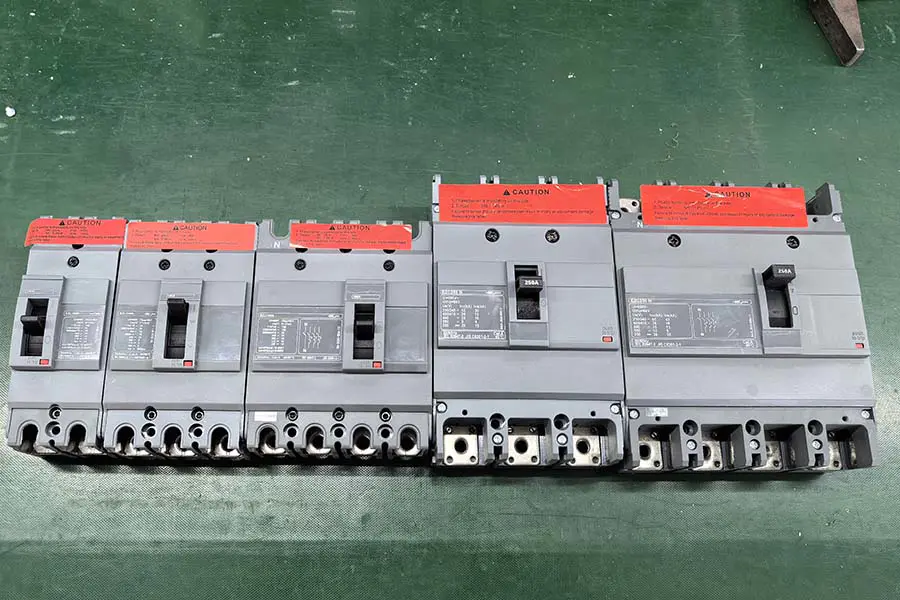

EZC series MCCB
EZC

EZC MCCB je postavený na koncepte tepelno-magnetickej ochrany, ktorý umožňuje efektívnu reakciu na abnormálne aktuálne podmienky. Počas stavov trvalého preťaženia mechanizmus tepelnej ochrany progresívne reaguje, aby zabránil nadmernému zahrievaniu vodičov a pripojených zariadení. Keď sa vyskytnú skratové poruchy, magnetické uvoľnenie rýchlo odpojí obvod a obmedzí energiu poruchy.

Toto koordinované správanie ochrany pomáha udržiavať stabilitu systému a podporuje bezpečnú prevádzku v širokom rozsahu prevádzkových podmienok.

Details
Commissioning

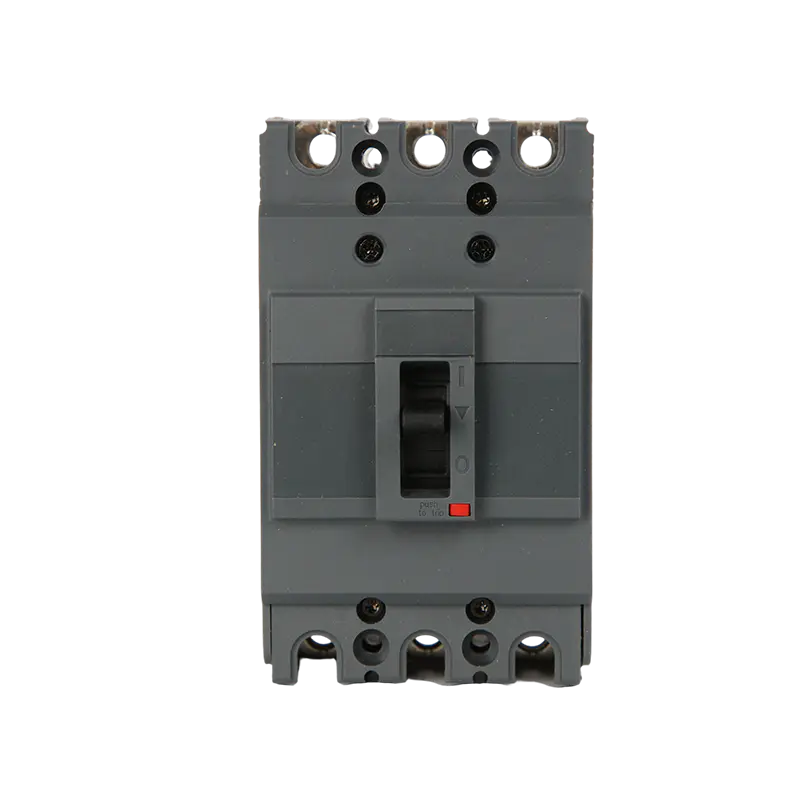

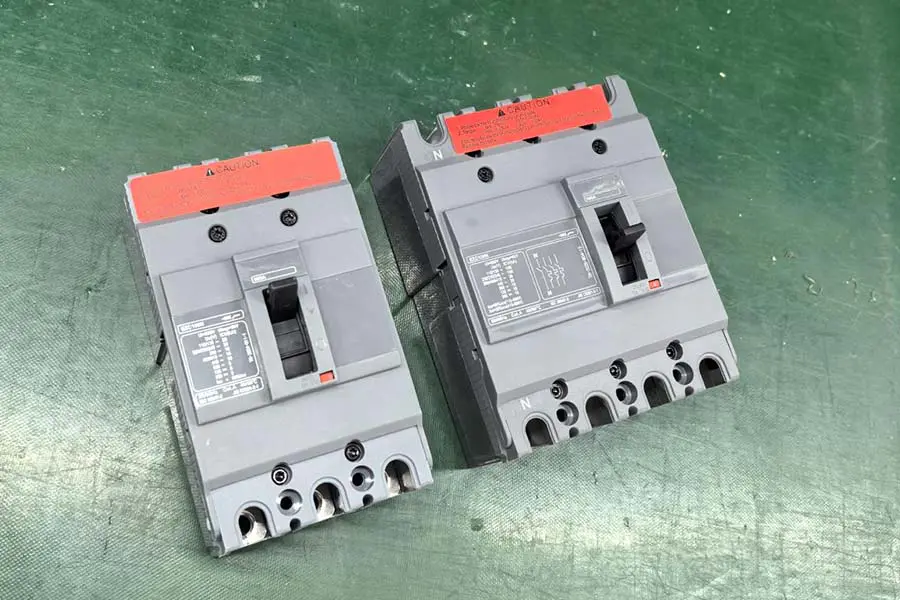

EZC Series MCCB
EZC

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

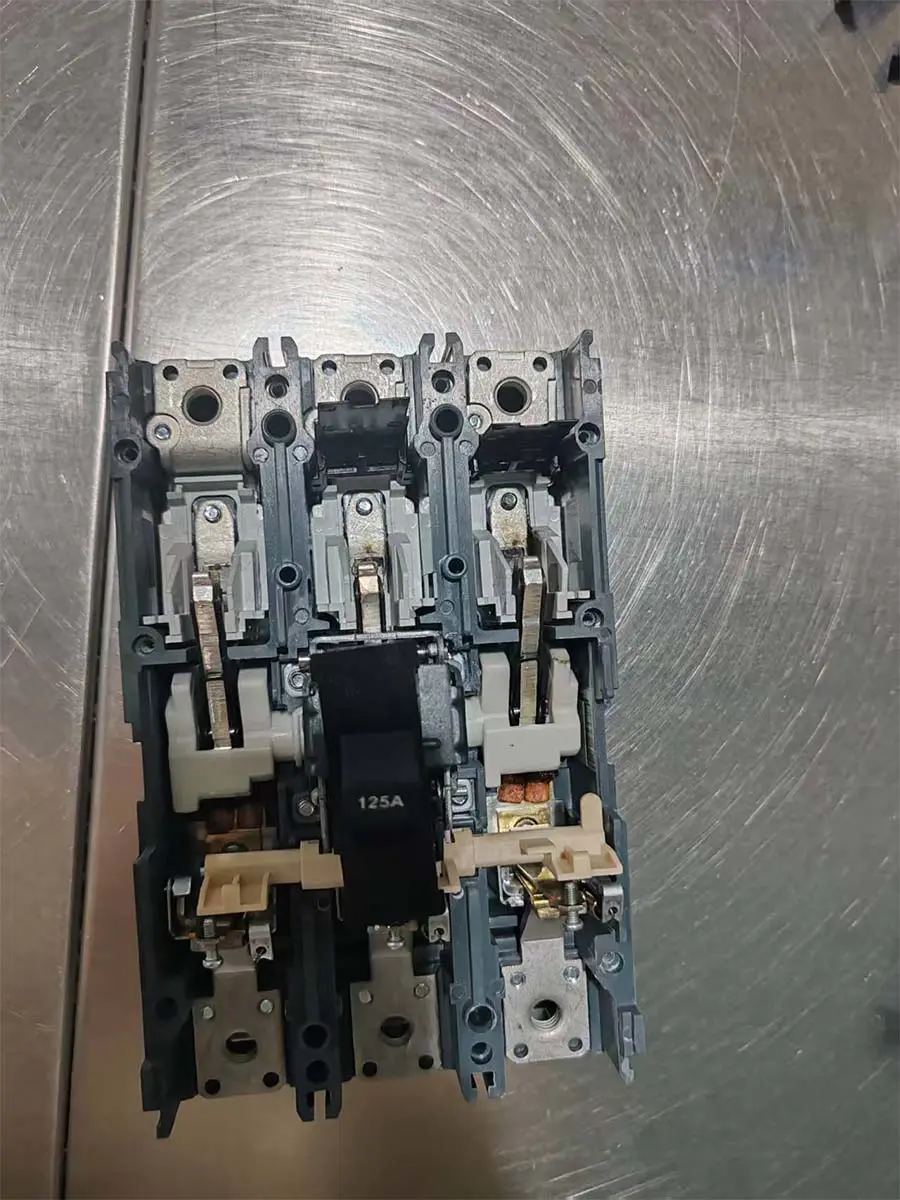

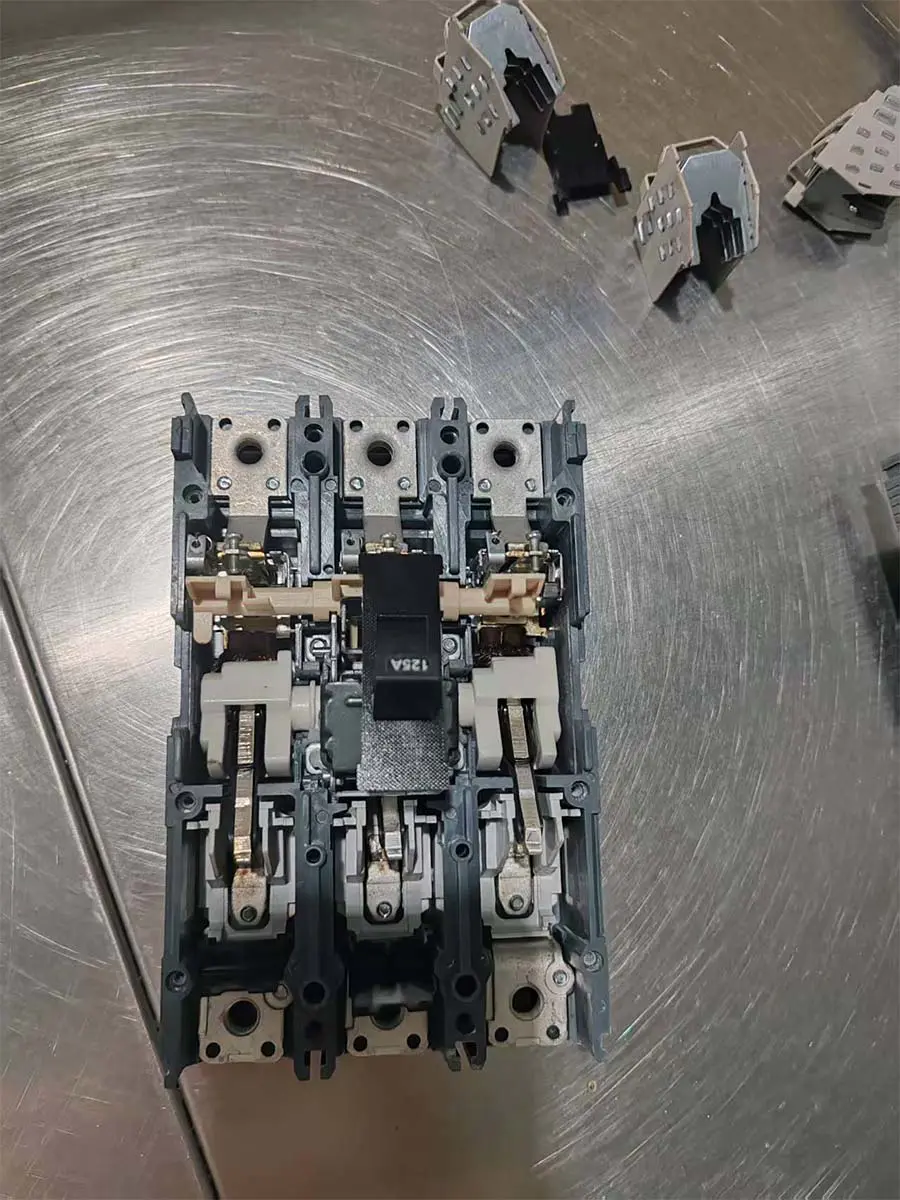

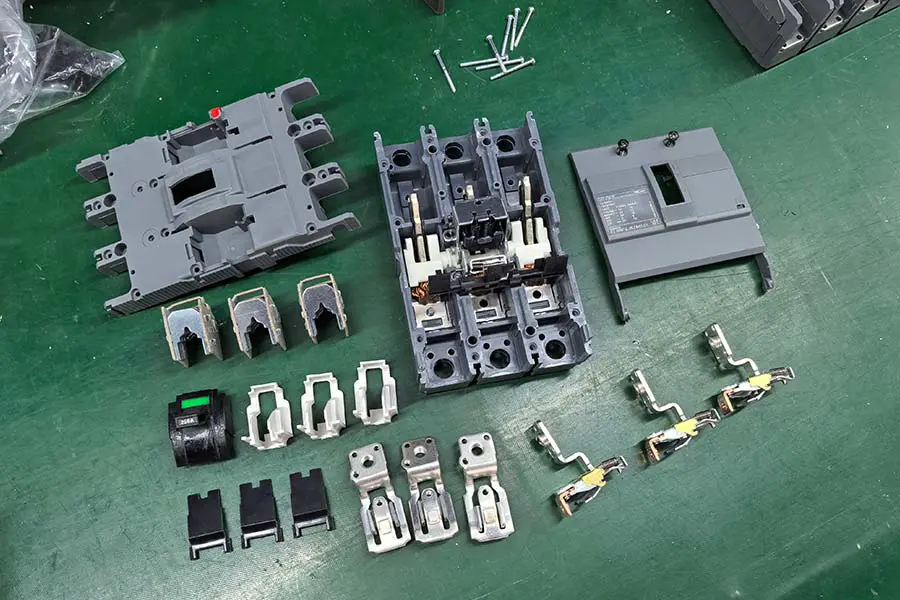

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

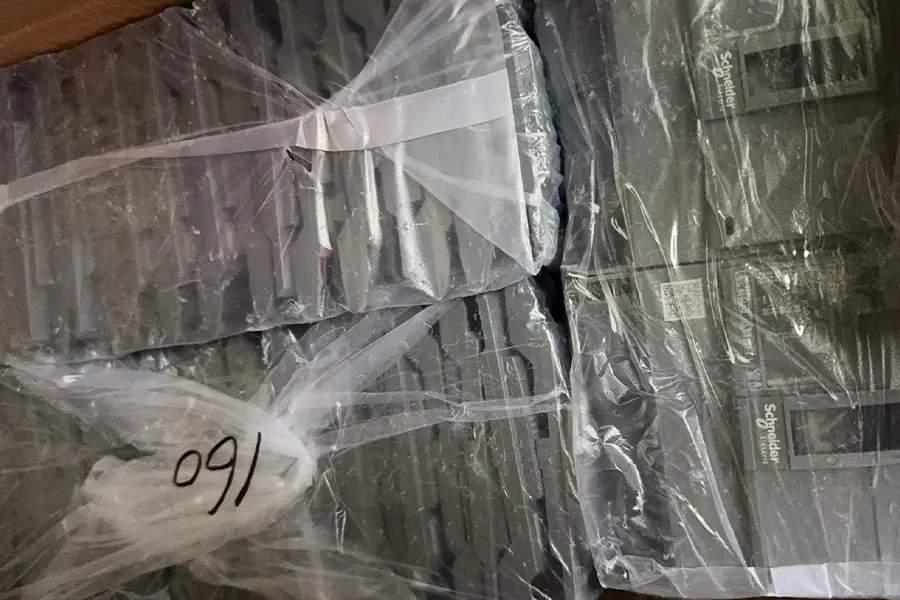

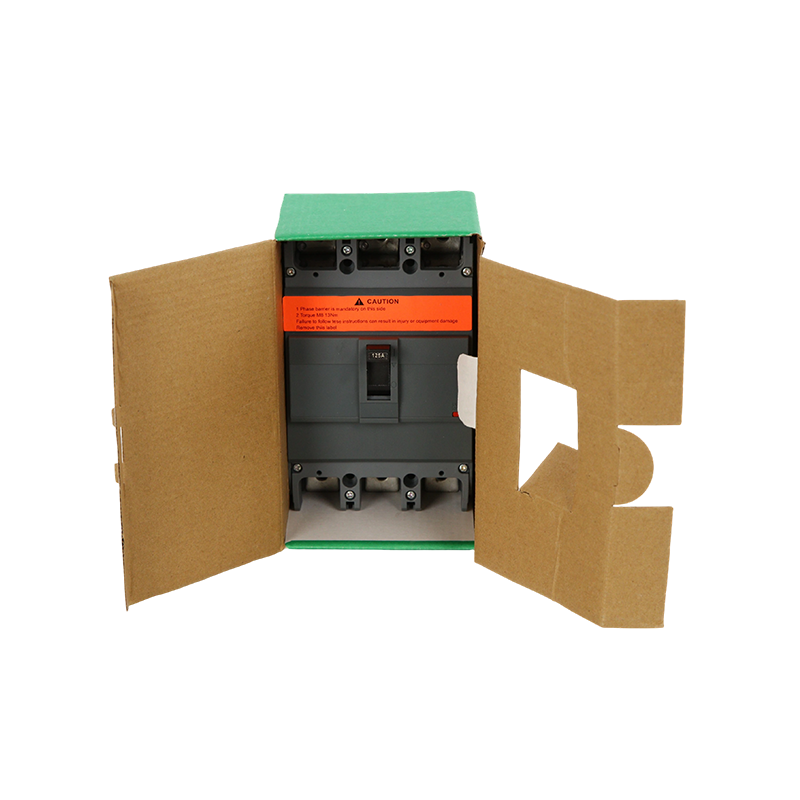

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.

Box-Type Substation Uses Our VCB, MCCB, and ACB
High and Low Voltage Switchgear (ACB, MCCB, VCB)
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Model			MTW1-2000	MTW1-3200	MTW1-4000	MTW1-6300	MTW1-7500
Prúd plášťa	Inm(A)		2000	3200	4000	6300	7500
Počet pólov	-		3P / 4P	3P / 4P	3P / 4P	3P / 4P	3P / 4P
Menovité pracovné napätie	Ue(v)		AC400/690	AC400/690	AC400/690	AC400/690	AC400/690
Menovitý prúd	V (A)		4.00601E 24	2,00025E 15	3.20036E 11	4.0005E 11	7500
Menovité izolačné napätie	Ui(v)		800	1000	1000	1000	1000
Menovité impulzné výdržné napätie	Uimp(kv)		8	12	12	12	12
Model ovládača	-		L, M, H	L, M, H	L, M, H	L, M, H	L, M, H
Prevádzková frekvencia	(Hz)		50	50	50	50	50
Menovitá medzná skratová vypínacia schopnosť	Icu kA (o-co)	400 V	65	100	100	120	120
Menovitá medzná skratová vypínacia schopnosť	Icu kA (o-co)	690 V	50	65	75	85	85
Menovitá vypínacia schopnosť pri behu	Ics kA (o-co-co)	400 V	: 40	65	80	100	100
Menovitá vypínacia schopnosť pri behu	Ics kA (o-co-co)	690 V	40	50	65	75	75
Menovitý krátkodobý výdržný prúd	IcwkA(1s) Časové oneskorenie 0,4s o-co		50	65	65	85	85
Menovitý krátkodobý výdržný prúd	IcwkA(1s) Časové oneskorenie 0,4s o-co		50	65	65	85	85
Strata energie	(V) W	Opravené	40,60,90,140,170	170,260,320,420	430,440,450	1225, 1250, 1625	1225, 1250, 1625
Strata energie	(V) W	Zásuvka	80,130,205,310	400,510,650,760	780 790 800	1225, 1250, 1625	1225, 1250, 1625
Štandardné	-		GB-TGB14048.2/IEC60947-2
Spôsob inštalácie	-		Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)
Spôsob inštalácie			Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)
