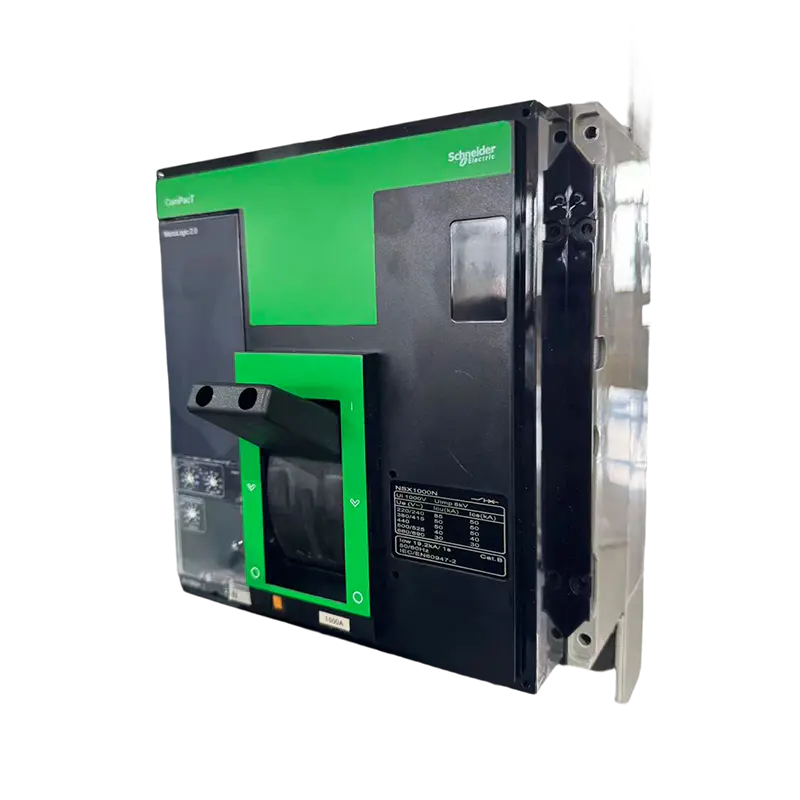

Veľkoobchod Istič MT-NSX 3/4P 800A-1600A AC pre priemyselnú a obchodnú distribúciu
Domov / Produkty / Lisované ističe / MCCB série NSX / Istič MT-NSX 3/4P 800A-1600A AC pre priemyselnú a obchodnú distribúciu
- MT-NSX
- MT-NSX1

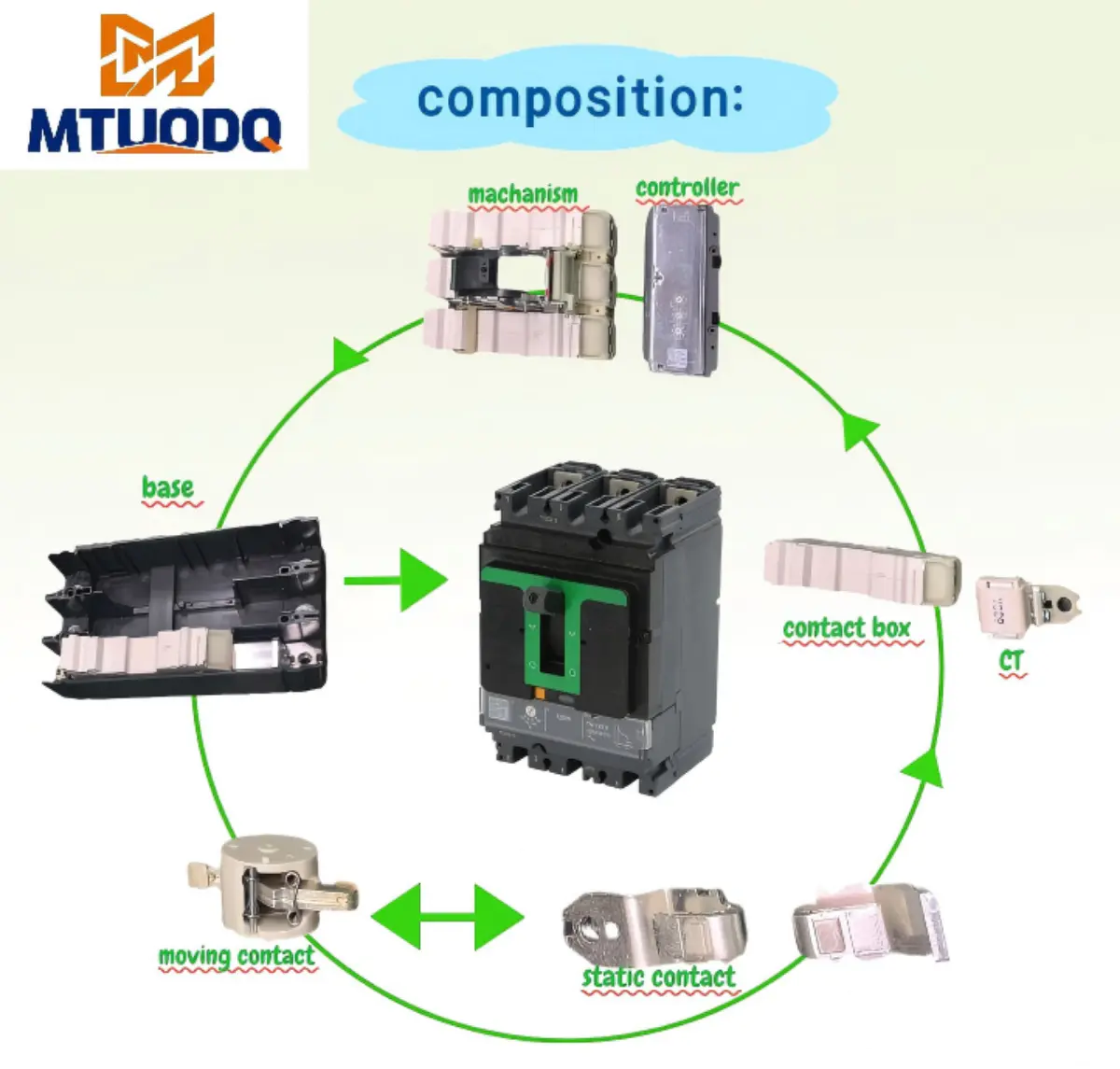

- Composition And Installation
- NSX Accessories And Assembly
- Same Style And Quality MCCB
Ochrana proti preťaženiu
Na monitorovanie prúdu použite tepelné komponenty (bimetalické pásiky) alebo elektronické uvoľňovacie zariadenia.
Keď prúd prekročí nastavenú hodnotu a trvá určitý čas, tepelný článok sa vplyvom tepla ohne (alebo elektronická jednotka vyšle signál), čím sa spustí mechanický mechanizmus, ktorý odpojí obvod a zabráni prehriatiu obvodu.
Ochrana proti skratu
Realizované prostredníctvom elektromagnetického uvoľnenia (cievka a železné jadro).
Keď dôjde ku skratu, okamžitý vysoký prúd generuje silné magnetické pole, ktoré prinúti kotvu, aby sa zrazila s uvoľňovacím mechanizmom a rýchlo sa odpojila v priebehu milisekúnd, čím sa potláča poruchový prúd.
-

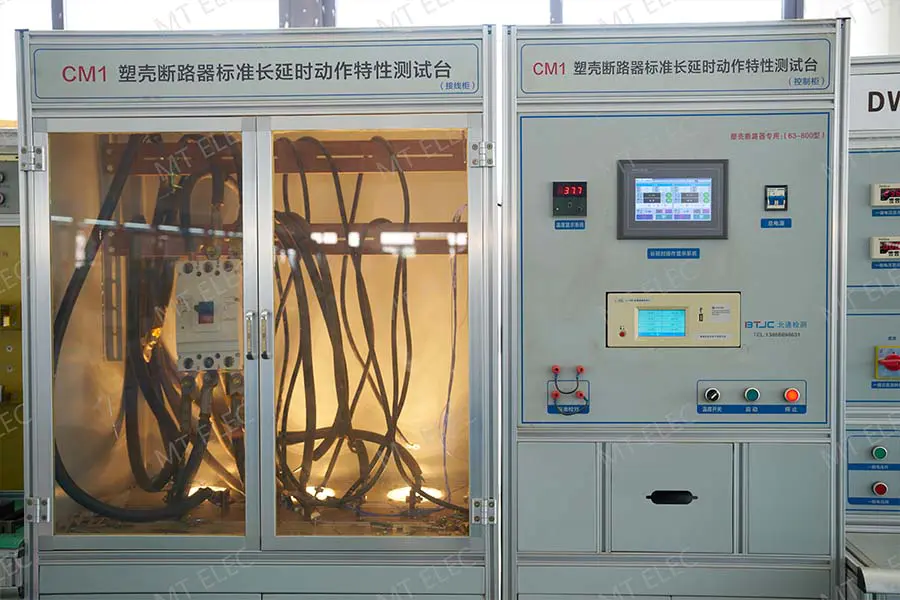

DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

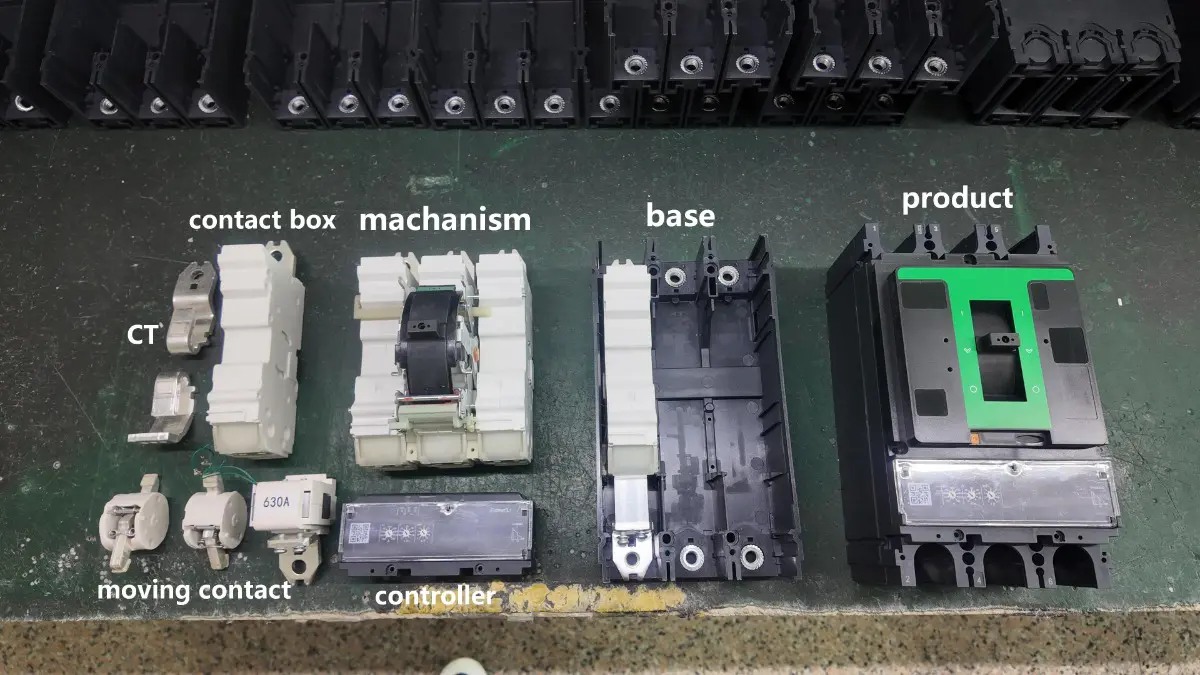

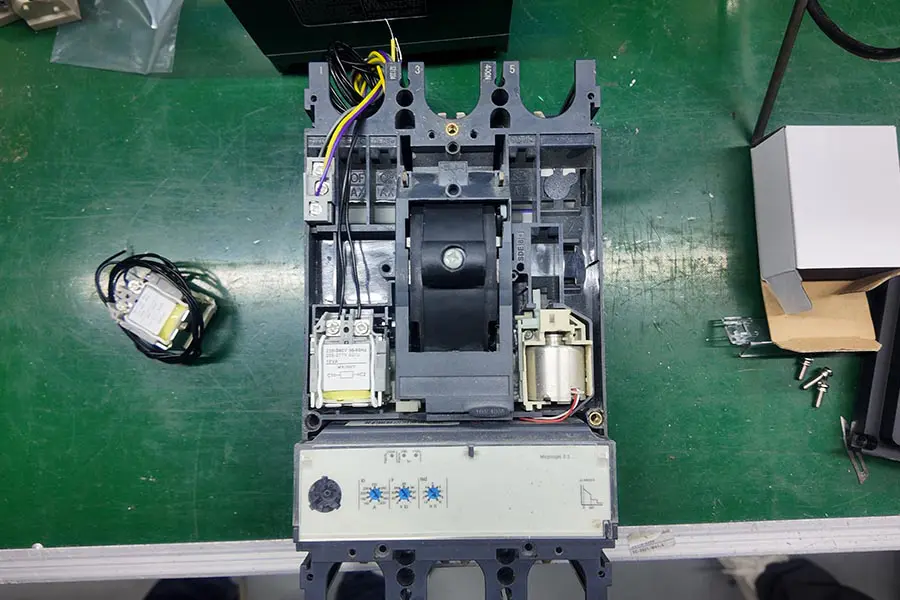

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

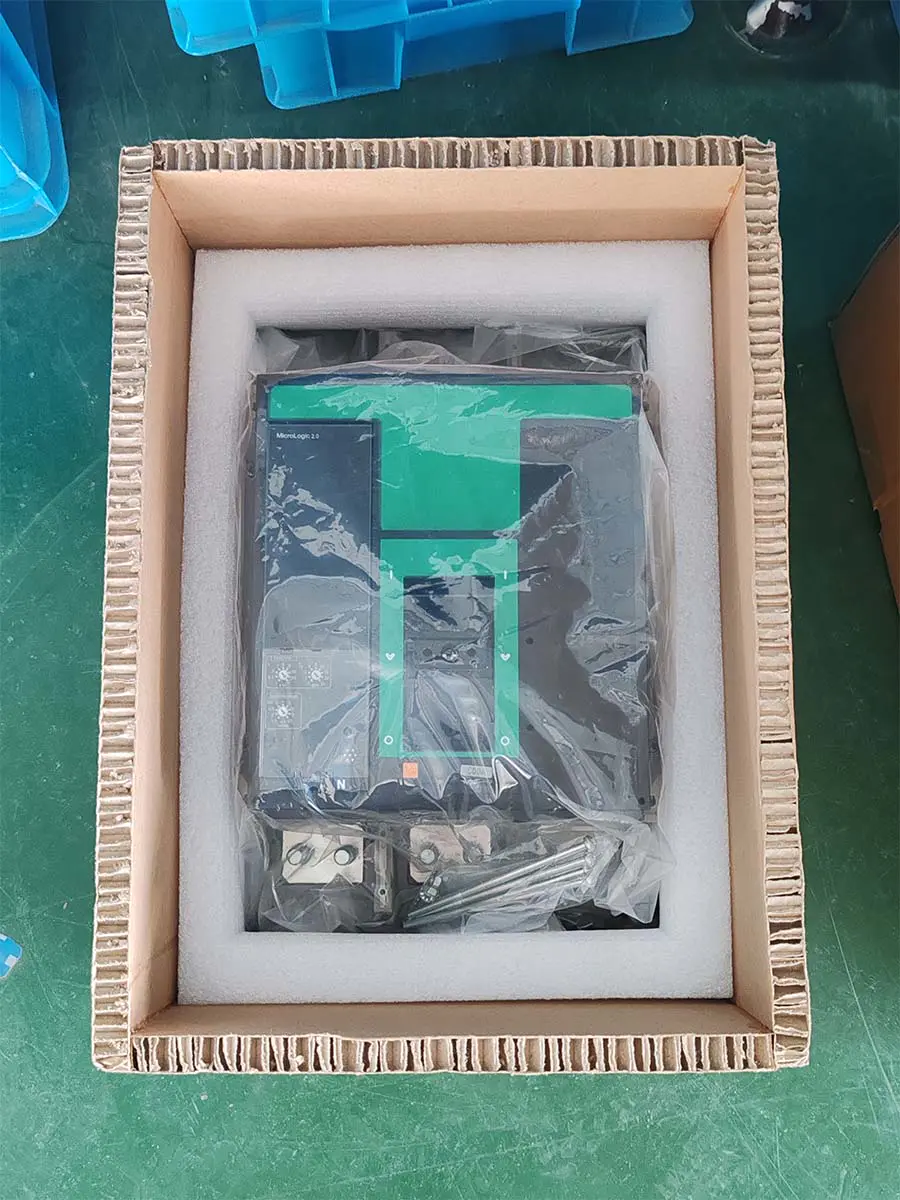

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| Položka č. | NSX100-250 | NSX400-630 | |
| Počet pólov | 3P, 4P | ||
| Kontrola | manuál | s prepínačom s priamou alebo predĺženou otočnou rukoväťou | |
| Spojenia | Opravené | predné spojenia | |
| Opravené | Plug-in | predné spojenia/rear connections | |
| Elektrické charakteristiky (podľa IEC60947 a EN60947-2) | |||
| Menovitý prúd | V (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Menovité izolačné napätie | Ui(V) | 800 | |
| Menovité impulzné výdržné napätie | Uimp (kV) | 8 | |
| Menovité prevádzkové napätie | Ue(V) | AC 50/60 Hz, 690 | |
| Kategória využitia | A | ||
| Úrovne lámavosti | F, N, H | ||
| Vypínacia kapacita (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Kapacita vypínania (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Výkon prevádzky | Mechanické | 20000 | 10000 |
| Elektrické | 10000 | 5000 | |
| Ochrana | TMD, Micrologic | ||
| Pomocné prostriedky indikácie a kontroly | |||
| Pomocný spínač | |||
| MX Shunt cievka | ■ | ||
| MN podpäťová cievka | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MEZC-630 | |
| Prúd plášťa | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Menovité pracovné napätie | Ue(v) | AC415/550 V | ||||
| Menovité izolačné napätie | Ui(v) | 690 V | ||||
| Menovité impulzné výdržné napätie | Uimp(kv) | 6 kV | ||||
| Počet pólov | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Menovitá medzná skratová vypínacia schopnosť Icu (kA) o-co | 415 V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Menovitá vypínacia kapacita skratu pri chode Ics (kA) | 110-400V | 50 % JIS / 25-50 % JIS | 50 % JIS | 50 % JIS / 50%ICU | 100 % (220 – 415 V) | 100 % (220 – 415 V) |
| 415-550V | 25 % JIS / 25-50 % JIS | 50 % JIS | 50 % JIS / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Trvanlivosť | Mechanické | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrické | 4000 | 4000 | 5000 | 4000 | 3000 | |
