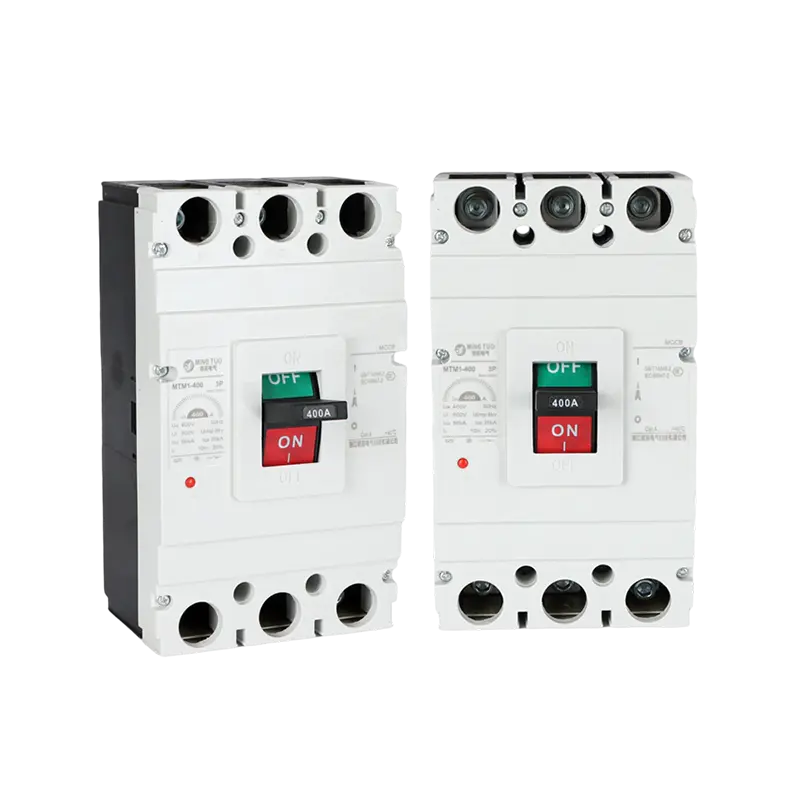

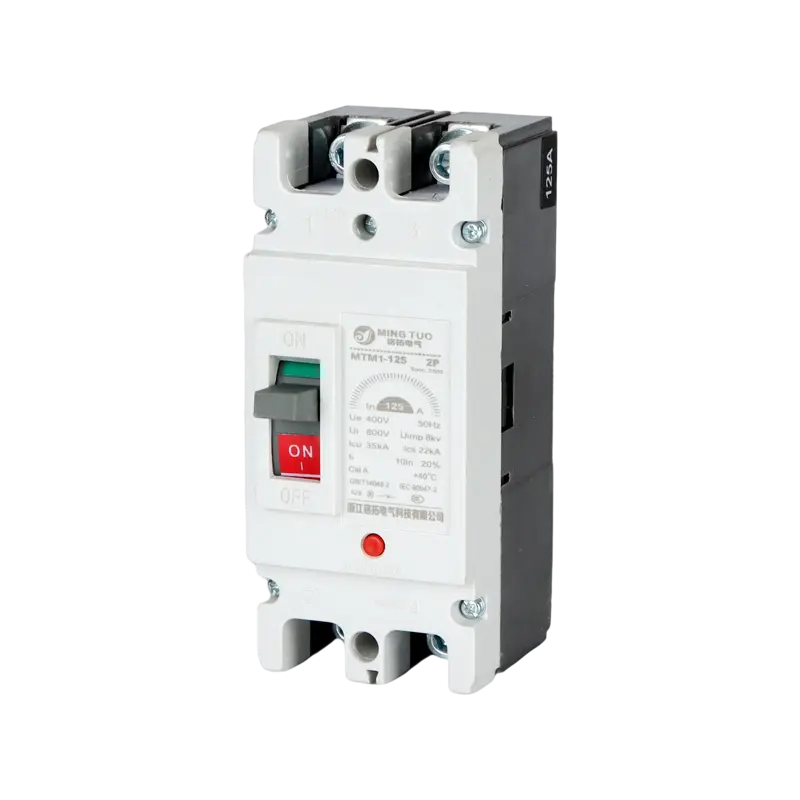

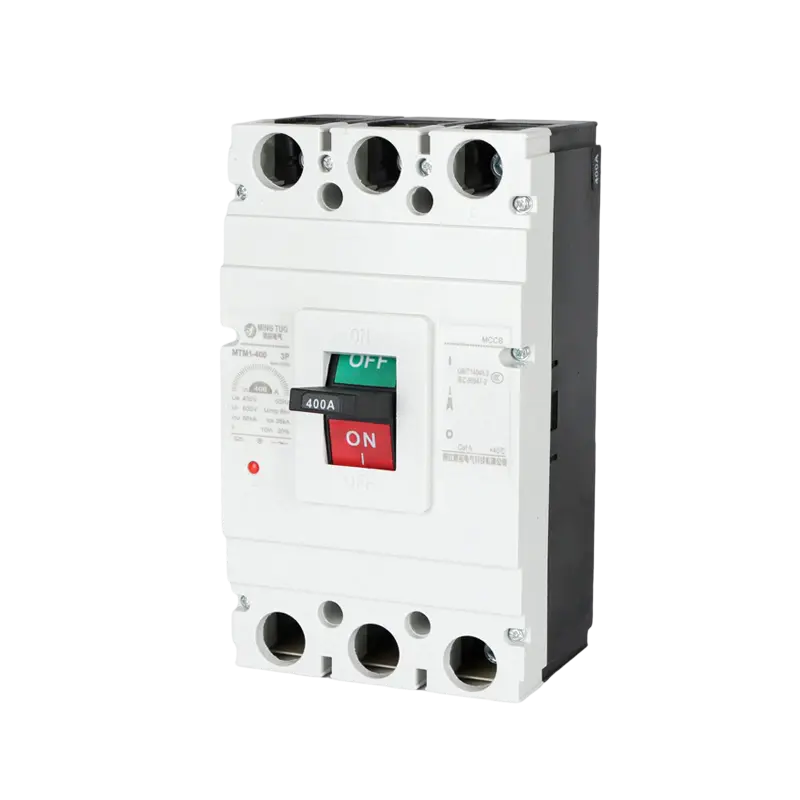

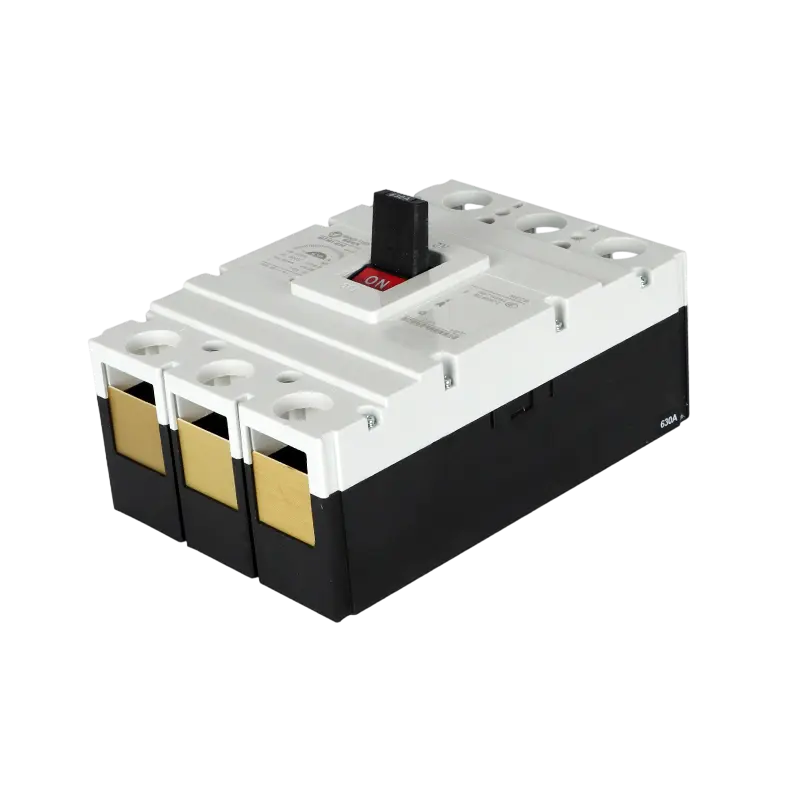

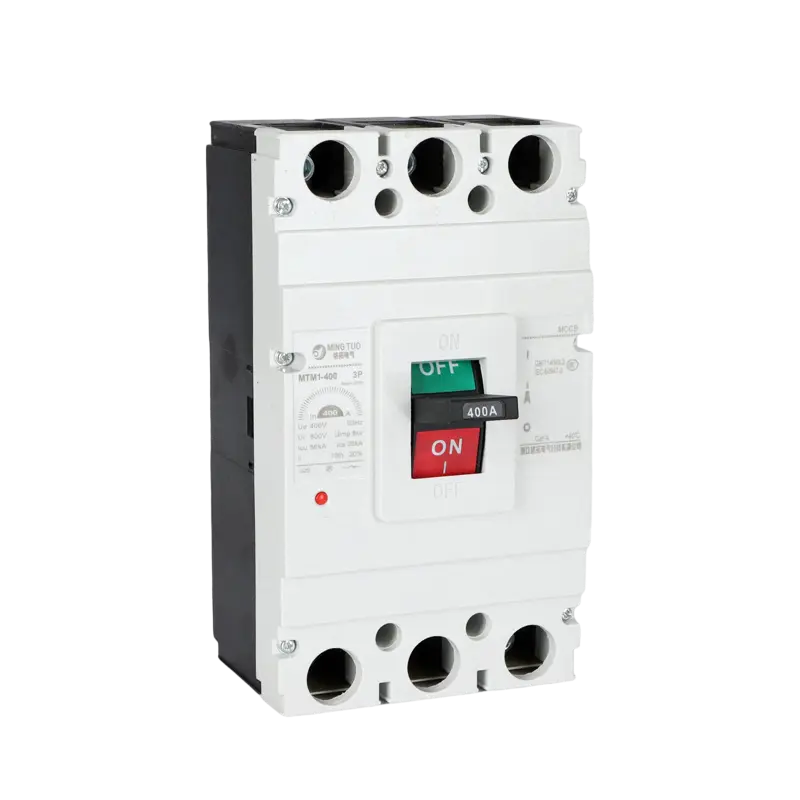

MT-M1 3/4P AC istič, 63A–1600A, spoľahlivá elektrická ochrana

Popis:

Istič (MCCB) série MT-M1 je navrhnutý tak, aby poskytoval spoľahlivú ochranu a ovládanie v distribučných systémoch striedavého prúdu 50 Hz s menovitým prevádzkovým napätím do 400 V a prúdmi v rozsahu od 63 A do 1 600 A. MT-M1, navrhnutý na ochranu obvodov a pripojených zariadení, efektívne prerušuje preťaženie, skraty a podpätia a zároveň zvláda občasné spustenie motora bez ohrozenia integrity systému.

Kompaktný, ale robustný, tento MCCB sa vyznačuje vynikajúcou vypínacou schopnosťou a minimálnym elektrickým oblúkom, čo zaisťuje dlhodobú prevádzkovú spoľahlivosť. Jeho modulárny dizajn umožňuje vertikálnu aj horizontálnu montáž a poskytuje flexibilnú inštaláciu v tesných elektrických paneloch alebo riadiacich centrách motora. Plne certifikovaný podľa IEC 60947-2 a GB14048.2, MT-M1 spĺňa medzinárodné normy kvality a bezpečnosti.

Aplikácie:

MCCB MT-M1 poskytuje spoľahlivú ochranu v rôznych elektrických systémoch, vrátane:

Hlavné a sekundárne rozvodné panely napájania

Riadiace centrá motora a štartovacie panely

Ochranné obvody generátora

Priemyselné a výrobné stroje

Obchodné a bytové elektroinštalácie

Integračné systémy solárnej a veternej energie $ $

Princíp činnosti: Princíp činnosti MCCB série MT-M1 je monitorovať prúd v obvode a v prípade preťaženia, skratu alebo uzemnenia automaticky určiť a spustiť mechanizmus na rýchle prerušenie obvodu. Tiež bezpečne uhasí oblúk prostredníctvom systému zhášania oblúka, čím spoľahlivo preruší poruchu a ochráni obvod a zariadenie.

MCCB

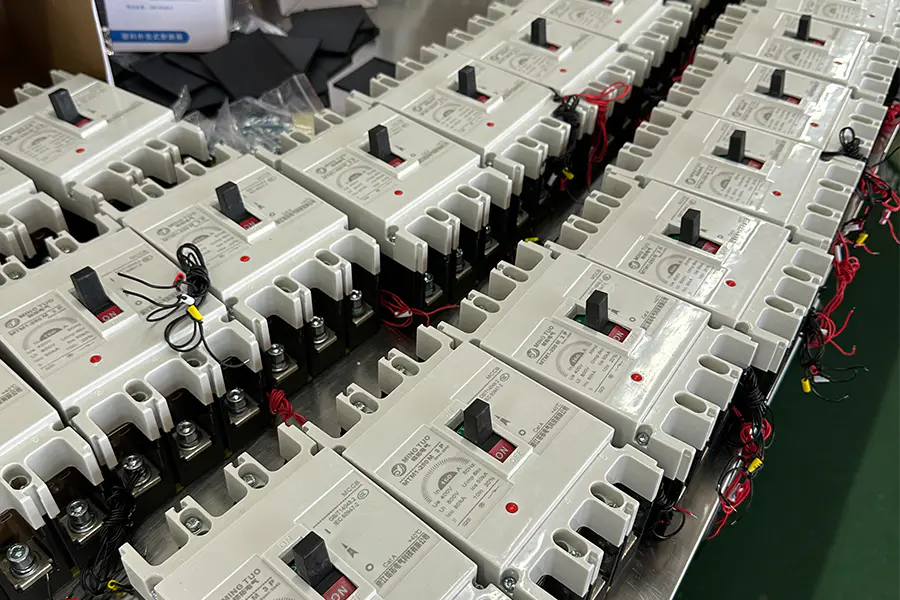

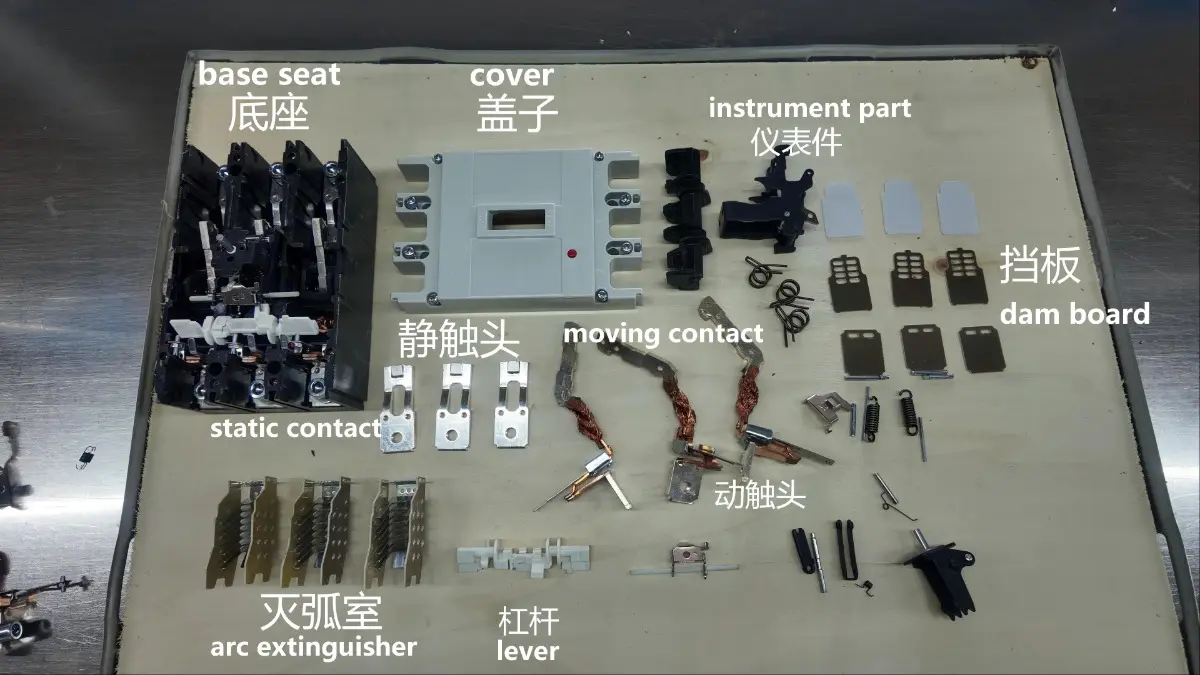

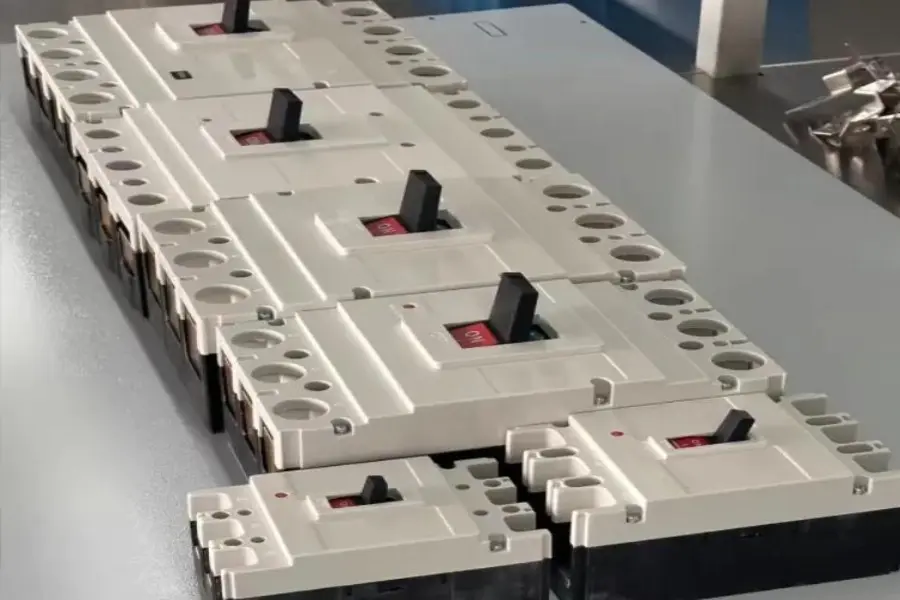

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

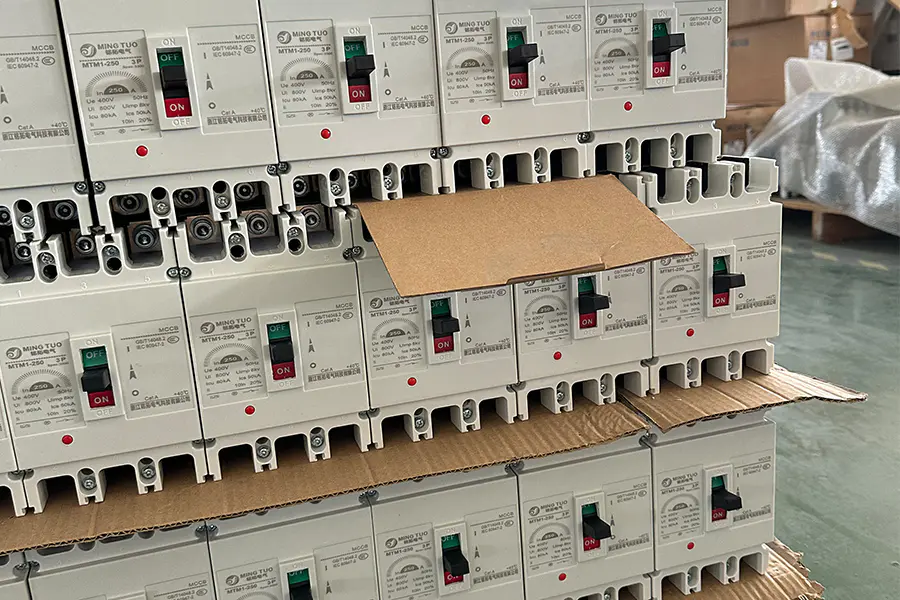

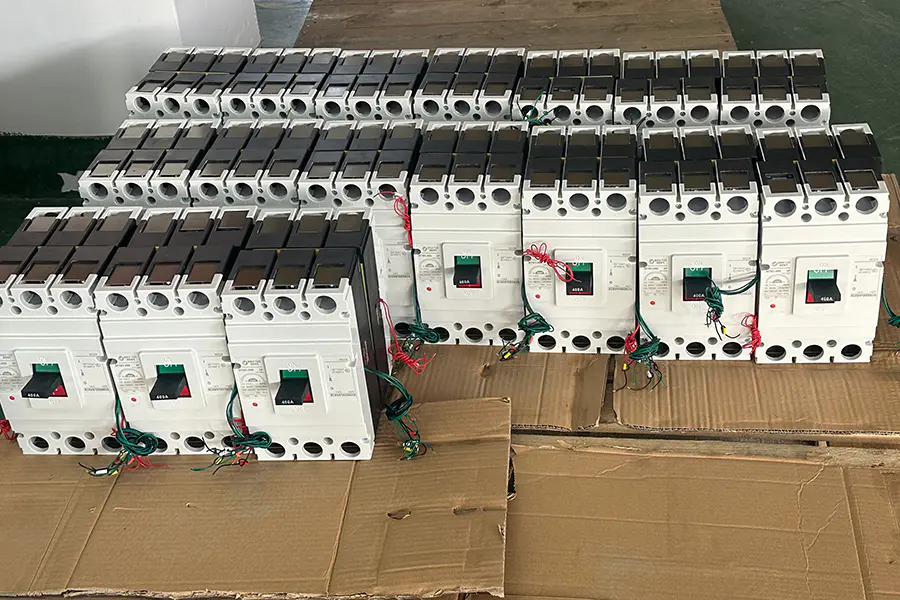

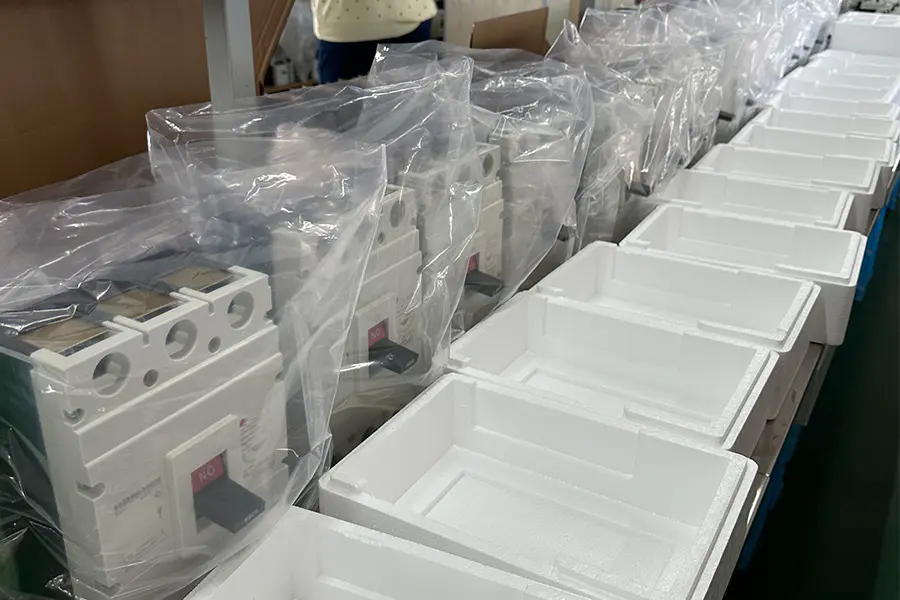

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

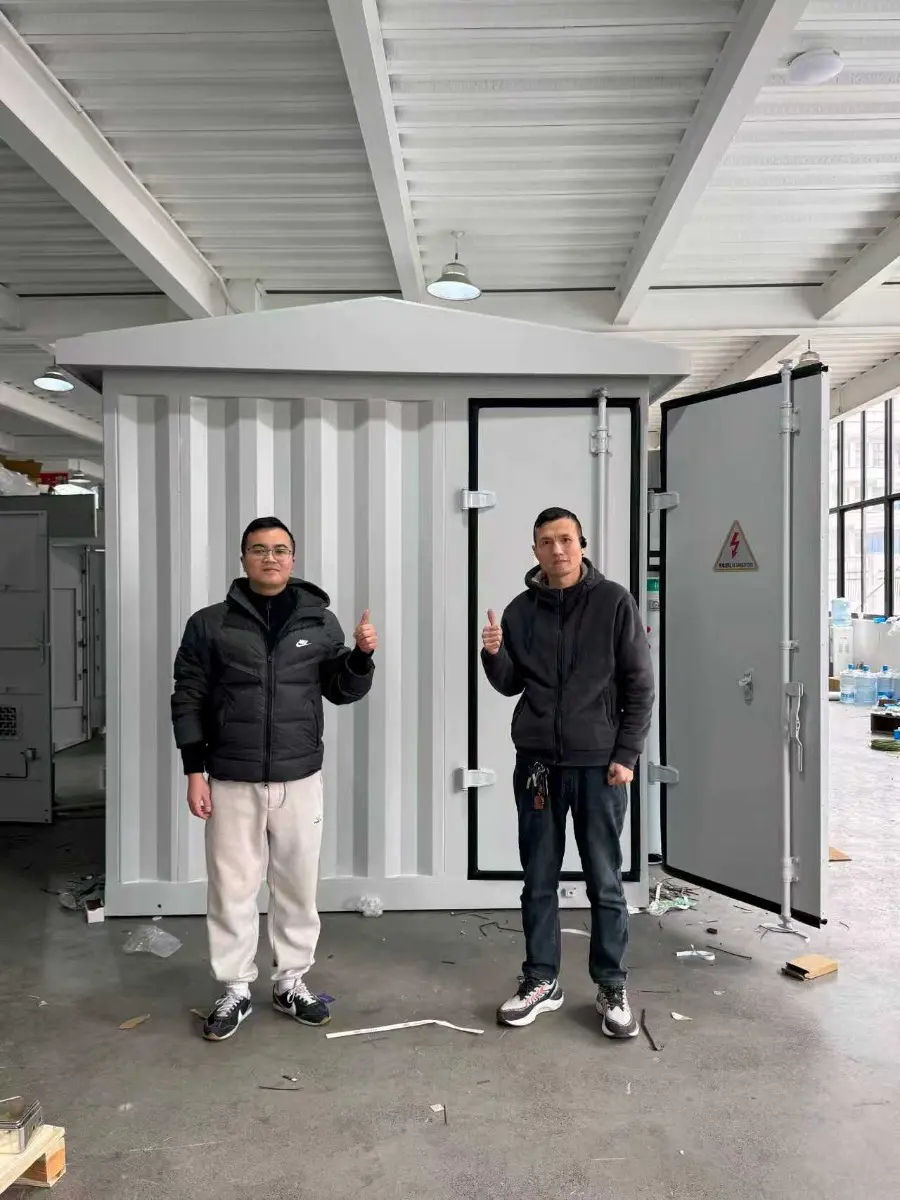

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

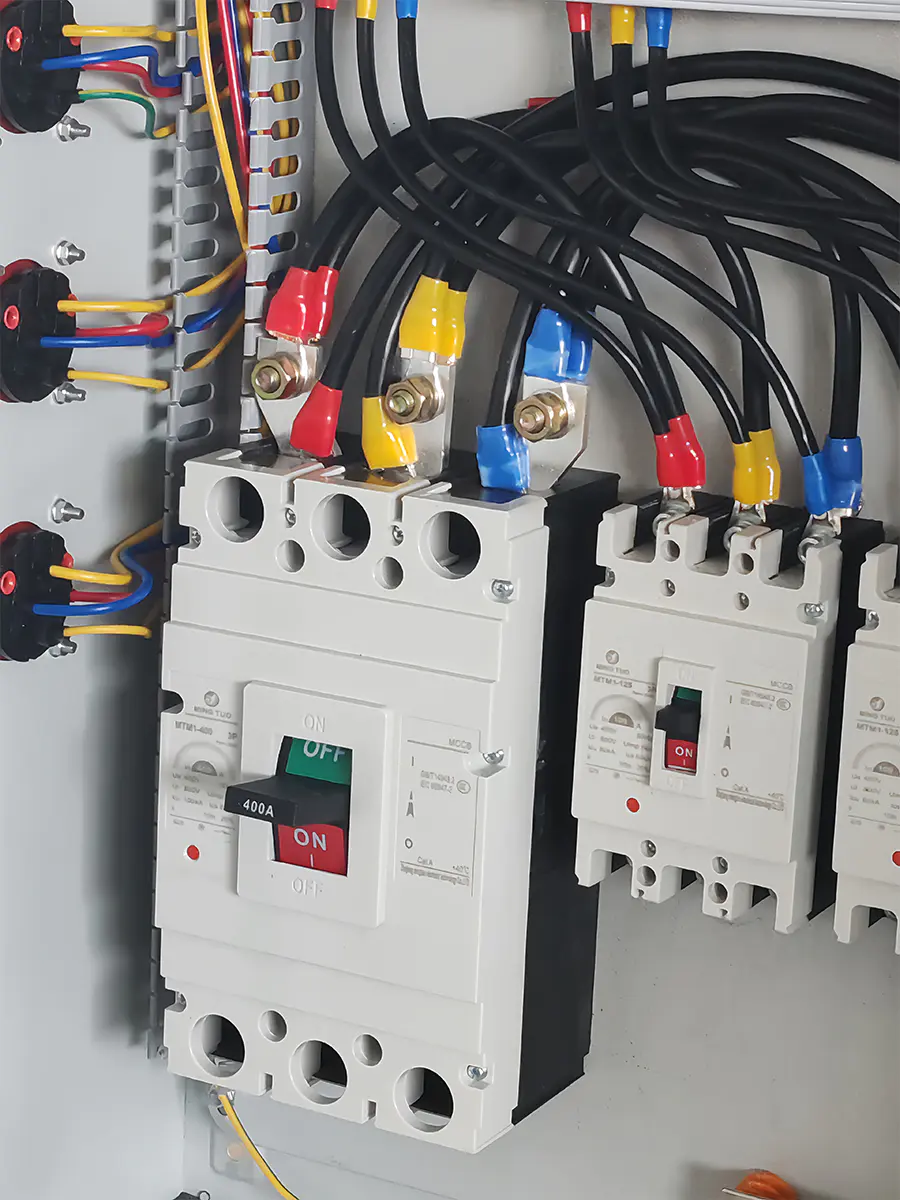

b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Typ	pól	Vonkajšie rozmery						Inštalačné rozmery (mm)			Rozmery pripojenia zadného panela (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Vľavo 44 Vpravo 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Typ	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm (A)	63		125			250
Menovitý prúd (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Menovité napätie Ue (V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Menovité izolačné napätie Ui(V)	AC800		AC800			AC800
Počet pólov	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Menovitý medzný skrat úroveň vypínacej kapacity	L	M	S	L	M	S	L	M
IcukA) Menovitý medzný skrat vypínacia schopnosť	12	35	12	35	50	12	35	50
Ics (kA) Menovitá skratová vypínacia schopnosť	6	22	6	22	35	6	22	35
Menovitý limitskrat vypínacia schopnosť	4500		3000			2500
Životnosť prevádzky (cyklus)	8500		7000			6500
Vzdialenosť oblúka (mm)	0, < 50		0, < 50			< 50
Rozmery
Veľkosť inštalácie $ $
