Motorový istič má funkciu ochrany proti preťaženiu a skratu. Preťaženie sa dosiahne zahriatím a ohnutím bimetalového pásu, vypnutím horného spúšťacieho mechanizmu a realizáciou ochrany vedenia. V porovnaní s tepelnými magnetickými ističmi má vyššiu presnosť, menší prúd a presnejšiu ochranu. Praktická ochrana motora. Ochrana proti skratu je dosiahnutá generovaním Lorentzovej magnetickej sily cez cievku a železné jadro je poháňané magnetickou silou na spustenie vypínacieho mechanizmu, ktorý otvorí istič, odpojí obvod a ochráni motor. Vo všeobecnosti sa používa na ochranu pred vysokým prúdom počas štartovania motora.
Príslušenstvo produktov
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories

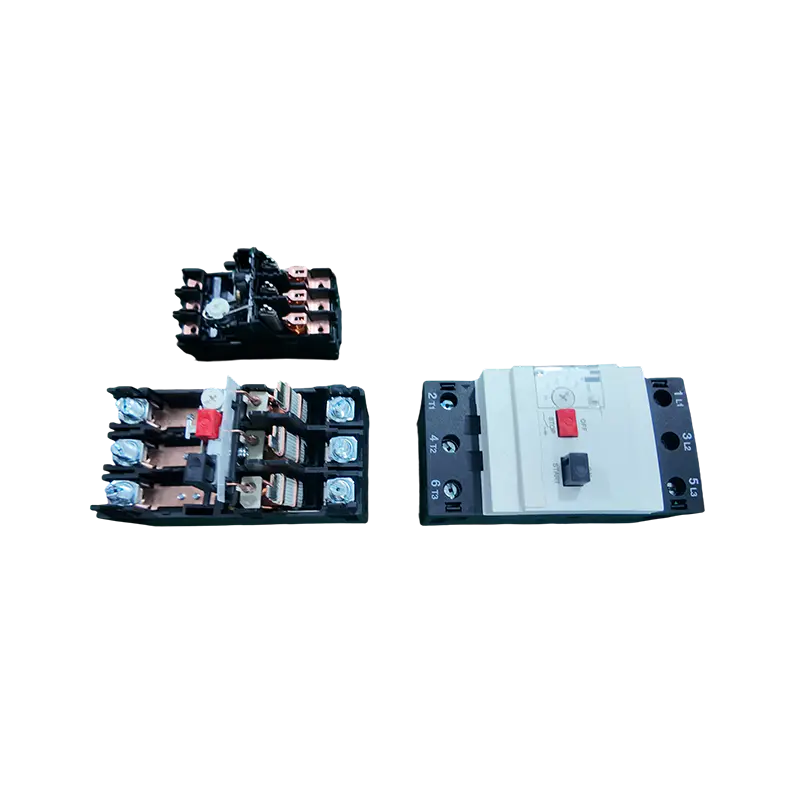

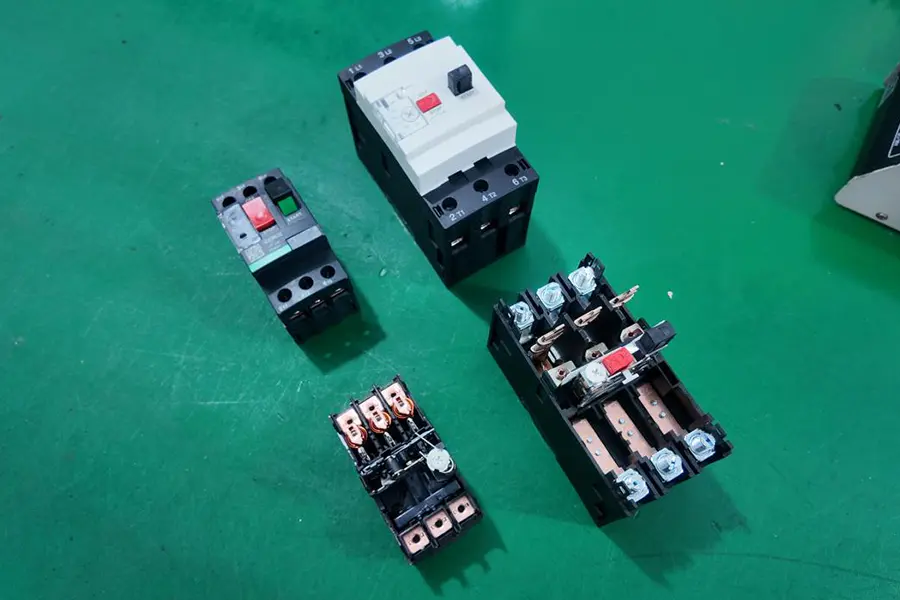

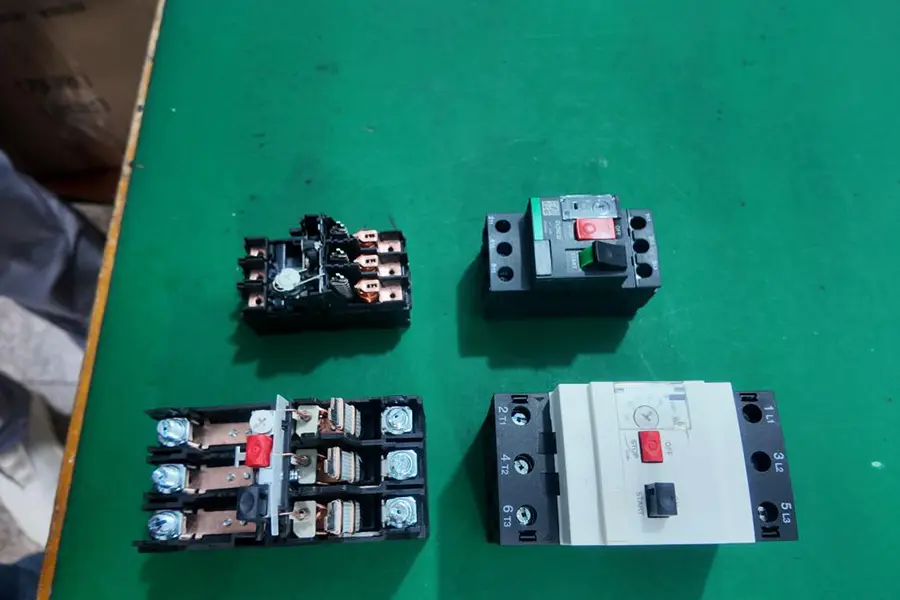

| 1. Máme štýly tlačidiel, ako aj štýly gombíkov | |
 | |
| 2. Máme strieborné kontaktné body a medené kusy vyrobené z fialovej medi a každý z nich je odladený pre spoľahlivú kvalitu | |
 | |
| 3. Máme rôzne štýly príslušenstva na montáž, vrátane pomocných a podpäťových komponentov $ $ | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Model produktu | Aktuálny rozsah | Trojfázový motor |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16 – 0,25 A | - | |
| GV2-ME03C | 0,25 až 0,4 A | - | |
| GV2-ME04C | 0,4 až 0,63 A | - | |
| GV2-ME05C | 0,63-1A | - | |
| GV2-ME06C | 1-1,6A | 0,37 kW | |
| GV2-ME07C | 1,6 až 2,5 A | 0,75 kW | |
| GV2-ME08C | 2,5-4A | 1,5 kW | |
| GV2-ME10C | 4-6,3A | 2,2 kW | |
| GV2-ME14C | 6-10A | 4 kW | |
| GV2-ME16C | 9-14A | 5,5 kW | |
| GV2-ME20C | 13-18A | 7,5 kW | |
| GV2-ME21C | 17-23A | 11 kW | |
| GV2-ME22C | 20-25A | 11 kW | |
| GV2-ME32C | 24-32A | 15 kW |
| Model | Aktuálny rozsah | Vypínací prúd | Podporné Prílohy |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Bočný kontakt: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2.4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A až 14A | 170A | |
| GV2-ME20C | 13A až 18A | 223A | |
| GV2-ME21C | 17A až 23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A až 32A | 416A |
Motorový istič GV2ME s tepelnou magnetickou ochranou
| 50/60 Hz, trieda AC-3 Štandardný menovitý výkon trojfázového motora | Rozsah nastavenia uvoľnenia za tepla (A) |
Magnetický vypínací prúd Id ±20 % (A) | Prúd s puzdrom (A) | Model | Hmotnosť (kg) | |||
| 230 V (kW) | 400 V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
