Ističové systémy s izolovaným puzdrom: ako fungujú a ako si vybrať

Inžinier pracujúci na novom nízkonapäťovom rozvádzači raz opísal klasickú dilemu pre napájač 1 600 A: lisovaný istič, ktorý sotva pokrýval menovitý výkon, alebo úplný vzduchový istič, ktorý sa cítil ako prehnaný. Istič s izolovaným puzdrom (ICCB) je umiestnený uprostred a rieši presne tento problém v tisíckach inštalácií. Z praktického hľadiska je systém ICCB vysokovýkonný lisovaný istič v plne izolovanom puzdre, bežne vybavený elektronickou ochranou proti vypnutiu a často usporiadaný vo výsuvnej kolíske. Tento článok vysvetľuje, čo táto kategória znamená, ako sa porovnáva s lisovanými ističmi a vzduchovými ističmi a čo je potrebné overiť predtým, než nejaký určíte.

Čo je to izolovaný ističový systém

Istič s izolovaným puzdrom je vo svojom jadre vysokovýkonný istič tvarovaného puzdra. Názov popisuje kryt: všetky časti vedúce prúd sú umiestnené v izolovanom puzdre vylisovanom z termosetovej živice alebo sklom vystuženého polyesteru. Táto konštrukcia udržuje jednotku kompaktnú a zároveň drží oblúk počas prerušenia. Väčšina ICCB pracuje v rozsahu 800 A až 5 000 A, s bežnými veľkosťami rámov 800 A, 1 600 A, 2 000 A, 3 200 A a 4 000 A. Zdieľajú základnú spínaciu mechaniku MCCB, ale pridávajú výkon a servis, ktorý vyžadujú kritické napájače.

Tri funkcie oddeľujú ICCB od štandardného MCCB. Po prvé, dvojkrokový mechanizmus uloženej energie poskytuje konzistentné otváranie a zatváranie bez ohľadu na to, ako pomaly operátor pohybuje rukoväťou. Po druhé, elektronická spúšť nahrádza tepelno-magnetickú spúšť a ponúka nastaviteľné dlhodobé, krátkodobé, okamžité a zemné nastavenia. Po tretie, väčšie rámy sú k dispozícii s výsuvnou konštrukciou, takže istič možno vybrať na kontrolu alebo výmenu bez odskrutkovania prípojníc. Spoločne tieto vlastnosti spôsobujú, že ICCB sa správa viac ako vzduchový istič, pričom si zachováva tvarovú stopu puzdra.

Prečo na systémovej časti záleží

Slovo "systém" v systémoch ističov s izolovaným puzdrom nie je náhodné. V rozvádzači istič nikdy nepracuje sám. Je spárovaný s vypínacou jednotkou, výsuvnou kolískou, mechanickými blokovaniami, pomocnými kontaktmi, vypínacími alebo podpäťovými spúšťami, snímačmi zemnej poruchy a niekedy aj komunikačným modulom. Elektronická spúšť je srdcom zariadenia. Nastaviteľné hodnoty dlhodobého a krátkodobého zdvihu a oneskorenia umožňujú selektivitu: porucha na prívode po prúde sa odstráni skôr, ako sa vypne hlavný istič. Bez koordinácie môže jediná chyba zatemniť celé zariadenie.

Keď špecifikácia vyžaduje ochranu LSIG alebo diaľkové monitorovanie, tepelno-magnetický MCCB to nemôže poskytnúť, ale istič s mikroprocesorom riadenou spúšťou áno. Mnoho výrobcov rozvádzačov teraz používa triedu lisovaných skríň ako predvolenú pre podávače s pevnou montážou a rezervné polohy výsuvov pre sieť a spojky. Moderný prerušovač distribúcie energie ako napr 100 A až 1 600 A Lisovaný istič MTNSX pokrýva veľkú časť týchto úloh podávača s pôdorysom, ktorý sa zmestí do kompaktných priehradiek.

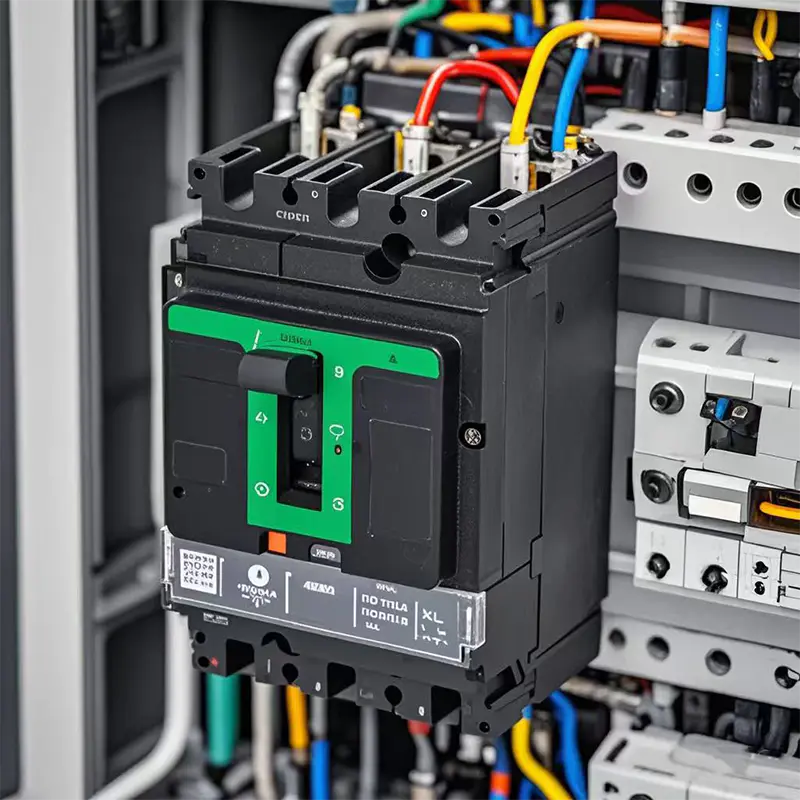

Istič MT-NSX 3/4P 100A-630A AC pre priemyselné a komerčné Mingtuo, Čína Veľkoobchodný istič MT-NSX 3/4P 100A-630A AC pre priemyselných a komerčných distribučných dodávateľov a MT-N... Zobraziť produkt →

Systémy ICCB vs. lisované puzdro vs. vzduchové ističe

Priame porovnanie objasňuje, kam sa každá technológia hodí v nízkonapäťovej distribúcii.

Tabuľka objasňuje jeden bod: ICCB zaberajú priestor medzi vysokovýkonnými lisovanými ističmi a vzduchovými ističmi. Poskytujú väčšinu prevádzkyschopnosti a selektivity ACB v balíku, ktorý sa ľahko integruje do kompaktného rozvádzača. Kompromisy sa objavujú v extrémoch. Pod zhruba 800 A je dobre zostavený MCCB hospodárnejší. Nad 3 200 A, alebo keď je už rozvádzač dimenzovaný okolo štandardných oddelení ACB, stáva sa praktickou voľbou vzduchový istič.

Kde si svoje miesto zasluhujú systémy s izolovaným puzdrom

Systémy ICCB sú zriedka najlacnejšou možnosťou, ale stávajú sa tou správnou voľbou, keď sa prekrývajú tri podmienky: napájač potrebuje skutočnú rezervu na prenos prúdu, štúdia ochrany vyžaduje nastaviteľné krivky a očakáva sa údržba bez dlhšieho odstavenia. Typické inštalácie zahŕňajú:

• Nízkonapäťové rozvádzače a riadiace centrá motorov, kde hlavné alebo spojovacie pozície vyžadujú prevádzkyschopnosť výsuvu.
• Výškové stúpačky a komerčné napájače, kde je tesný priestor v elektrickej miestnosti.
• Priemyselné závody s nepretržitými procesmi, kde selektivita a rýchla výmena znižujú prestoje.
• Dátové centrá, nemocnice a ďalšie kritické zariadenia s duálnymi zdrojmi, automatickým prenosom alebo zálohovaním generátora.
• Výstupné a bypassové obvody UPS, kde elektronické vypínacie jednotky koordinujú s predradenou ochranou transformátora.

V každom prípade je rozhodujúcim faktorom vypínacia jednotka a konfigurácia rozvádzača. Ak pevný tepelno-magnetický istič nedokáže poskytnúť koordinačnú krivku, projekt sa presunie do triedy elektronického vypínania. Ak si rozloženie rozvádzača vyžaduje aj výsuvnú konštrukciu, efektívne špecifikujete ICCB systém alebo vzduchový istič.

Čo je potrebné skontrolovať pred špecifikovaním systému ICCB

Špecifikácia, ktorá vyzerá ako jednoduché prúdové hodnotenie, môže skrývať niekoľko technických detailov. Prepracujte sa cez tieto body predtým, ako sa zapojíte do triedy ističov.

1. Priebežné hodnotenie a okraj snímky. Vyberte rám, ktorý sa rovná alebo je väčší ako kapacita vodiča, s priestorom pre budúci rast.
2. Prerušenie hodnotenia. Overte maximálnu kapacitu aj kapacitu vypínania oproti vypočítanej úrovni poruchy.
3. Funkcie palubnej jednotky. Overte, či sú k dispozícii dlhodobé, krátkodobé, okamžité a zemné nastavenia, ktoré je možné nastaviť na mieste.
4. Koordinácia selektivity. Skontrolujte koordináciu s predradenou ochranou transformátora a následnými napájačmi, vrátane krátkodobej odolnosti.
5. Výsuvná alebo pevná konštrukcia. Rozhodnite sa, či inštalácia potrebuje výmenu ističa bez odpojenia prípojnice.
6. Príslušenstvo a komunikácia. V prípade potreby zahrňte podpäťovú spúšť, vypínaciu spúšť, pomocné kontakty alebo zbernicovú komunikáciu.
7. Servisné podmienky. Aplikujte zníženie pre okolitú teplotu, nadmorskú výšku, vlhkosť alebo korozívne prostredie.
8. Normy a certifikácia. Potvrďte súlad s IEC 60947-2, UL 489 alebo štandardom pre cieľový trh.

Pre aplikácie v hornom pásme ICCB, alebo keď je rozvádzač postavený okolo oddelení vzduchových ističov, je prirodzenou alternatívou výsuvný vzduchový istič. Výsuvný vzduchový istič Mingtuo Electric MT-2000-3200A pre distribúciu nízkeho napätia pokrýva rozsah 2 000 A až 3 200 A s výsuvnou konštrukciou a výkonom pri prerušení, ktoré sa očakávajú od hlavného ističa v tejto triede.

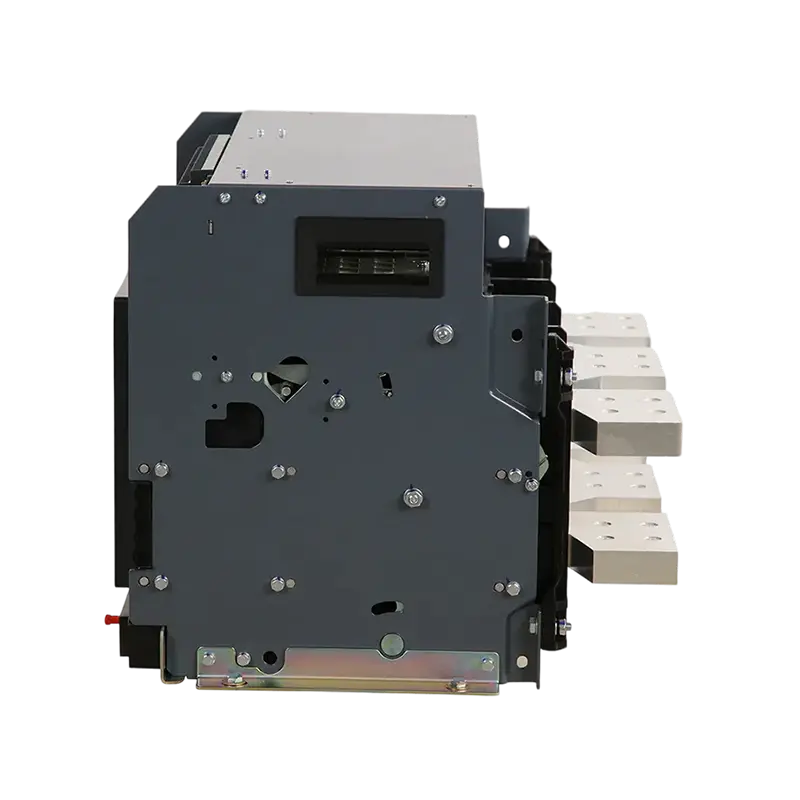

Dodávatelia nízkonapäťových rozvodných vzduchových ističov, továreň Mingtuo je veľkoobchodný dodávateľ nízkonapäťových rozvodných vzduchových ističov 2000–3200A a výrobcovia nízkonapäťových vzduchových ističov... Zobraziť produkt →

Prispôsobenie technológie aplikácii

Najlepšia trieda je zriedka najdrahšia. Pevne upevnený vysokovýkonný MCCB hospodárne manipuluje s mnohými podávačmi. Systém ICCB s elektronickou spúšťou sa hodí, keď záleží na selektivite a nastaviteľnosti. Výsuvný ACB vyhráva, keď je rozvádzač veľký, prúd presahuje zhruba 3 200 A alebo stratégia údržby uprednostňuje plnú výsuvnosť. Každý krok nahor v triede zvyšuje náklady a pôdorys, takže pri rozhodovaní by sa mala riadiť úroveň chýb, koordinácia a potreby služieb.

Sortiment produktov od jedného výrobcu môže toto rozhodnutie zjednodušiť. Na strane lisovaného puzdra séria MTNSX pokrýva distribúciu energie od 100 A do 1 600 A pre aplikácie podávačov s pevnou montážou. Na strane vzduchu, NT/NW pokročilé vzduchový istič menovité 1 600 A až 6 300 A slúži na pevné a výsuvné hlavné a spojovacie polohy, ktoré presahujú praktické limity rámov ICCB.

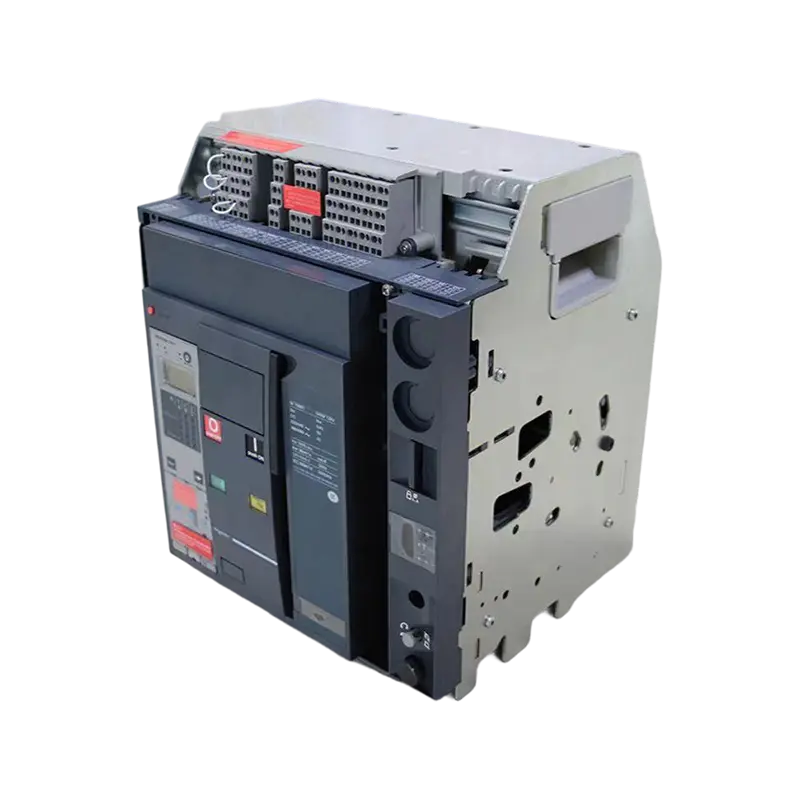

Pokročilý vzduchový istič 1600A–6300A pre pevné a výsuvné inštalácie Sup Mingtuo, Čína Veľkoobchodný istič pokročilých vzduchových okruhov 1600A–6300A pre dodávateľov pevných a výsuvných inštalácií a pokročilých vzduchových okruhov ... Zobraziť produkt →

Pochopenie izolačných systémov ističov je dôležité, pretože táto kategória sa nachádza presne tam, kde mnohé skutočné projekty potrebujú ochranu: dostatočne vysoký výkon na zabezpečenie selektivity a prevádzkyschopnosti, dostatočne kompaktný na to, aby sa zmestil do skutočných elektrických miestností, a dostatočne dobre zdokumentovaný na to, aby sa dal s istotou špecifikovať. Začnite s výpočtami porúch a štúdiou selektivity a trieda ICCB sa často ukáže ako kompromis, ani luxus, ale správna voľba. Náš sprievodca výberom ističov nízkeho a stredného napätia prechádza celým rozsahom od MCCB cez ACB až po vákuový istič. Pre špecifické požiadavky na rozvádzač, inžiniersky tím na Mingtuo Electric môžete skontrolovať veľkosti rámu, jednotky zdvihu a usporiadania výsuvov podľa vášho profilu zaťaženia.
