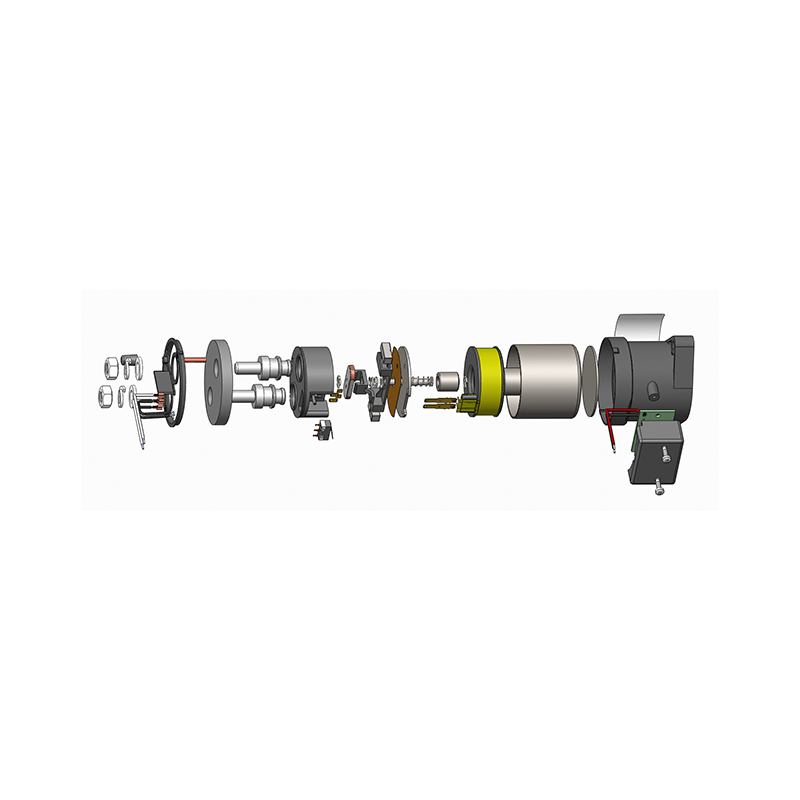

Princíp činnosti jednosmerného stýkača ADH300DE je založený na elektromagnetických efektoch. Keď je na cievku privedené menovité napätie (10-36V DC) (svorky A1/A2), cievka generuje elektromagnetickú silu, ktorá poháňa vnútorné
pohybujúce sa železné jadro, aby sa zapojilo do stacionárneho železného jadra, čím sa hlavný kontakt (1NO normálne otvorený kontakt) zatvorí a pripojí hlavný obvod. Keď cievka stratí výkon, elektromagnetická sila zmizne. Pod
pôsobením reakčnej pružiny (alebo permanentnej magnetickej sily), pohybujúce sa železné jadro sa vráti späť a hlavný kontakt sa rýchlo odpojí, čím sa preruší obvod. Zabudovaný inertný plyn (hlavne dusík) dokáže rýchlo ochladiť a uhasiť oblúk
keď je kontakt odpojený, čím sa kontakt chráni. Niektoré modely (napríklad cievky typu E, W, D) majú tiež zabudované obvody na úsporu energie na zníženie spotreby energie cievky po vtiahnutí.
Kvalita a spoľahlivosť DC stykača ADH300DE pochádza z jeho viacerých záruk: je utesnený epoxidovou živicou a naplnený inertným plynom, aby sa zásadne zabránilo úniku oblúka a oxidácii kontaktov, čo zaisťuje vysokú bezpečnosť (žiadny požiar, žiadny výbuch) a stabilne nízky prechodový odpor. Produkt má vynikajúcu elektrickú životnosť (ako je 1000 V DC/300 A zapnuté-vypnuté 10 000-krát) a silnú toleranciu preťaženia (ako je odolnosť voči okamžitému prúdu 6000 A) s mechanickou životnosťou až 200 000-krát. Rozsah jeho pracovných teplôt je široký (-40 ℃ ~ 85 ℃) a dokáže odolávať vibráciám a nárazom a prispôsobovať sa drsnému prostrediu. Tento produkt prešiel bezpečnostnými certifikáciami, ako sú CE, CCC, TUV atď., a je v súlade s viacerými medzinárodnými a národnými elektrickými normami, ktoré poskytujú spoľahlivé potvrdenie kvality pre aplikácie.
Dizajn tesnenia s vysokou bezpečnosťou: Tesnenie z epoxidovej živice s vysokou pevnosťou zaisťuje, že produkt nemá žiadne riziko úniku oblúka počas celého životného cyklu, čím sa dosahuje vysoká úroveň bezpečnosti bez požiaru alebo výbuchu.
Vynikajúca ochrana pred kontaktom: Vnútorne naplnená inertným plynom, výrazne zlepšuje schopnosť zhášania oblúka, zásadne zabraňuje oxidácii a vyhoreniu kontaktu, zaisťuje dlhodobo stabilný nízky prechodový odpor a vysokú elektrickú odolnosť.
Výkonný prúdový prenos a vypínacia kapacita: Podporuje dlhodobý trvalý prúdový prenos 300A, s maximálnou vypínacou kapacitou 2000A (320VDC), schopný odolať okamžitým skratovým prúdom až do 6000A a vysokou spoľahlivosťou.
Vysoká izolácia a spoľahlivosť odolnosti voči napätiu: Izolačný odpor dosahuje 100 M Ω a výdržné napätie medzi kontaktom a cievkou je 4 kV, čo poskytuje vynikajúcu elektrickú izoláciu a zaistenie bezpečnosti.
Flexibilná inštalácia a nízka spotreba energie: Poskytuje dva spôsoby inštalácie, spodnú a bočnú, a môže si vybrať, či zahrnúť pomocné kontakty (1NO/1NC), aby sa prispôsobili rôznym priestorovým usporiadaniam. Štartovací výkon cievky je ≤ 40 W a prídržná spotreba energie je ≤ 3,5 W (úsporný typ) s nízkou spotrebou energie.
Komplexná environmentálna tolerancia: široký teplotný rozsah, odolnosť proti vibráciám, odolnosť proti nárazu, odolnosť proti vlhkosti a teplu, schopný stabilnej prevádzky v drsných priemyselných prostrediach.
Úplná zhoda a certifikácia: Spĺňa viaceré medzinárodné a domáce elektrické normy a environmentálne smernice a získala kľúčové certifikácie prístupu na trh, ako sú CE, CCC, TUV atď., čo uľahčuje globálnu propagáciu produktov zákazníkov.
-
