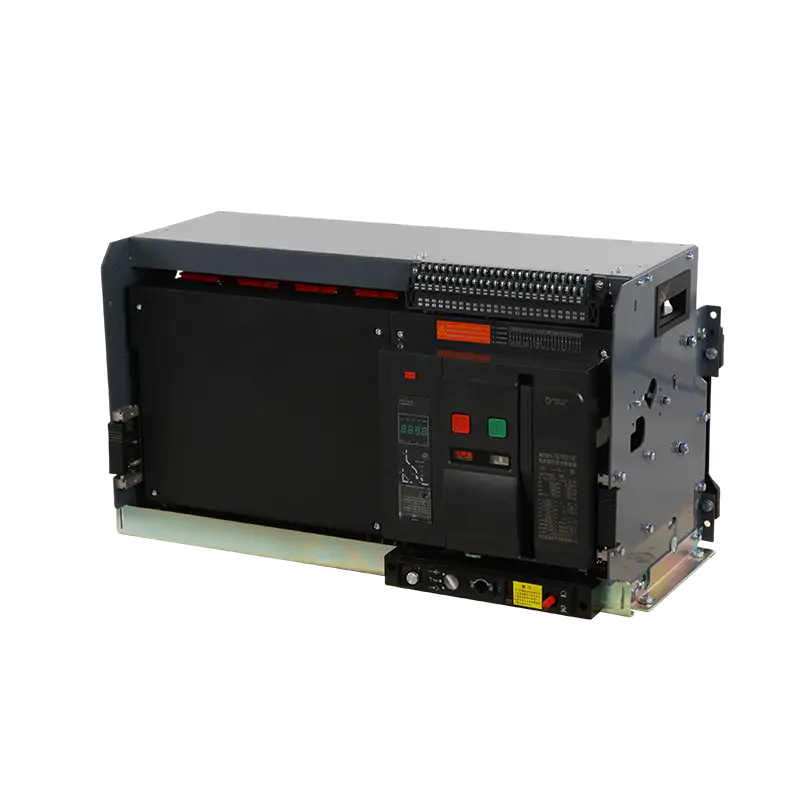

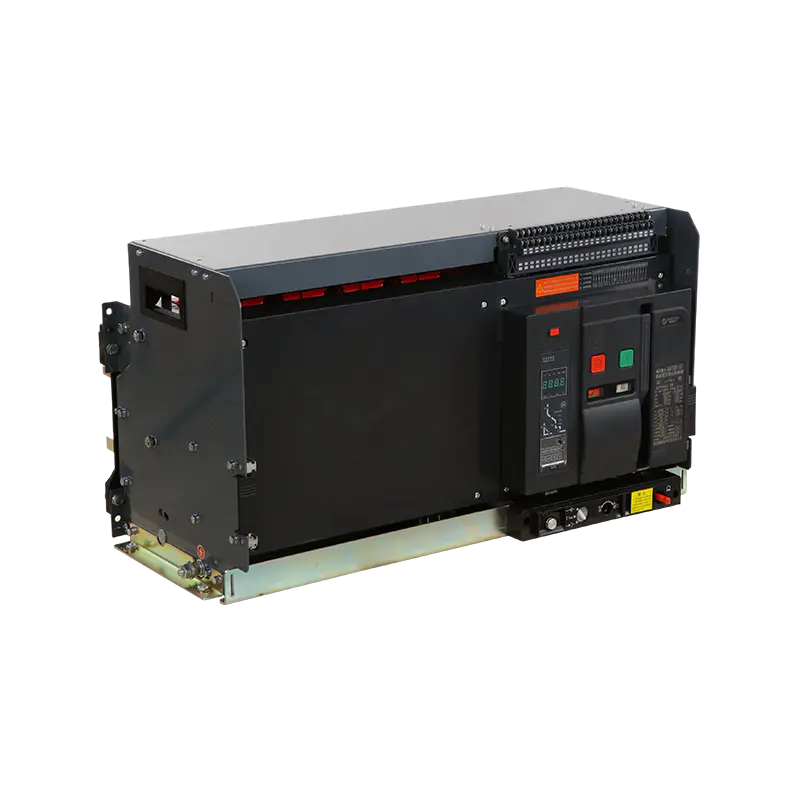

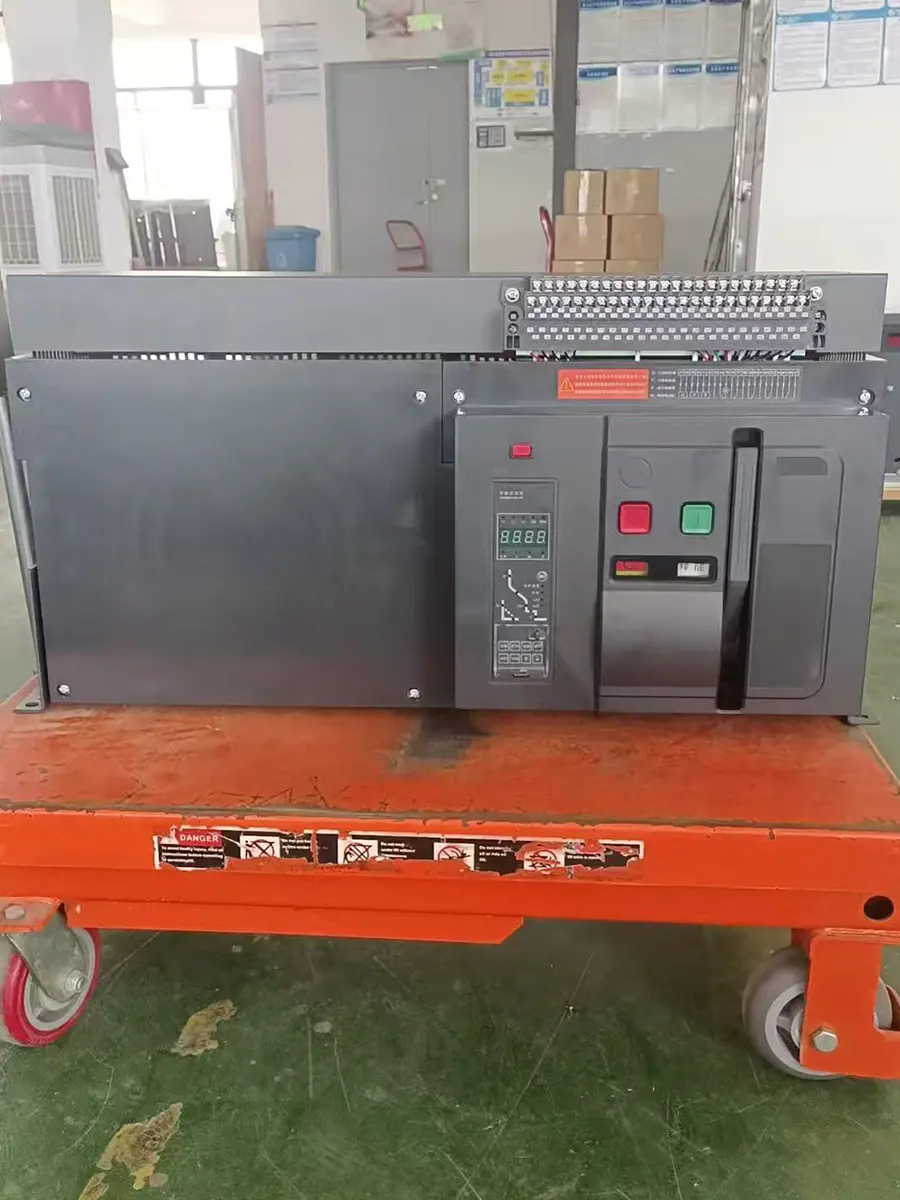

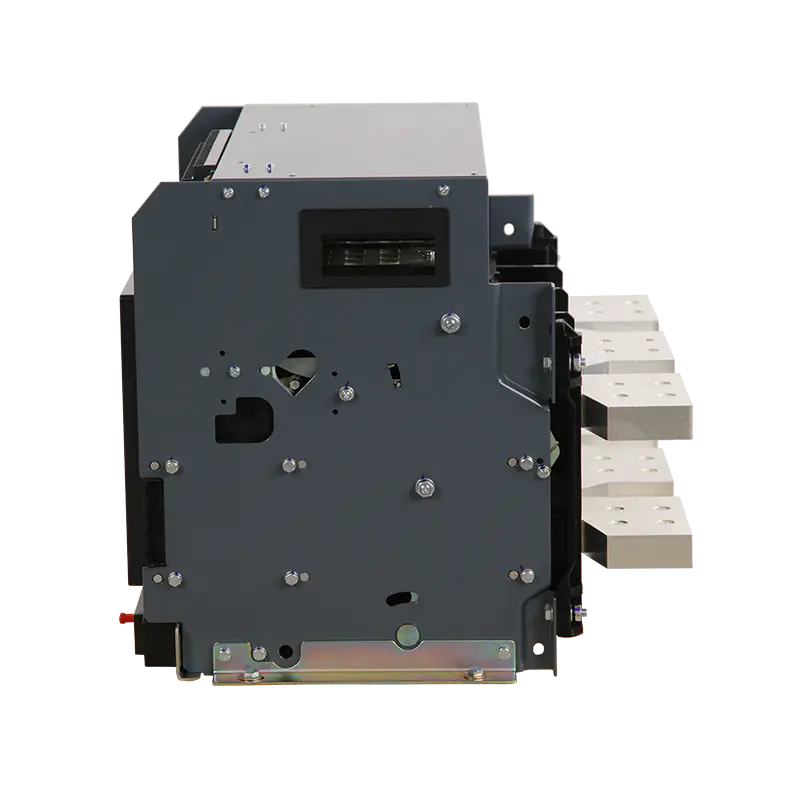

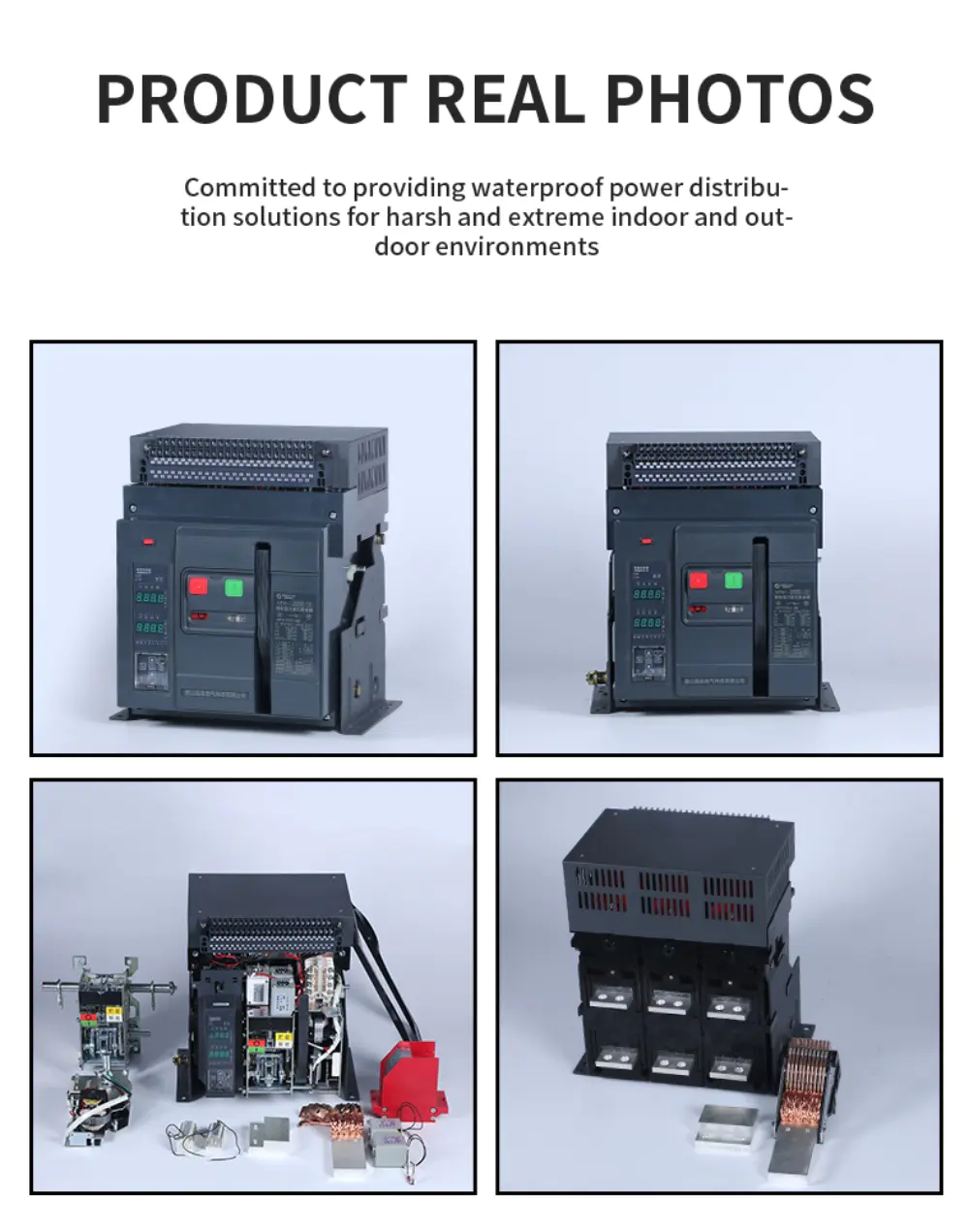

Výsuvný vzduchový istič MT 6300A pre rozvod vysokého prúdu

Popis: Prehľad produktu

Vzduchový istič série MT je navrhnutý pre nízkonapäťové hlavné distribučné systémy, ktoré vyžadujú vysokú prúdovú kapacitu, prevádzkovú flexibilitu a spoľahlivý ochranný výkon. S výsuvnou konštrukciou môže byť istič bezpečne vložený, vytiahnutý alebo izolovaný bez odpojenia hlavného vedenia, čím je kontrola a údržba efektívnejšia.

Táto séria pokrýva rozsah menovitého prúdu od 2000A do 3200A a je vhodná na použitie ako hlavný prívodný istič alebo vysokovýkonný prívodný istič v priemyselných a komerčných energetických systémoch. Jeho konštrukcia zhášania oblúka vzduchom umožňuje stabilný výkon pri prerušení pri preťažení a skrate, čím pomáha udržiavať kontinuitu systému a bezpečnosť zariadenia.

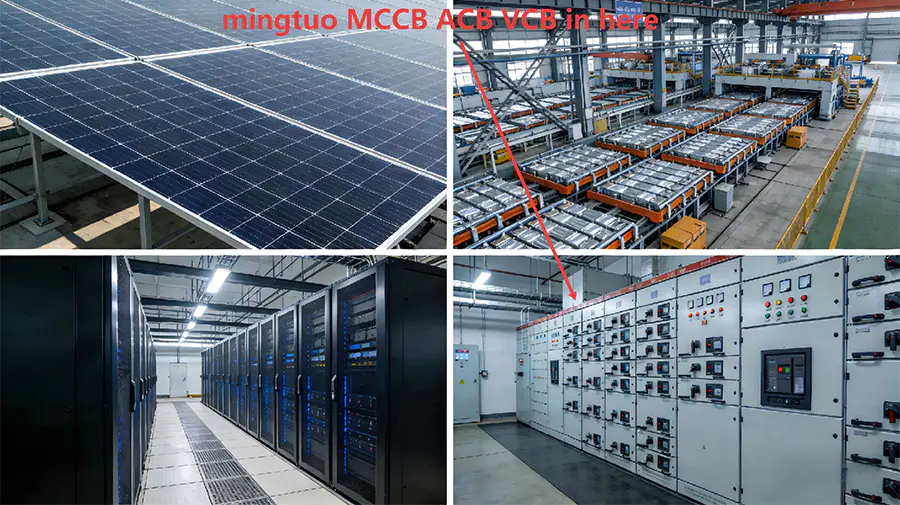

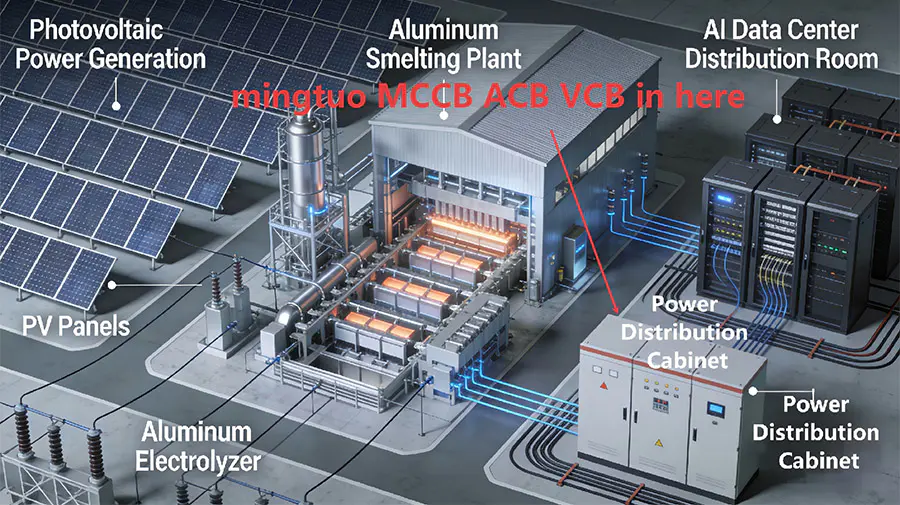

Séria MT je v súlade s príslušnými normami pre nízkonapäťové ističe vrátane IEC 60947-2 a GB 14048.2, vďaka čomu je vhodná na integráciu do štandardizovaných zostáv rozvádzačov a rozvodných skríň. Široko používaný vo fotovoltaickej výrobe energie, nových energetických priemyselných a banských podnikoch, dátových centrách AI, elektrárňach a závodoch na výrobu hliníka.

Aplikácie:

Výsuvné vzduchové ističe radu MT sú široko používané v nízkonapäťových distribučných systémoch, kde sa vyžadujú vysoké menovité prúdy a prevádzková spoľahlivosť. Typické aplikácie zahŕňajú:

Priemyselné výrobné závody

Obchodné a zmiešané budovy

Dátové centrá a kritické zariadenia

Nemocnice a verejná infraštruktúra

Rozvodné panely a rozvodné systémy

Ich výsuvný dizajn ich robí obzvlášť vhodnými pre inštalácie, ktoré vyžadujú rutinnú údržbu, upgrady systému alebo skrátené prestoje.

ACB installation And Test
ACB Installation

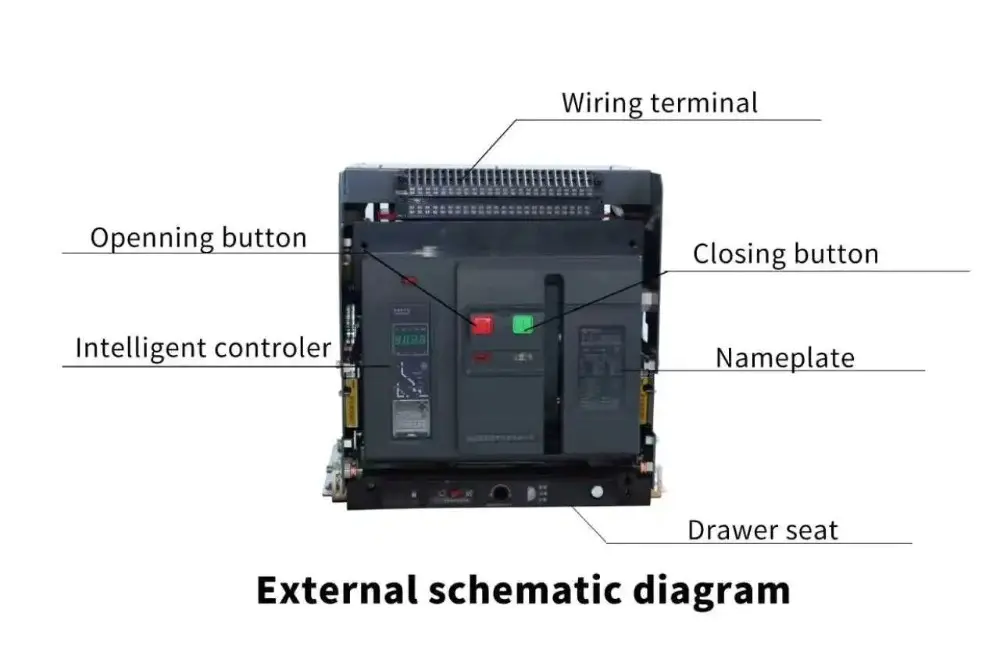

ACB
Double Circuit Breakerswitching Cabinet
Working Principle

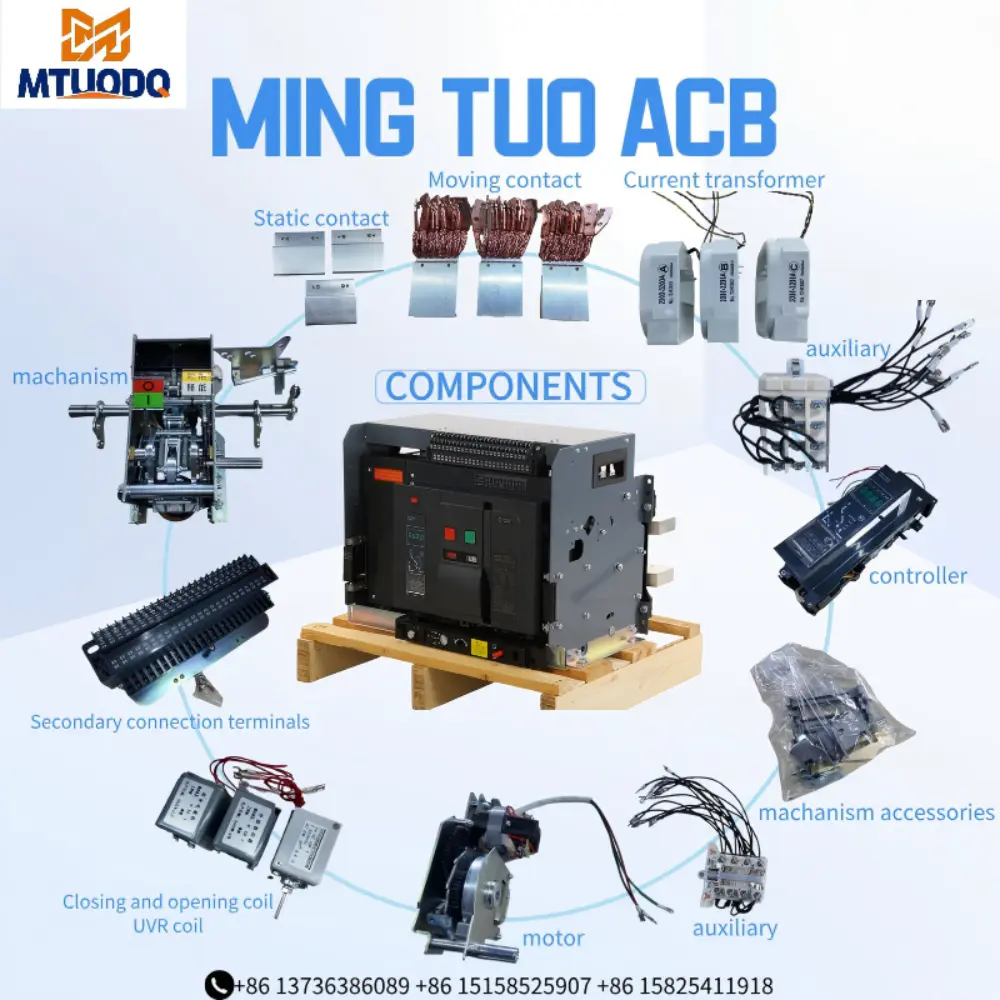

Moving And Static Contact

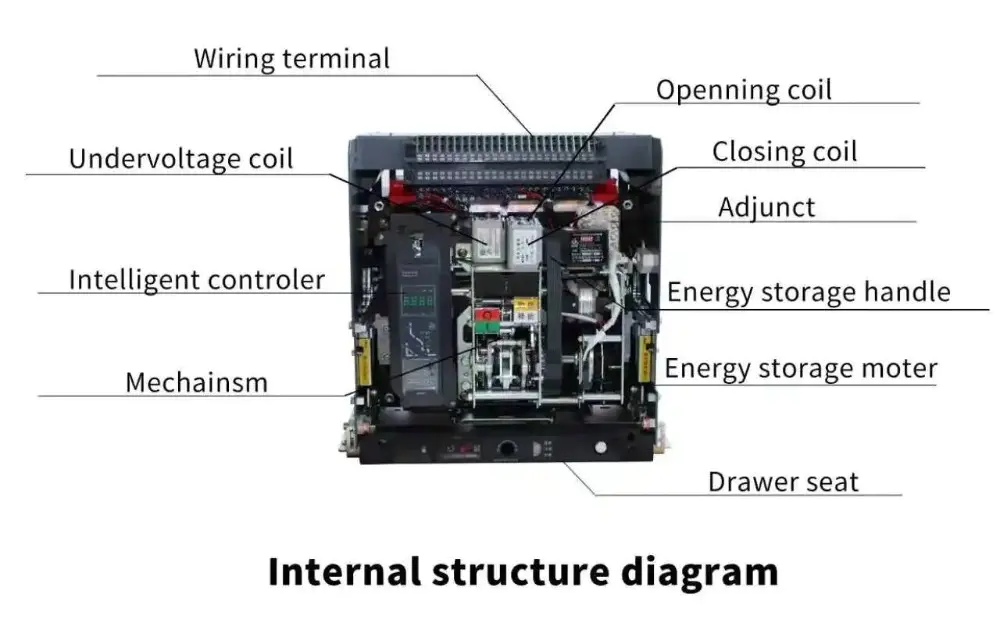

ACB Machanism

Keď je výrobok v zatvorenom a zapnutom stave, ak dôjde k preťaženiu alebo skratu, podpätiu alebo strate fázy v obvode, prúdový transformátor v ACB zaznamená prúdový signál, ktorý sa prenesie do ovládača. Regulátor potom odošle príkaz mechanizmu na vypnutie, čo spôsobí oddelenie a odpojenie dynamických a statických kontaktov a produkt sa otvorí, čím sa dosiahne funkcia ochrany záťaže backendu.

Duálne napájanie realizuje mechanické a elektrické blokovanie, prepínanie medzi dvoma napájacími vedeniami. Keď je k dispozícii sieťové napájanie, istič sieťového napájania je zatvorený, ale generátor energie sa nedá uzavrieť. Keď sa preruší napájanie zo siete, generátor generuje energiu a istič elektrického vedenia je zatvorený, ale napájanie zo siete sa nedá zatvoriť. Iba jeden z dvoch zdrojov napájania môže byť zatvorený.

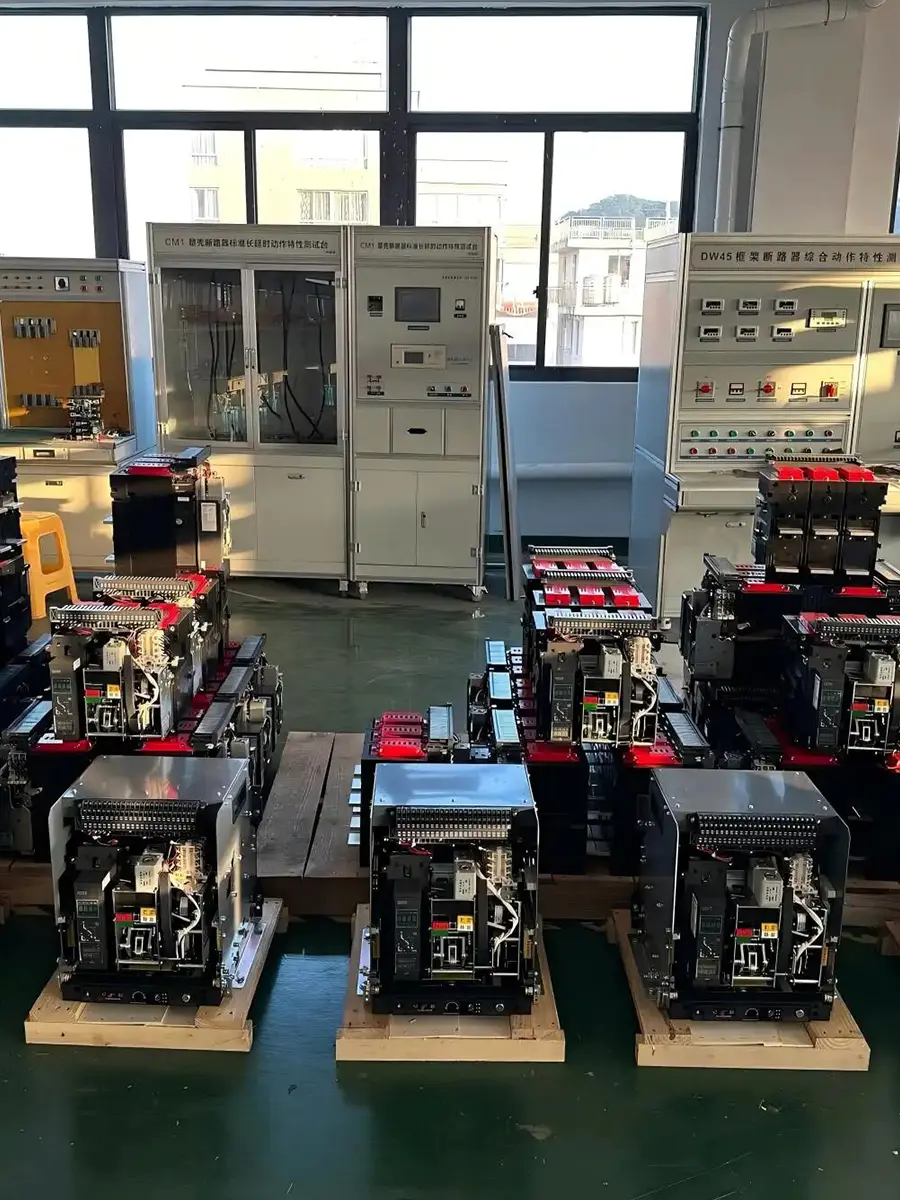

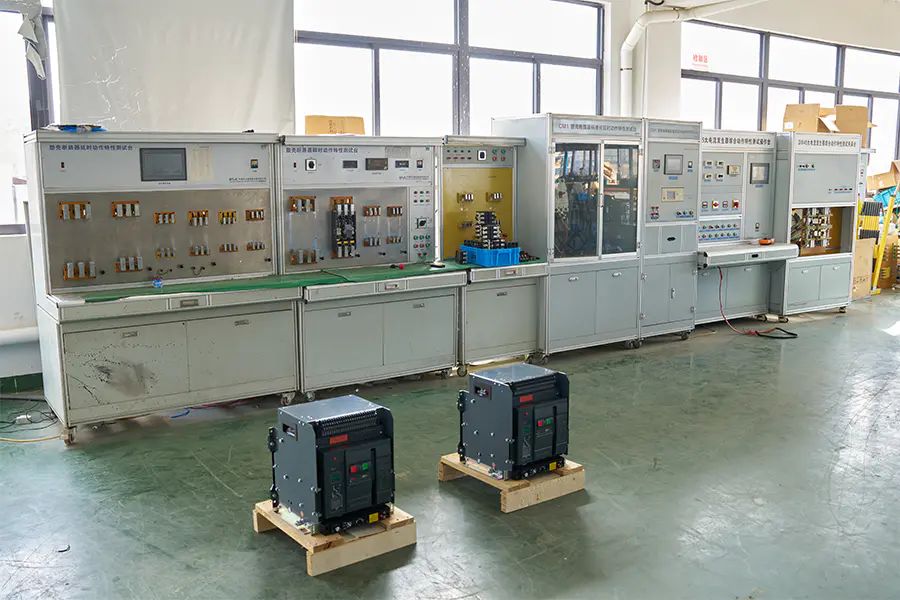

Product Debugging
Product Debugging
Product Debugging
ACB
ACB installation And Test
Working Principle
Moving And Static Contact
ACB Machanism
Double Circuit Breakerswitching Cabinet

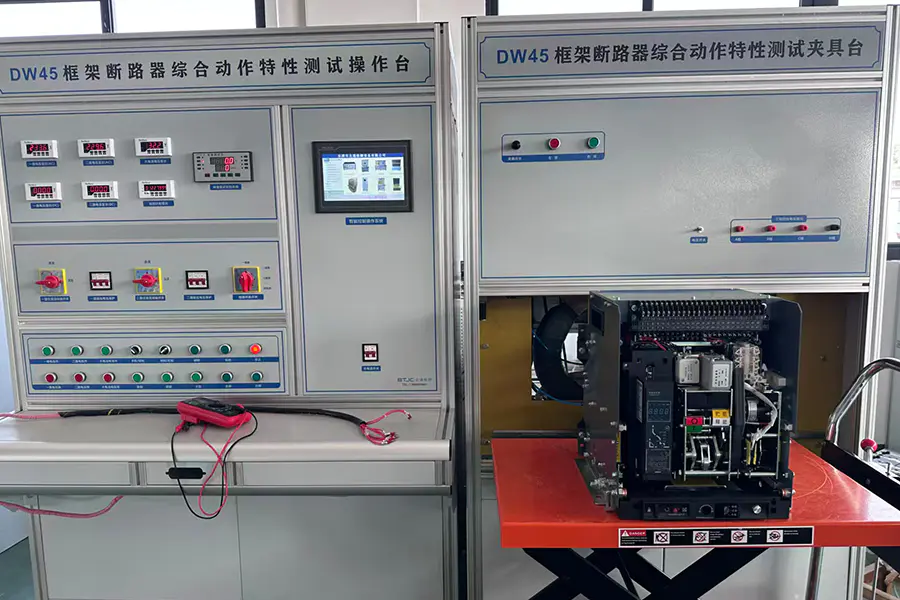

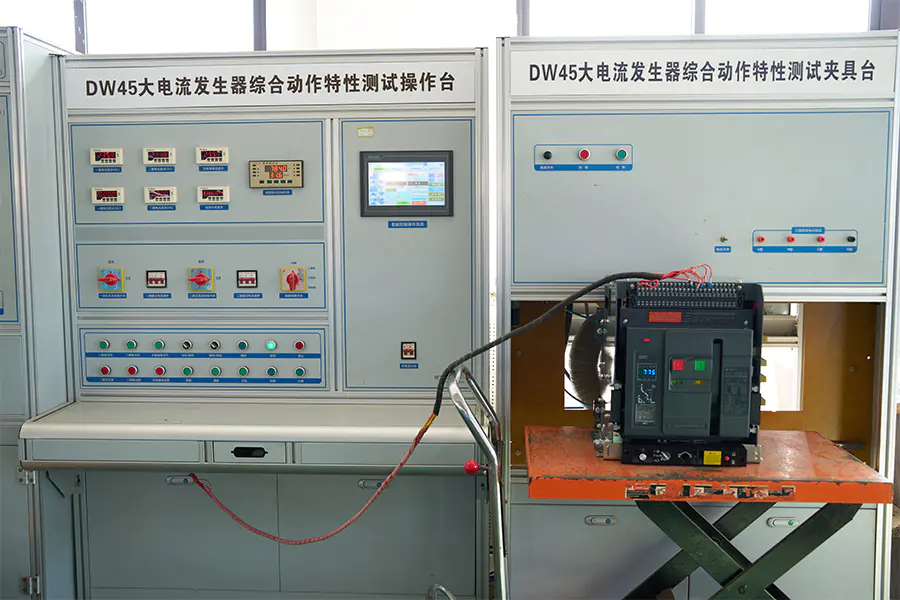

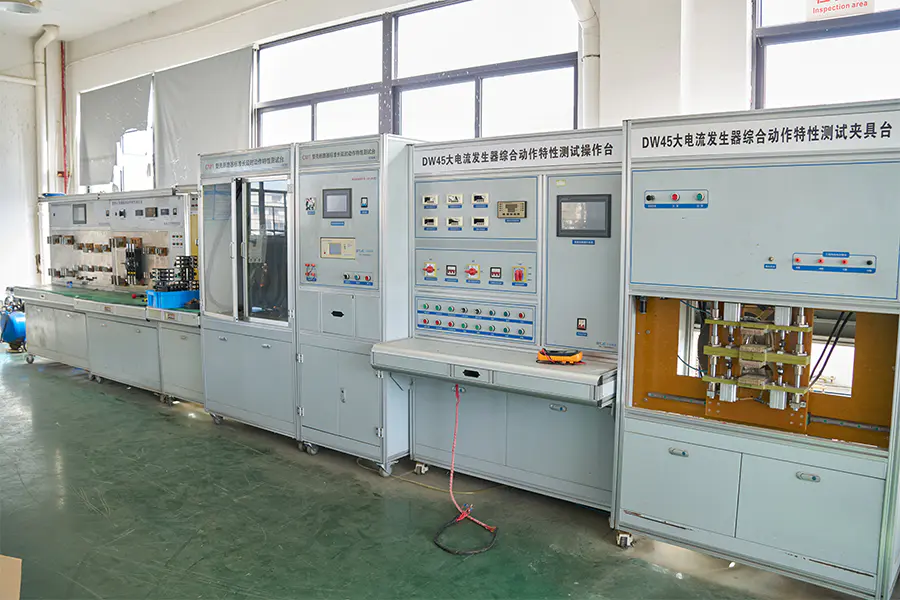

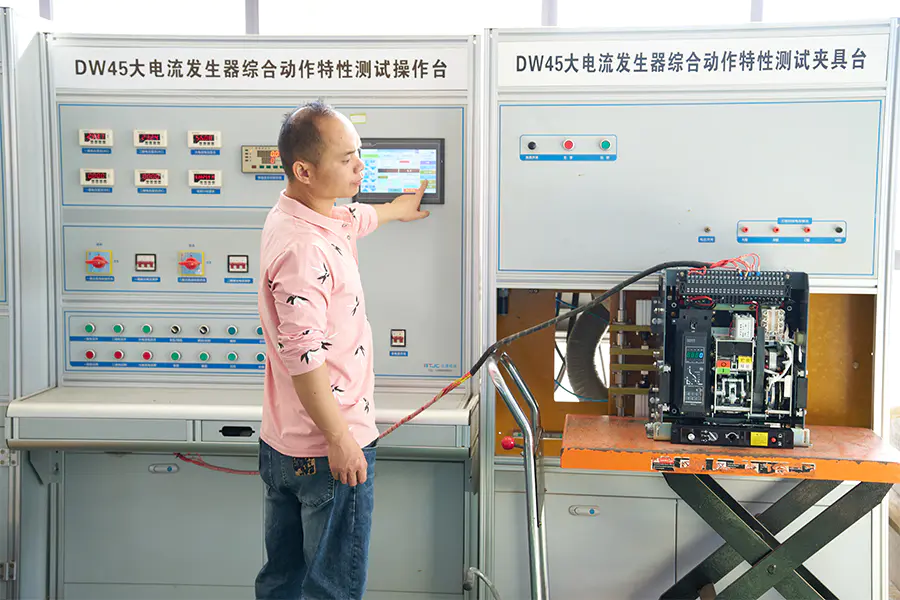

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

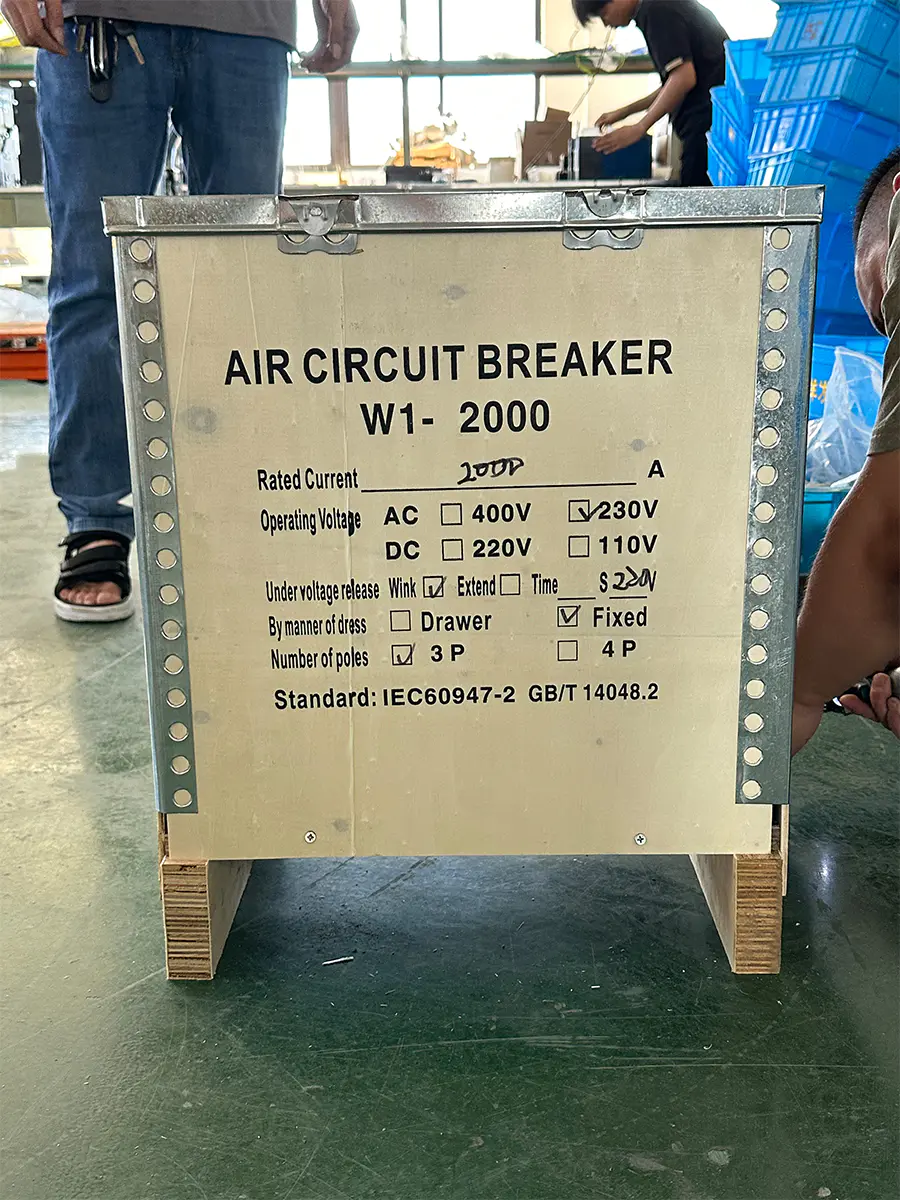

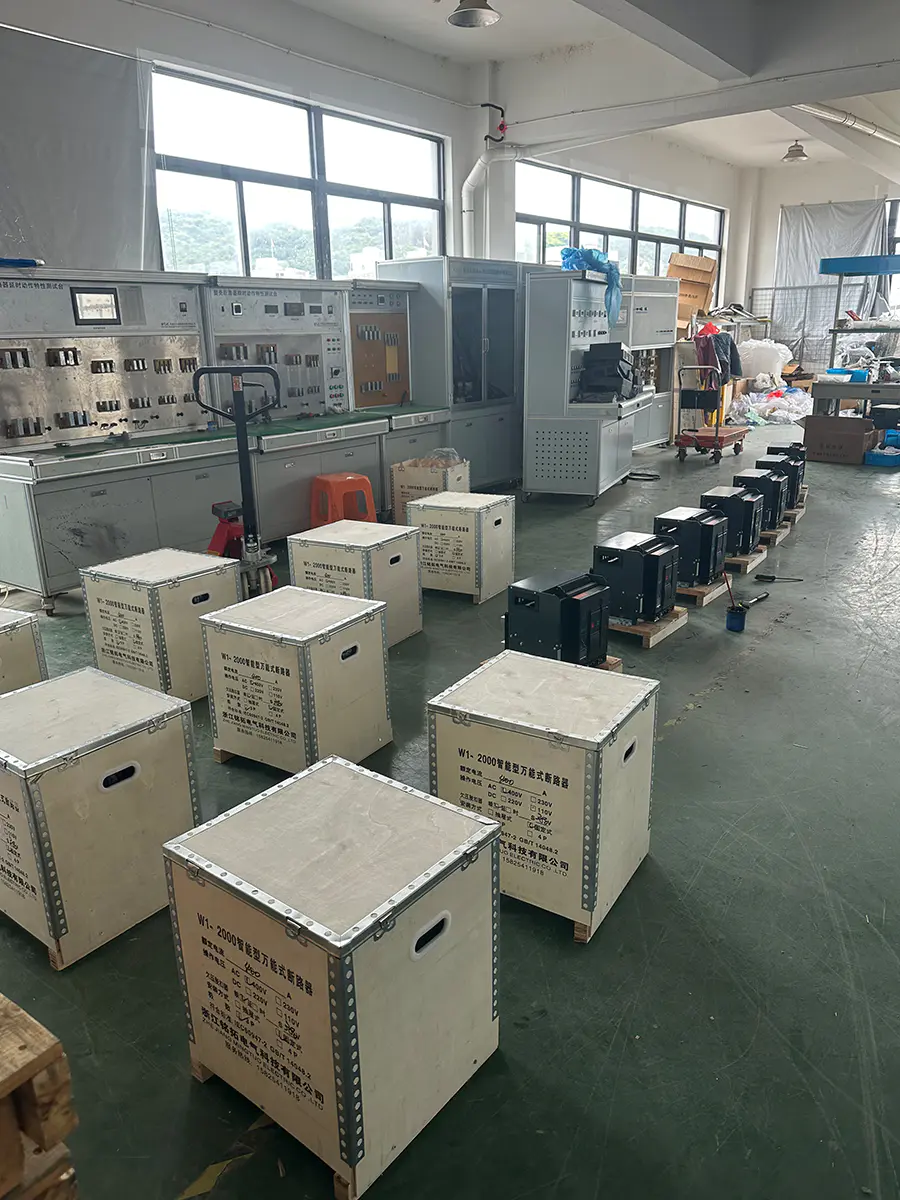

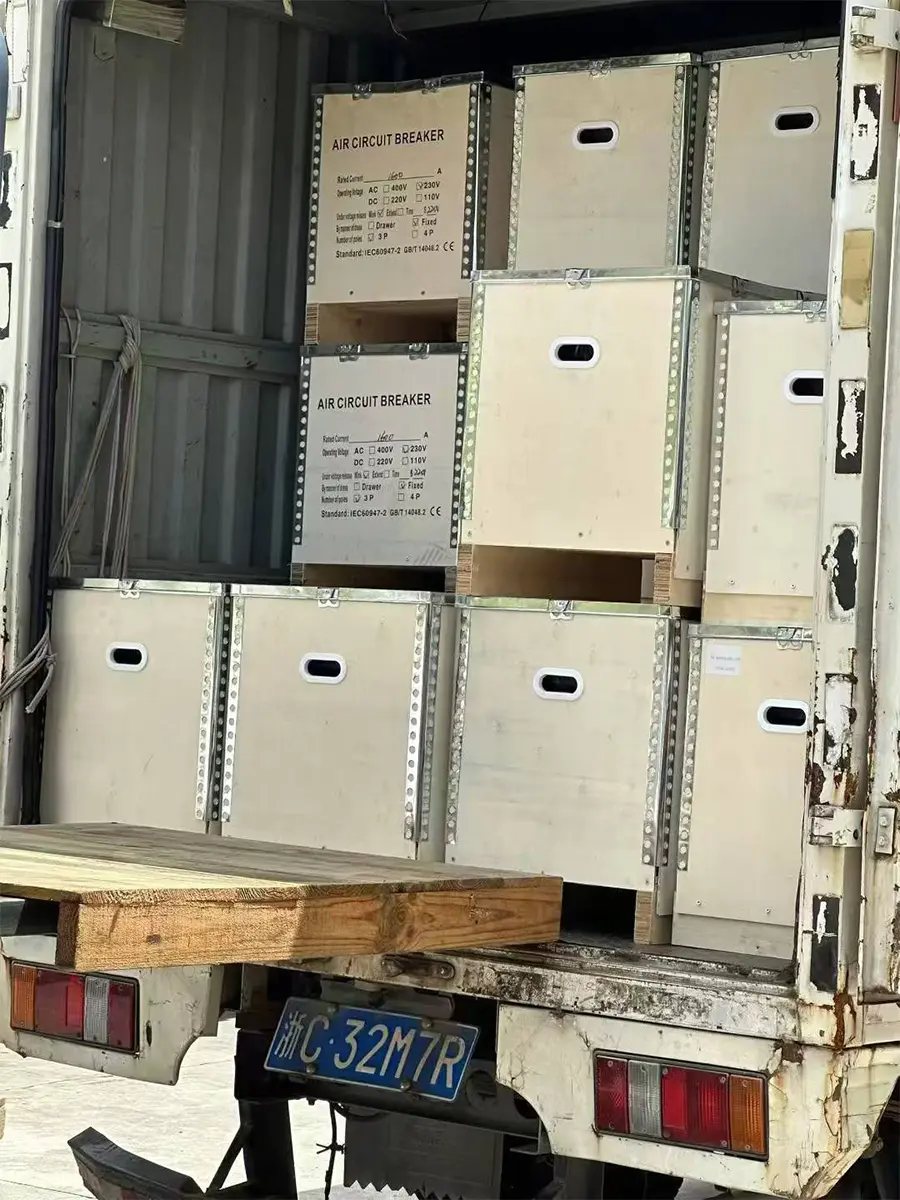

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.

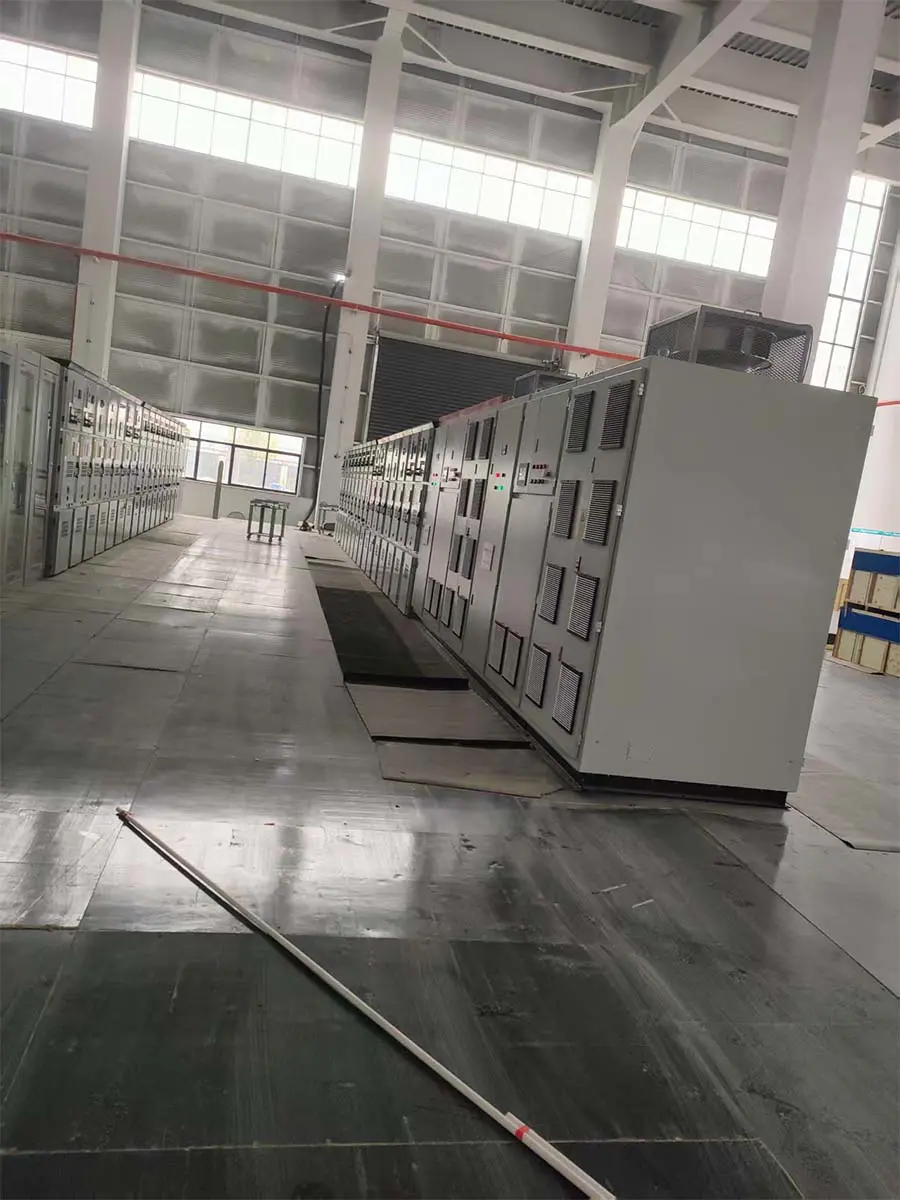

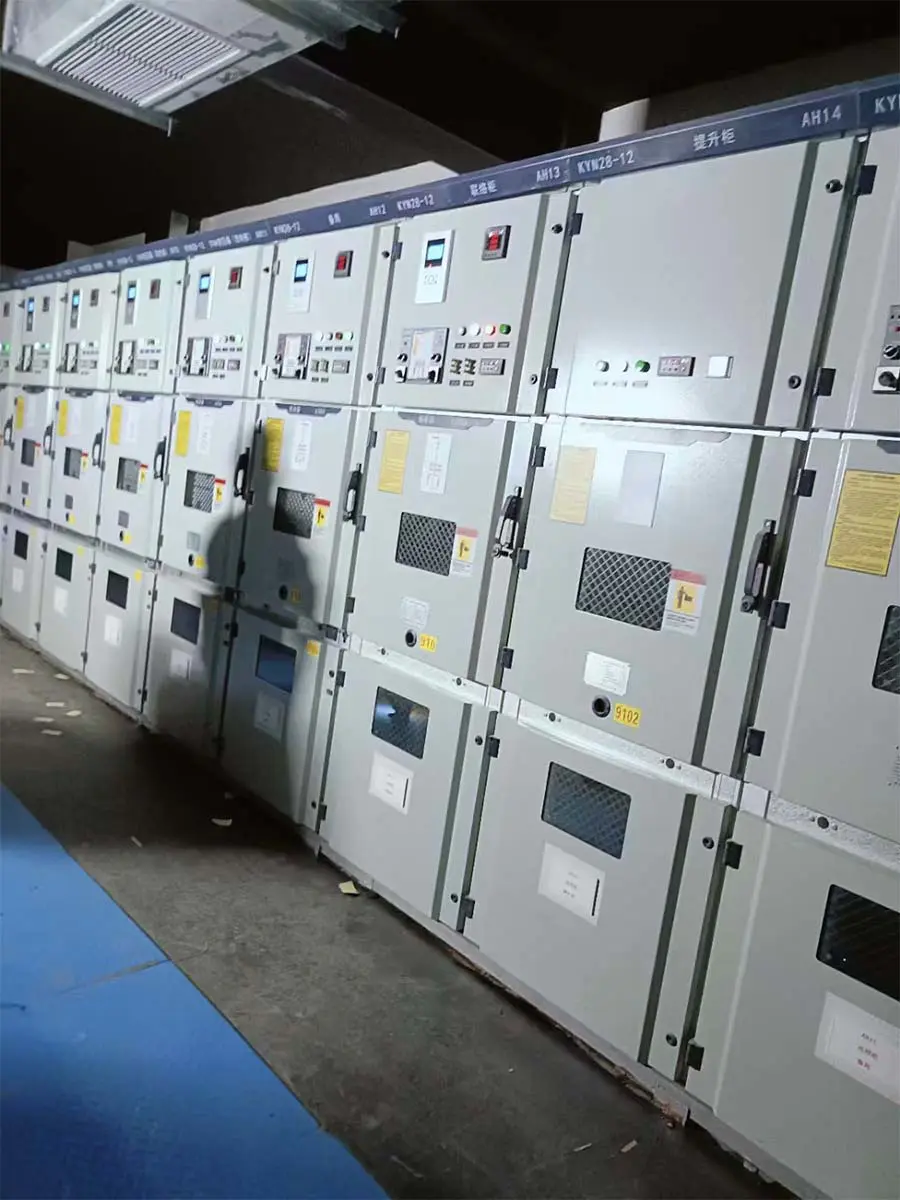

High And Low Voltage Switchgear ACB MCCB VCB

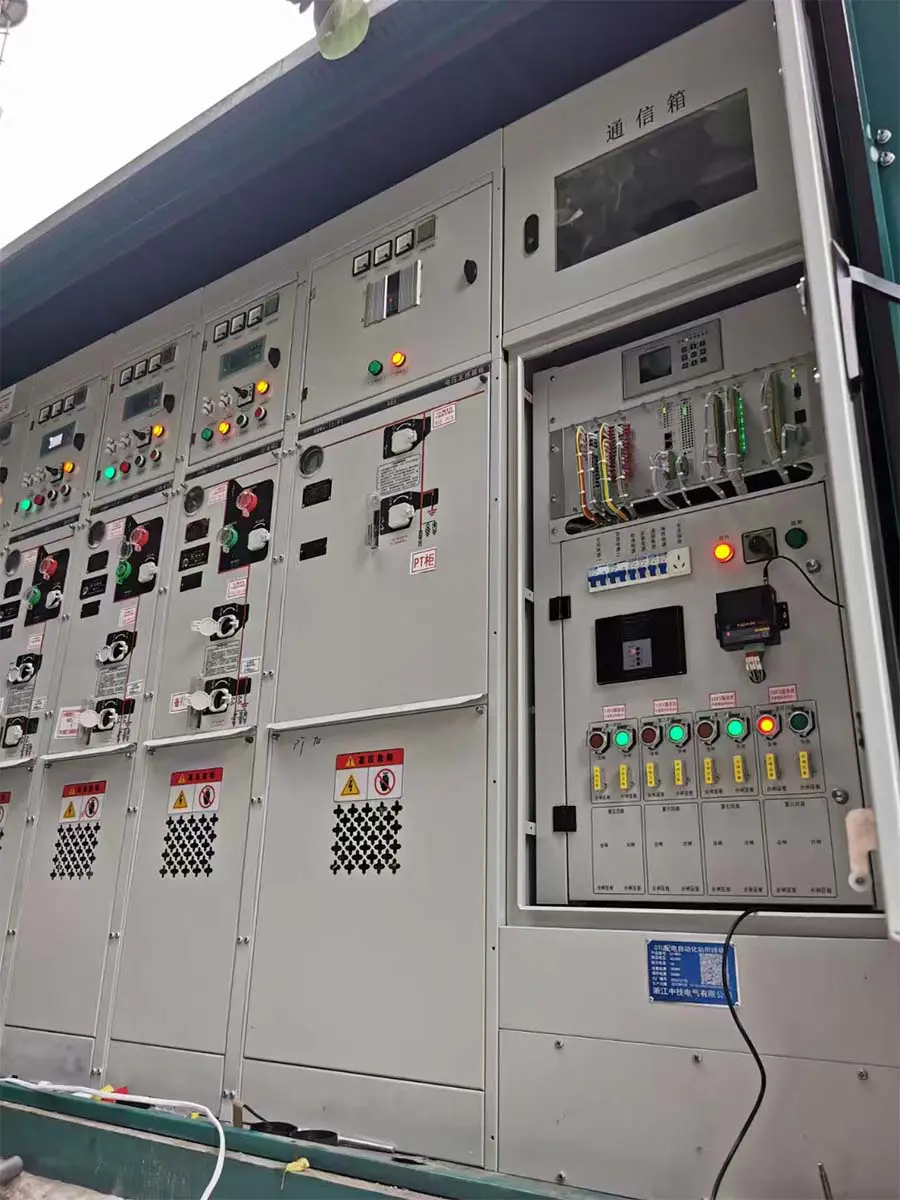

Box-Type Substation Uses Our VCB, MCCB, and ACB

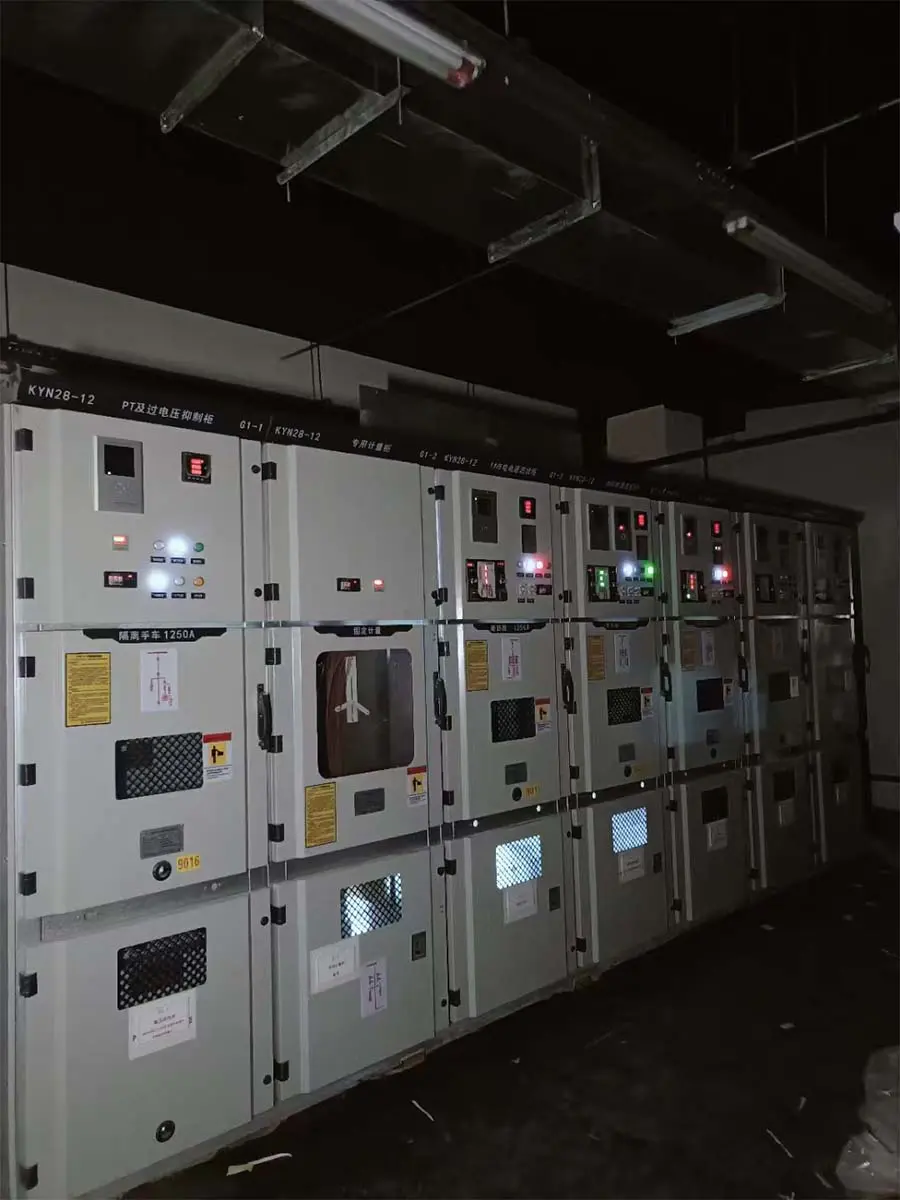

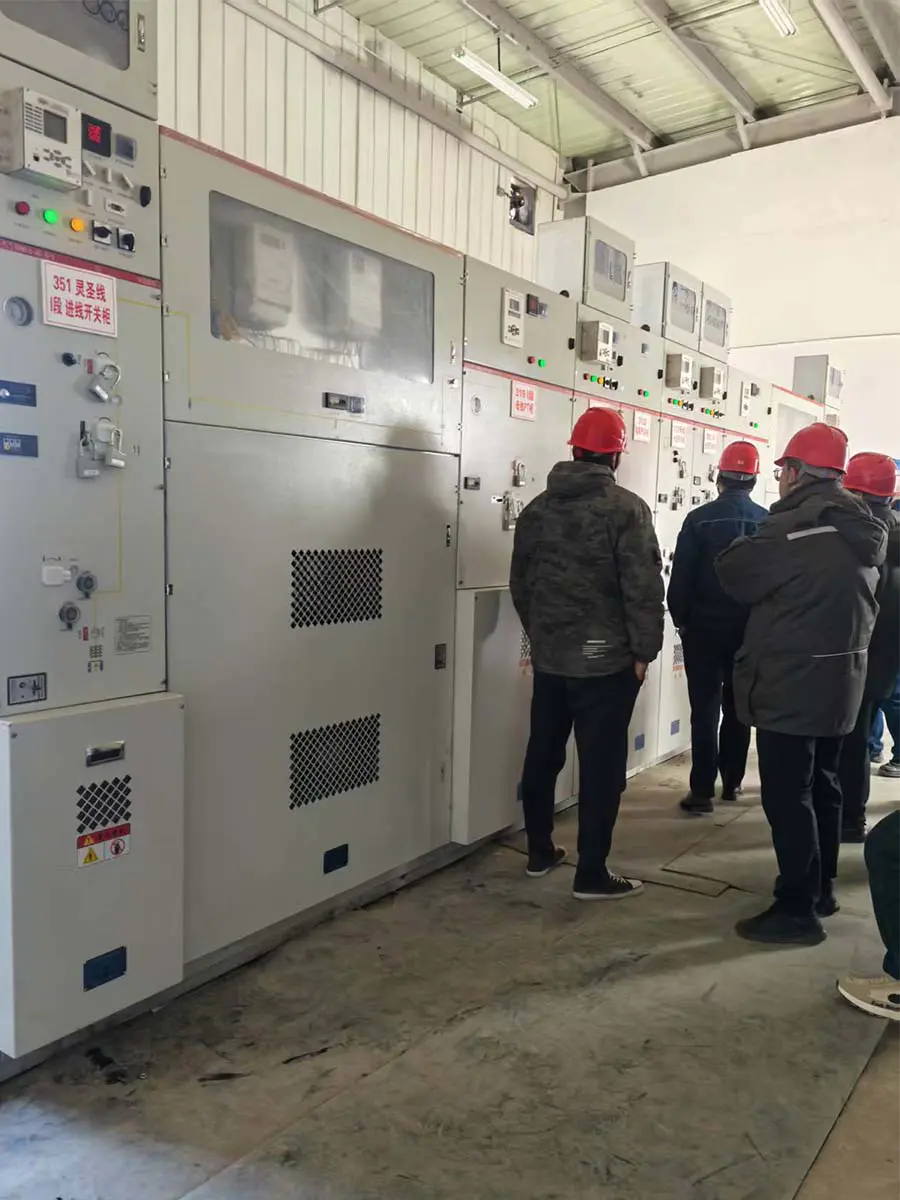

High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

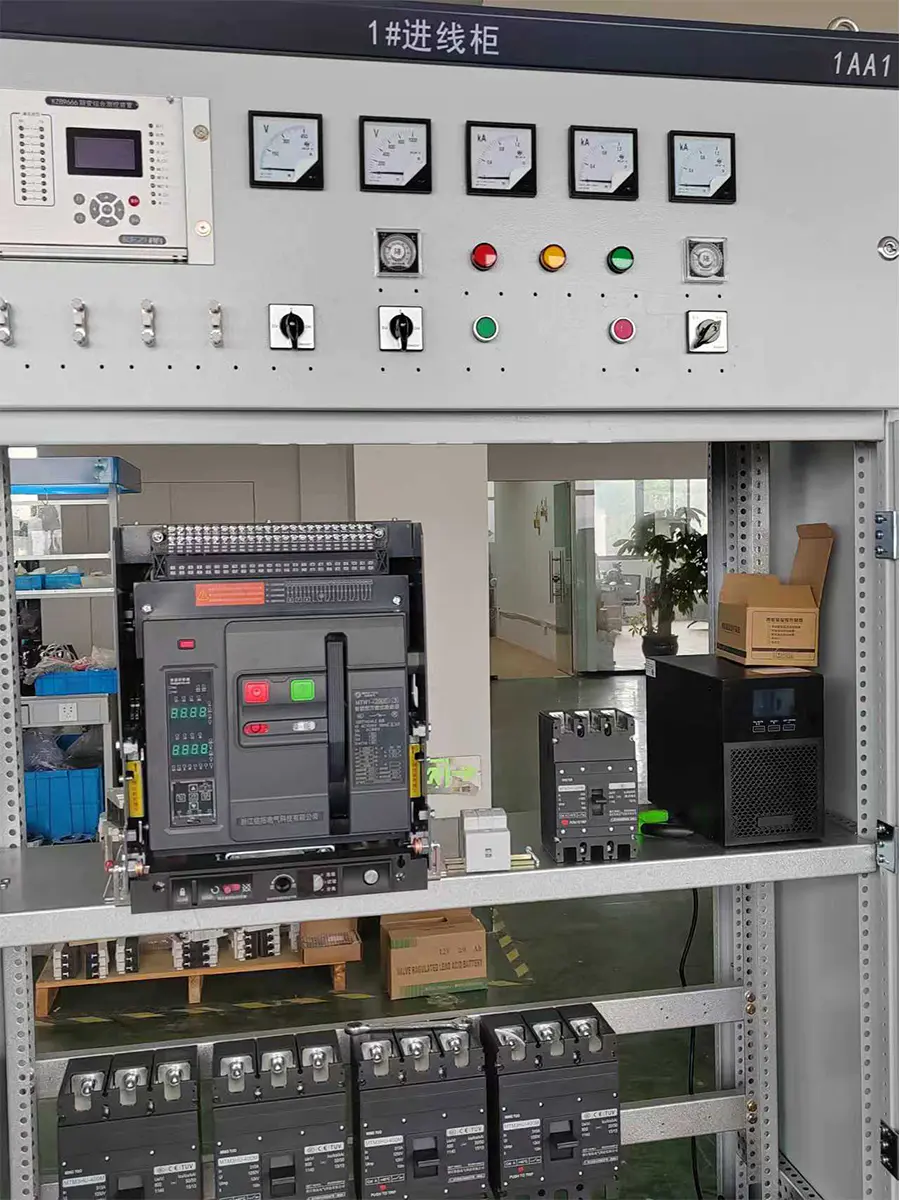

Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB

Model			MTW1-2000	MTW1-3200	MTW1-4000	MTW1-6300	MTW1-7500
Prúd plášťa	Inm(A)		2000	3200	4000	6300	7500
Počet pólov	-		3P / 4P	3P / 4P	3P / 4P	3P / 4P	3P / 4P
Menovité pracovné napätie	Ue(v)		AC400/690	AC400/690	AC400/690	AC400/690	AC400/690
Menovitý prúd	V (A)		4.00601E 24	2,00025E 15	3.20036E 11	4.0005E 11	7500
Menovité izolačné napätie	Ui(v)		800	1000	1000	1000	1000
Menovité impulzné výdržné napätie	Uimp(kv)		8	12	12	12	12
Model ovládača	-		L, M, H	L, M, H	L, M, H	L, M, H	L, M, H
Prevádzková frekvencia	(Hz)		50	50	50	50	50
Menovitá medzná skratová vypínacia schopnosť	Icu kA (o-co)	400 V	65	100	100	120	120
Menovitá medzná skratová vypínacia schopnosť	Icu kA (o-co)	690 V	50	65	75	85	85
Menovitá vypínacia schopnosť pri behu	Ics kA (o-co-co)	400 V	40	65	80	100	100
Menovitá vypínacia schopnosť pri behu	Ics kA (o-co-co)	690 V	40	50	65	75	75
Menovitý krátkodobý výdržný prúd	IcwkA(1s) Časové oneskorenie 0,4s o-co		50	65	65	85	85
Menovitý krátkodobý výdržný prúd	IcwkA(1s) Časové oneskorenie 0,4s o-co		50	65	65	85	85
Strata energie	(V) W	Opravené	40,60,90,140,170	170,260,320,420	430,440,450	1.22513E 11	1.22513E 11
Strata energie	(V) W	Zásuvka	80,130,205,310	400,510,650,760	780 790 800	1.22513E 11	1.22513E 11
Štandardné	-		GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2
Spôsob inštalácie	-		Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)	Opravené Type (3/4)
Spôsob inštalácie			Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)	Zásuvka Type (3/4)
