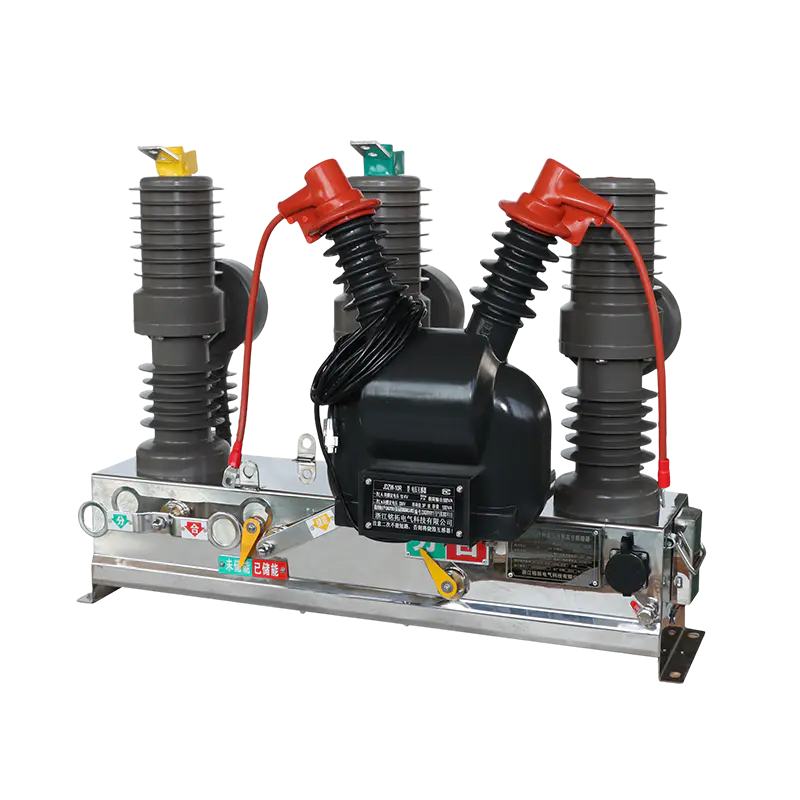

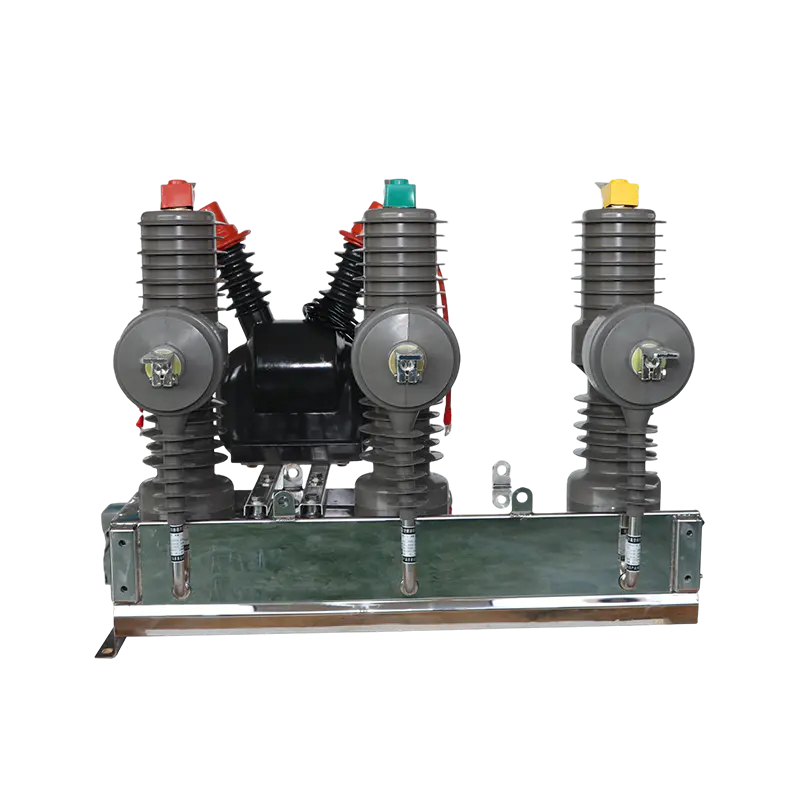

Name: Vonkajší vákuový istič ZW32 pre rozvod vysokého napätia montovaný na stĺp
Rating: 5 (99 reviews)

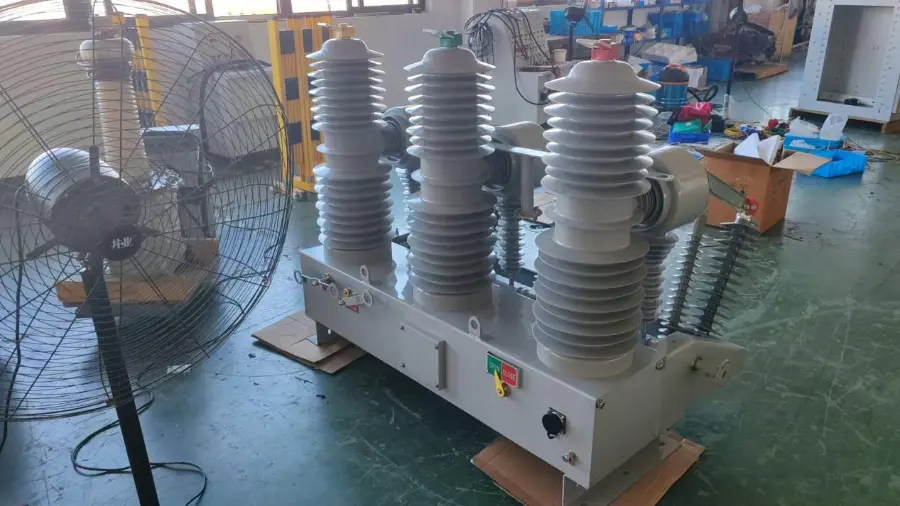

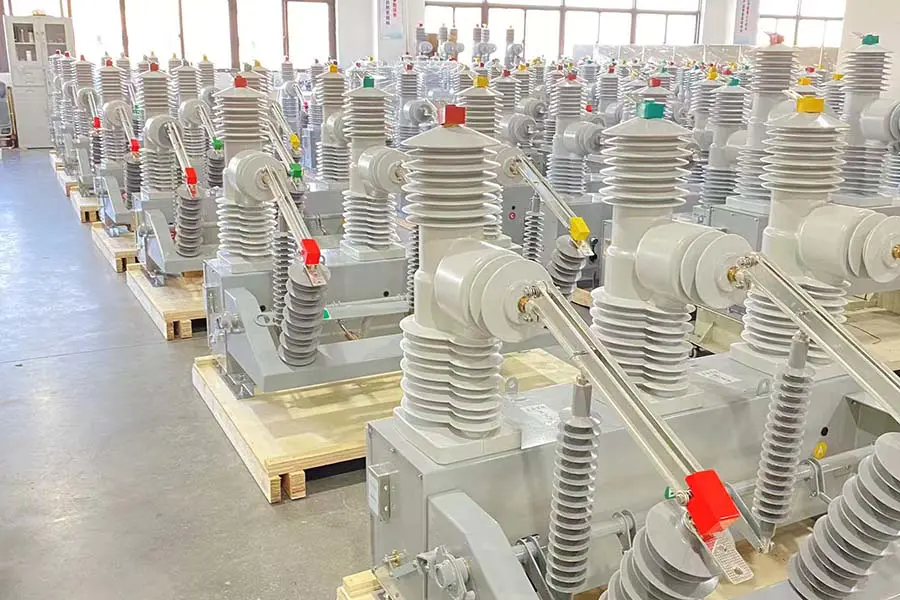

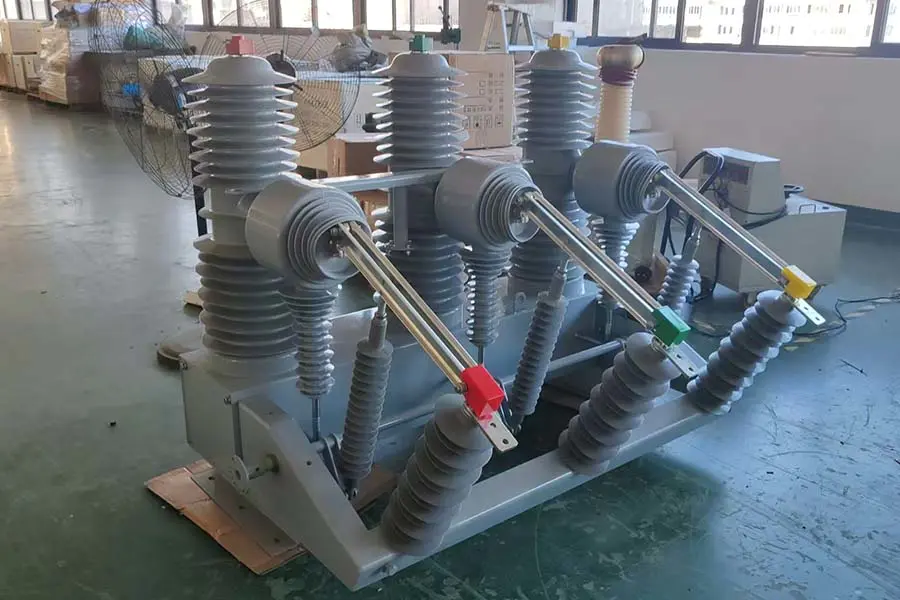

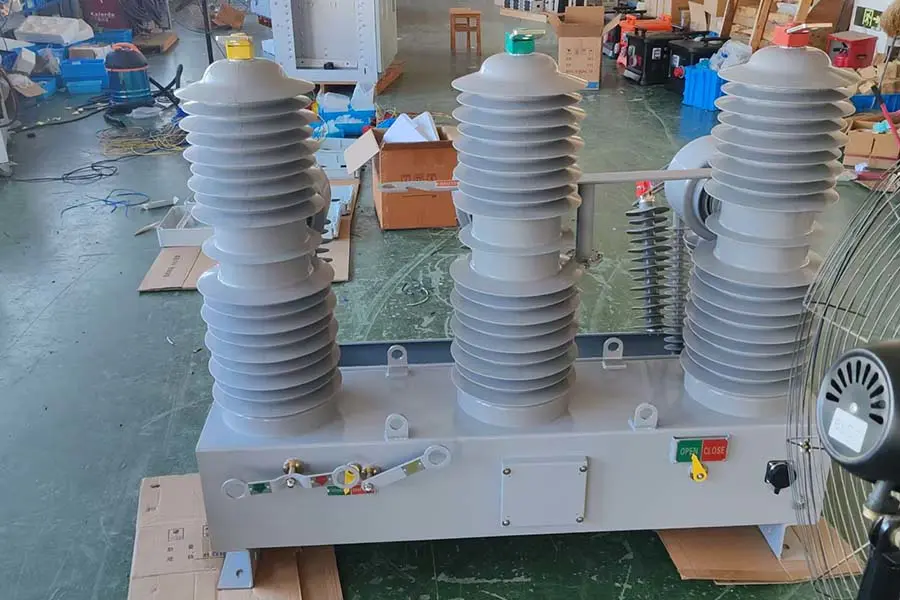

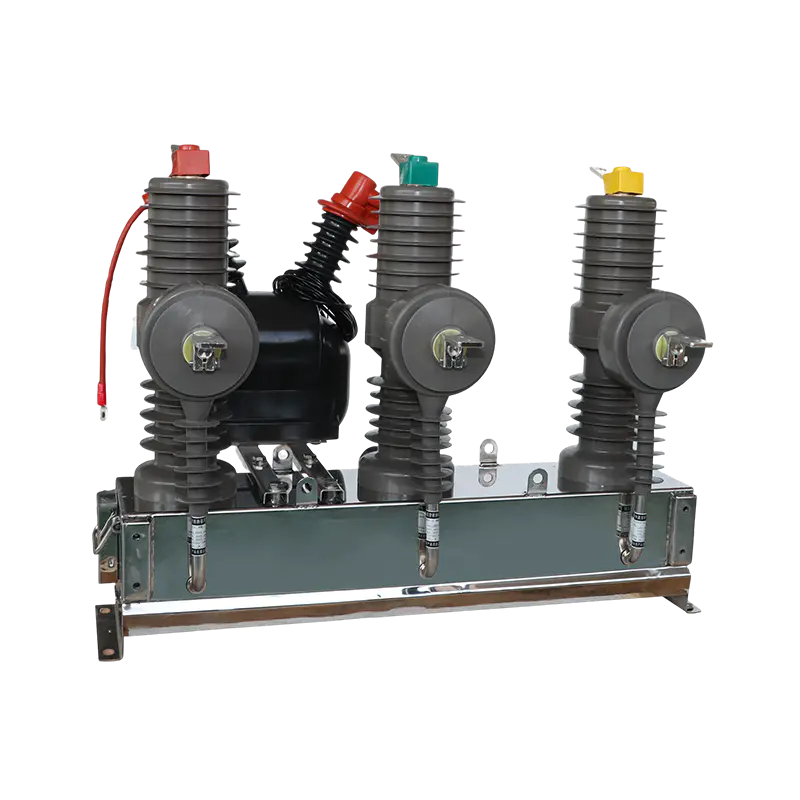

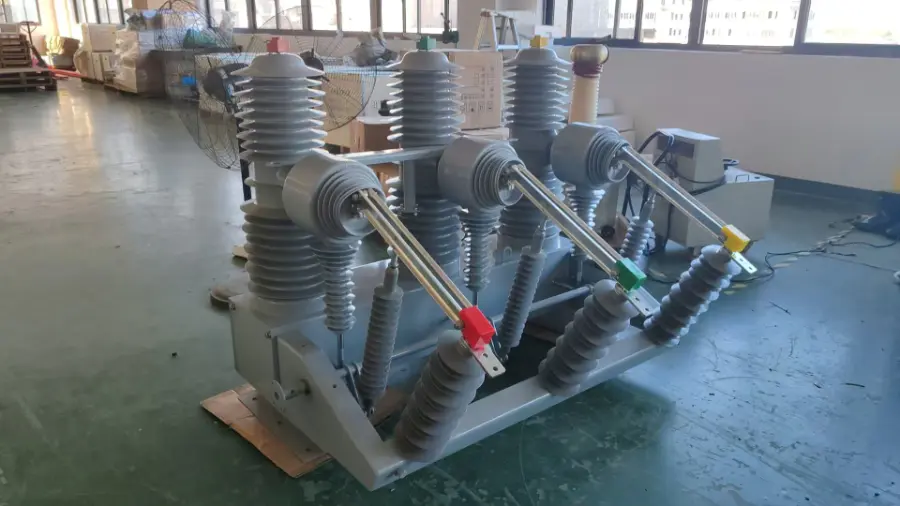

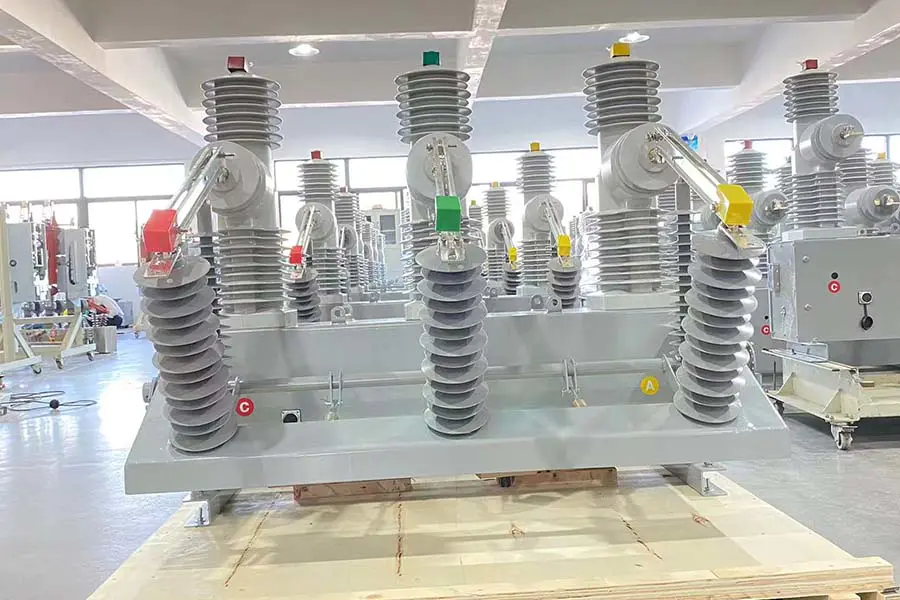

Vonkajší vákuový istič ZW32 pre rozvod vysokého napätia montovaný na stĺp

Popis:

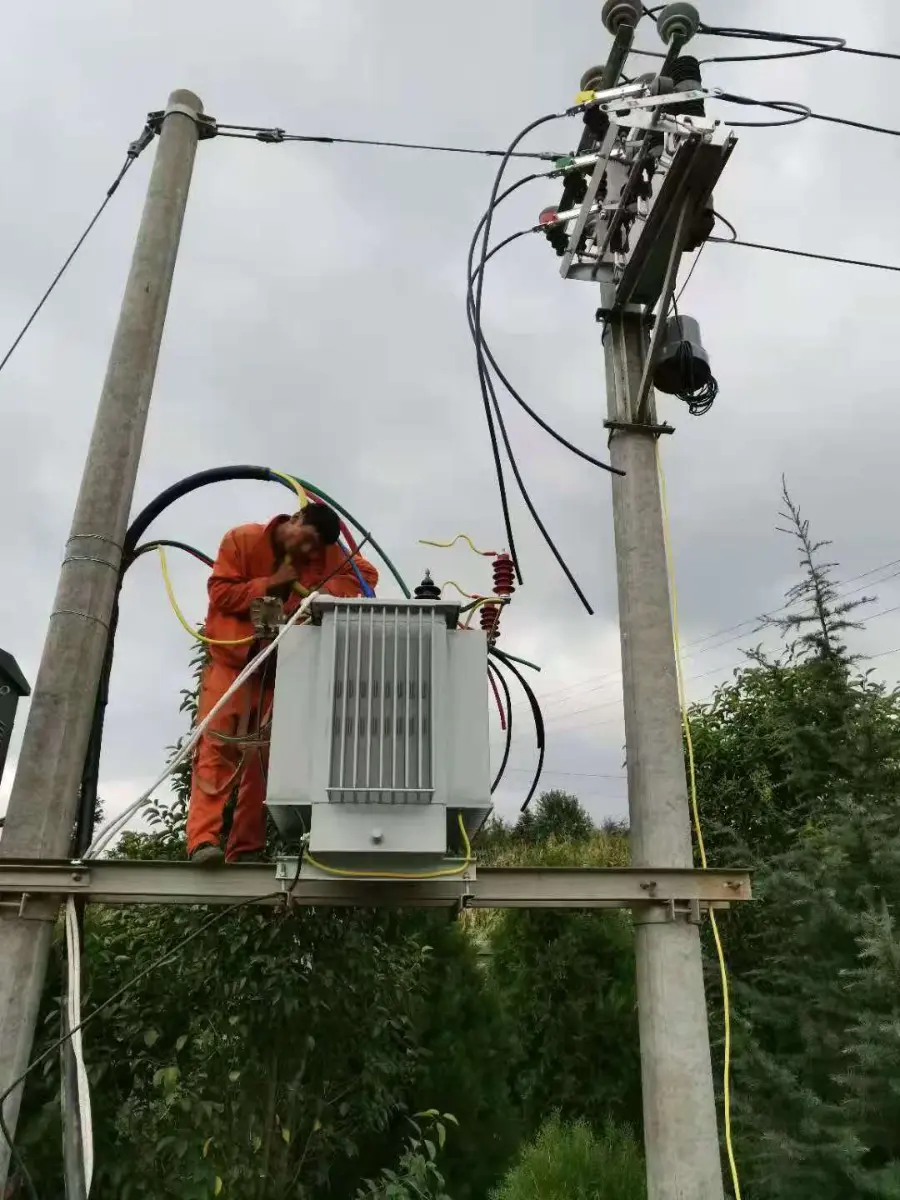

Vákuový istič ZW32 sa používa vonku a zvyčajne sa inštaluje na horný koniec transformátora. Patrí do stĺpového typu a bežne sa inštaluje na vonkajšie úžitkové stĺpy. Existujú aj podlahové inštalácie s krytmi, známe tiež ako stĺpové spínače. Pretože môže prerušiť obvod, je to hraničný bod medzi vysokým a nízkym napätím na hornom konci transformátora, známy tiež ako hraničný spínač. Má nadprúdovú a fázovú stratu nulovej sekvencie ochrany a hrá úlohu pri spínaní obvodov a ochrane záťaží, ako sú transformátory.

Aplikácie:

Vonkajší vákuový istič ZW32 sa široko používa v:

Nadzemné rozvody stredného napätia

Stožiarové rozvody

Vonkajšie rozvodne a ochranné body napájačov

Priemyselné rozvodné siete

Systémy pripojenia k sieti obnoviteľnej energie

Jeho dizajn podporuje nepretržitú vonkajšiu prevádzku pri zachovaní konzistentného spínacieho výkonu a ochrany systému.

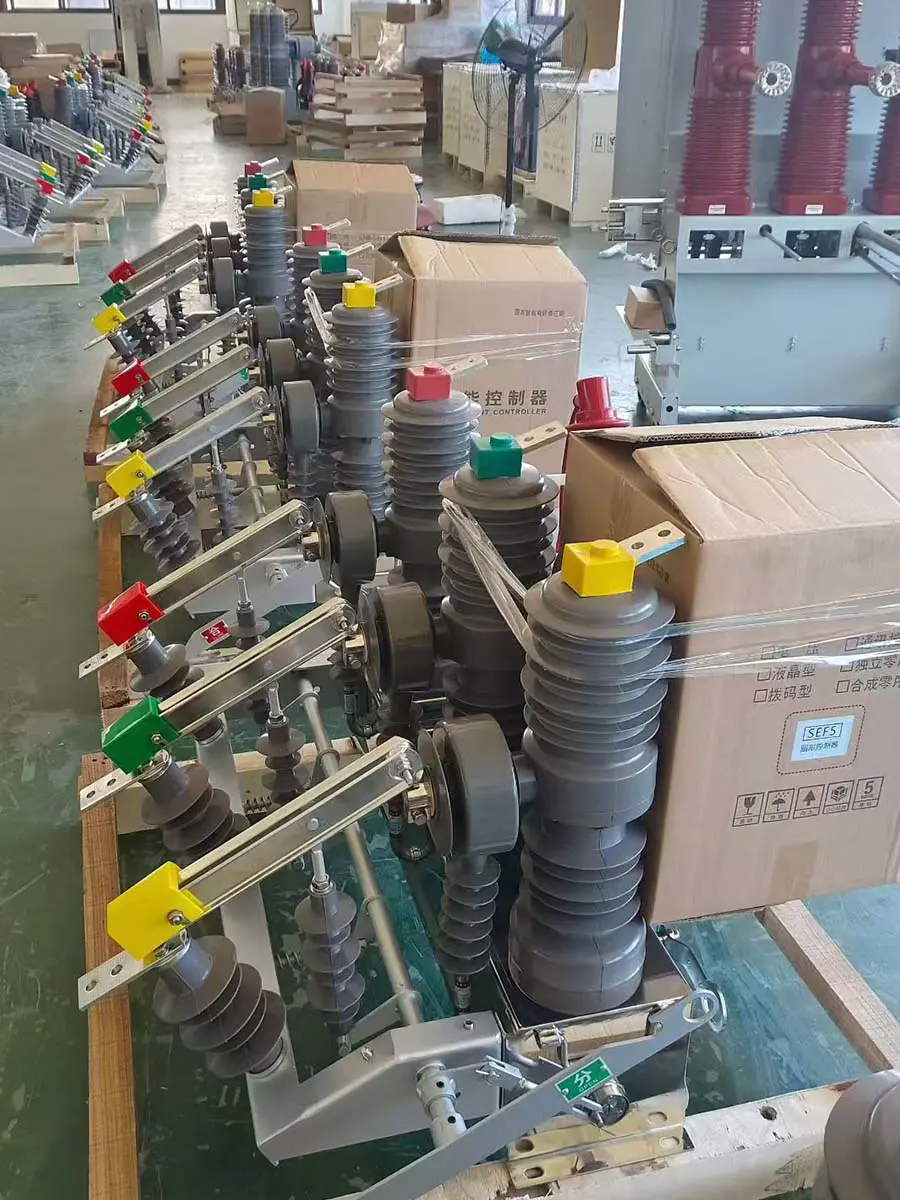

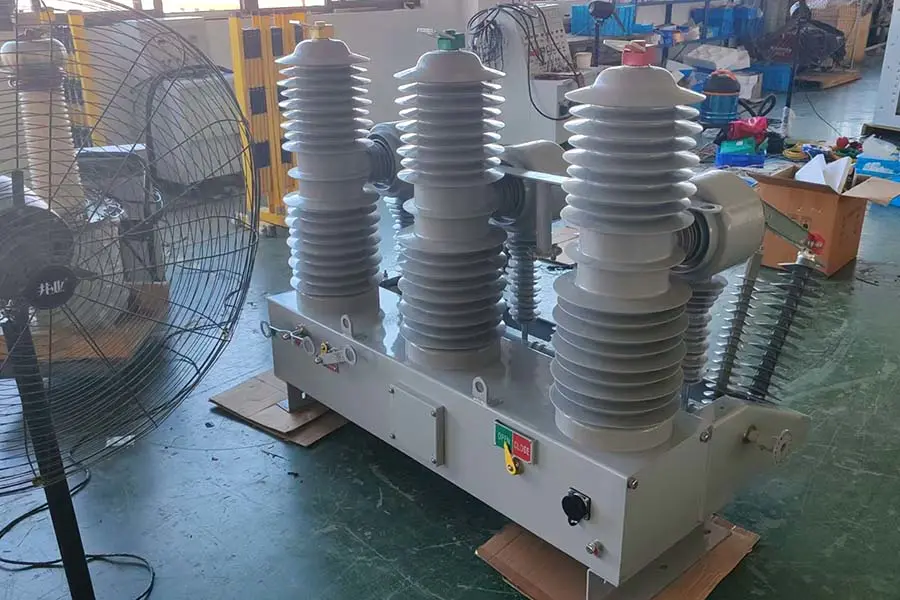

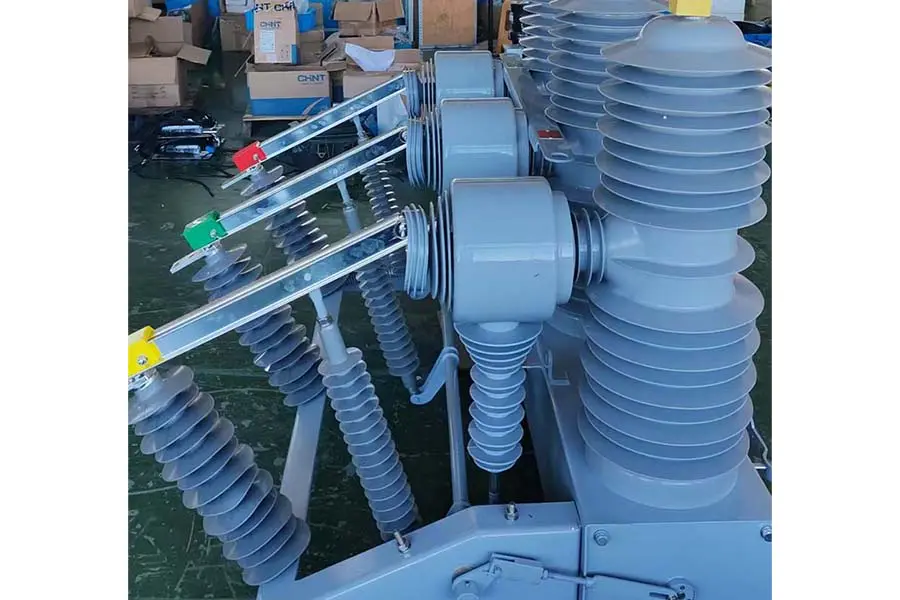

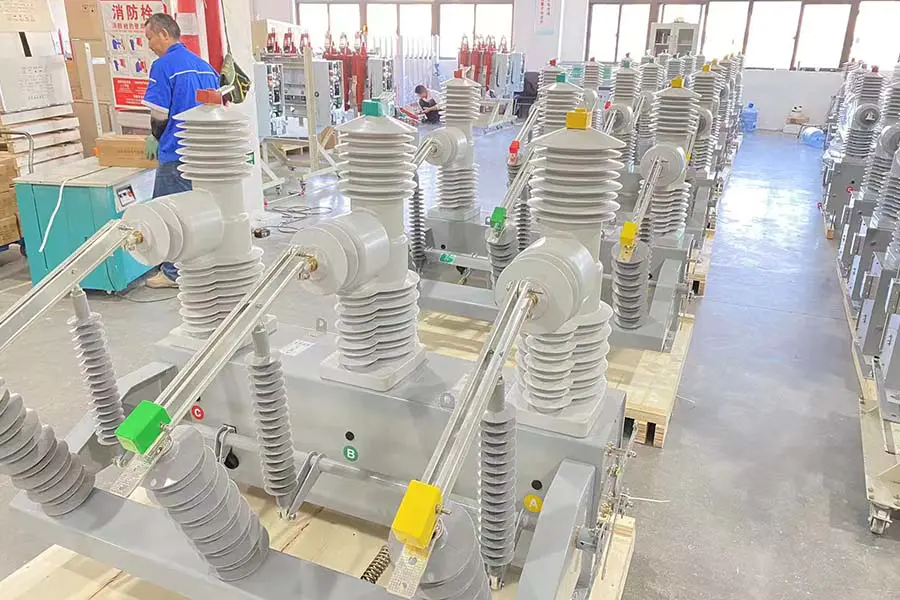

ZW32 VCB workshop
MT ELECTRICZW32
ZW32 Introduction

Ak dôjde k nadprúdu alebo skratu vo výstupnom vedení obvodu, prúdový transformátor dokáže detekovať prúdový signál, ktorý sa prenáša do regulátora. Ovládač vydá príkaz na vypnutie mechanizmu, ktorý poháňa dynamické a statické kontakty vo vnútri vákuovej trubice, aby sa oddelili, čím sa dosiahne odpojenie a prerušenie obvodu, čo zohráva ochrannú úlohu.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging
ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Kategória parametra	Špecifikácia	Poznámky
Menovité napätie	12 kV	Štandard pre distribučné siete
Rated Current	400A, 630A, 1250A	K dispozícii sú vlastné hodnotenia
Menovitý skratový vypínací prúd	16 kA, 20 kA, 25 kA
Menovitý krátkodobý výdržný prúd	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Menovitý špičkový výdržný prúd	40 kA, 50 kA, 63 kA
Menovitá úroveň izolácie	Frekvencia výkonu: 42 kV (1 min) / Bleskový impulz: 75 kV
Mechanický život	10 000 operácií
Elektrická životnosť	10 000 operácií (at rated current)	Rozbitie plnej kapacity
Stredný prerušovač	Vákuum	Uzavretá keramická fľaša
Operačný mechanizmus	jar	Manuálne alebo motorizované
Riadiace napätie	AC/DC 110V, 220V	Voliteľné 24V, 48V
Stupeň ochrany	IP67	Vhodné do drsného prostredia
Rozmery (V×Š×H)	880 × 560 × 680 mm	Kompaktný dizajn
Hmotnosť	Pribl. 130 kg	Jednoduchá inštalácia

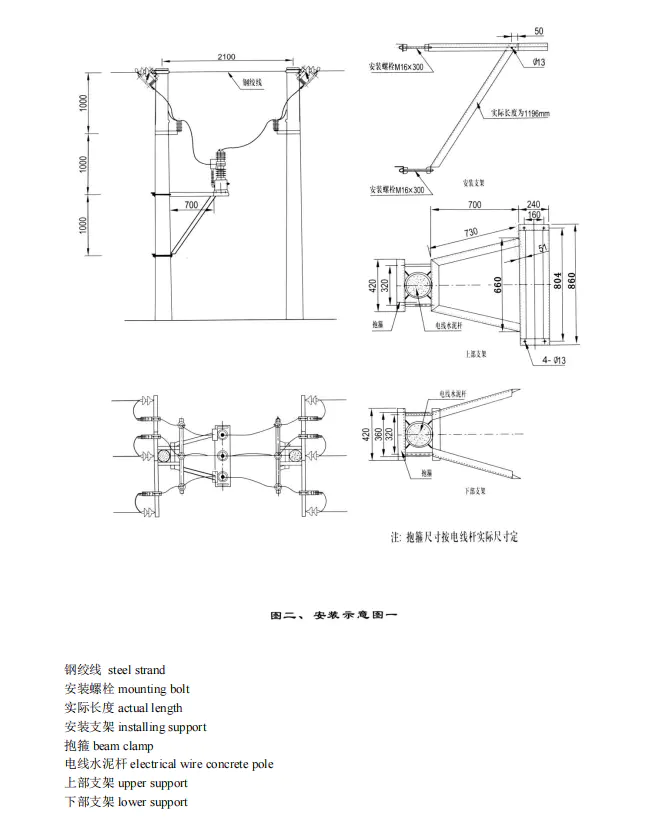

Spôsob inštalácie	Na tyči	Vonkajšie použitie
Teplota okolia	-40 °C až 55 °C	Široký prevádzkový rozsah
Nadmorská výška	≤ 4000 m	K dispozícii je vysokohorská verzia
