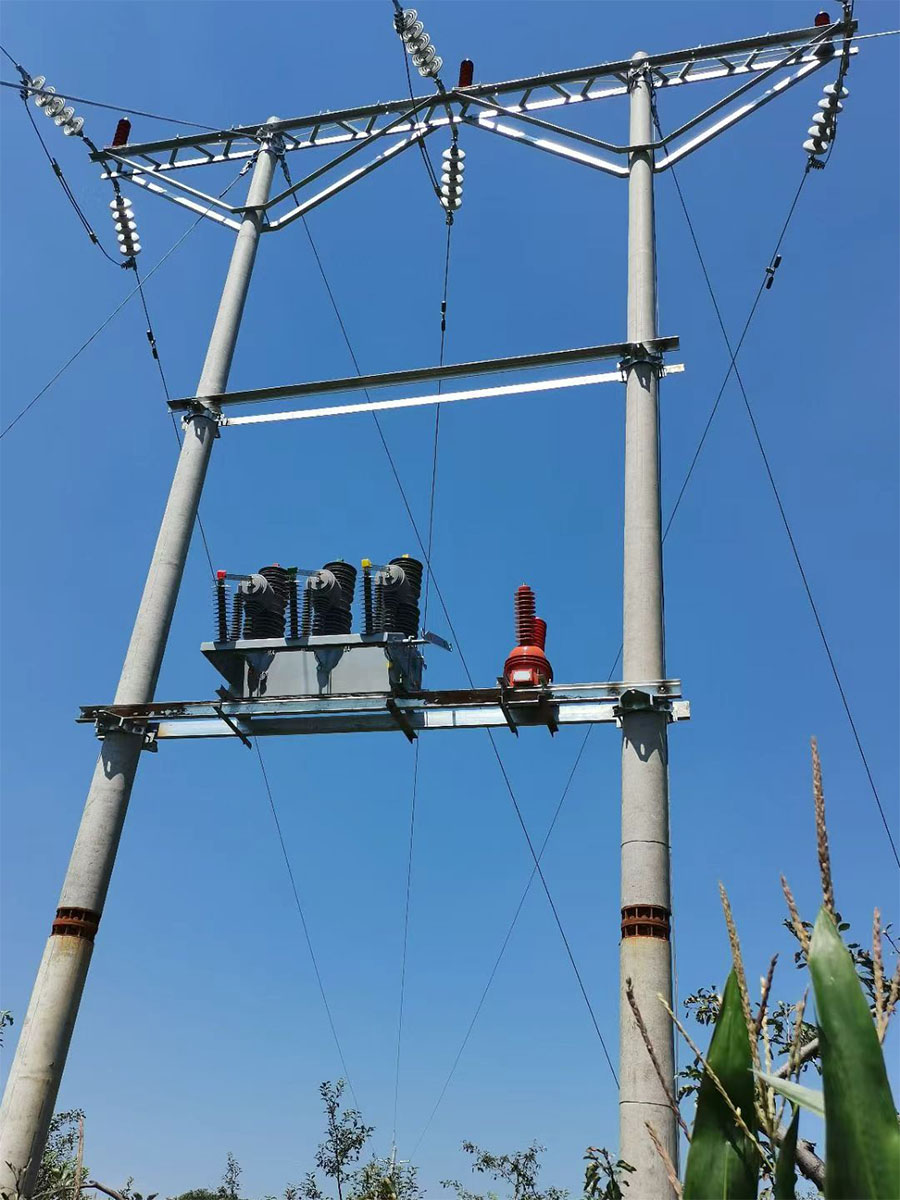

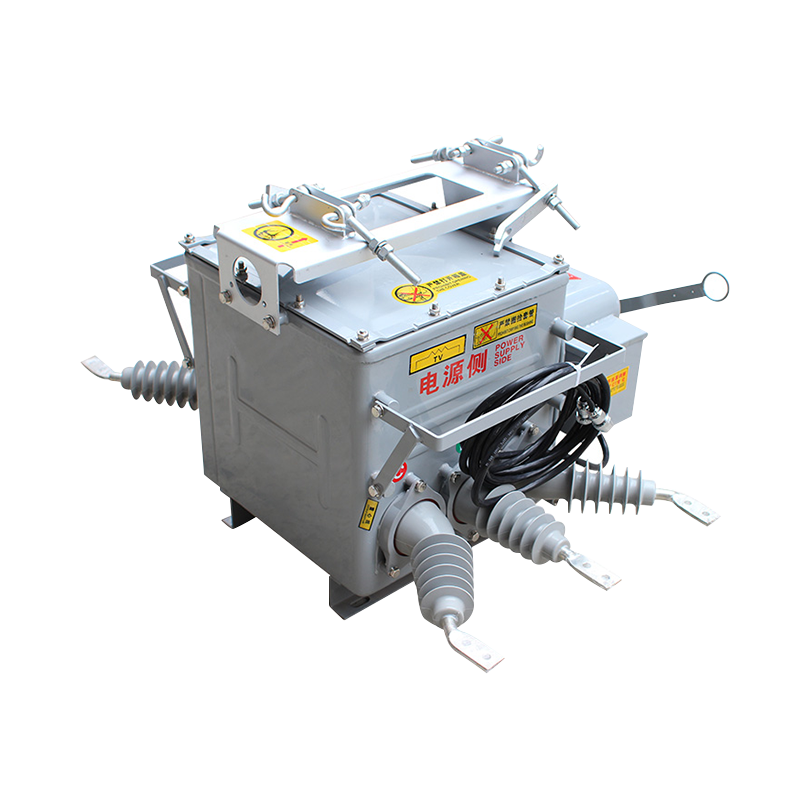

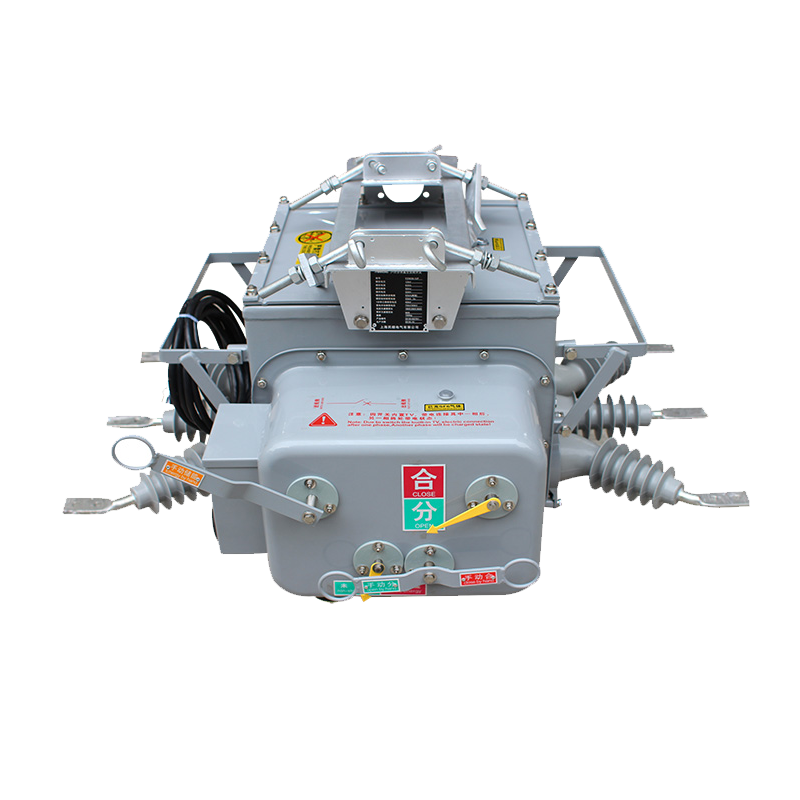

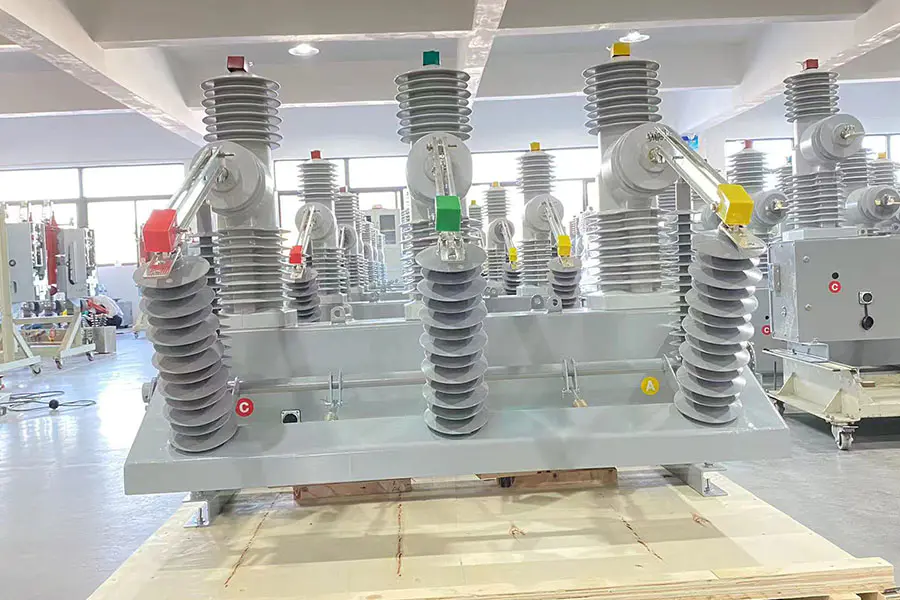

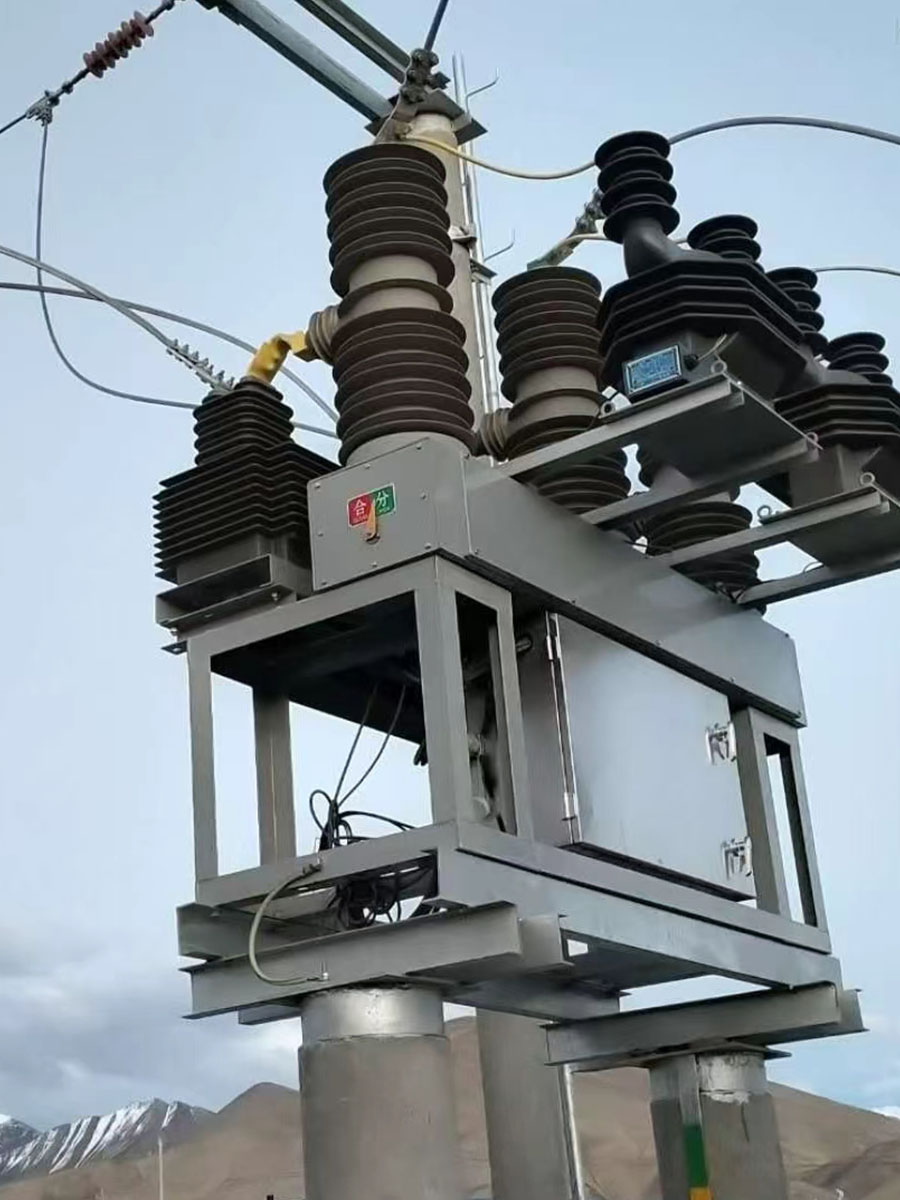

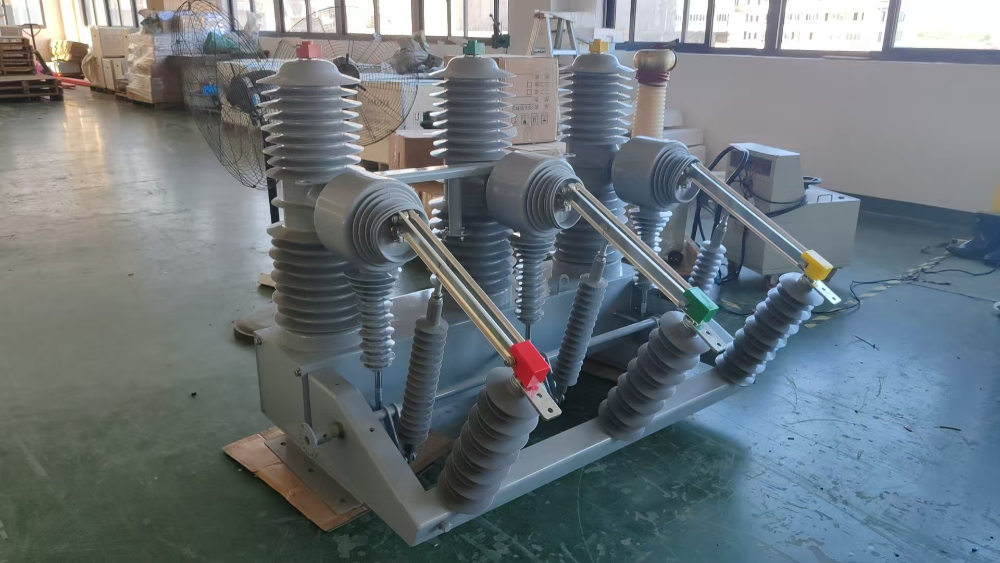

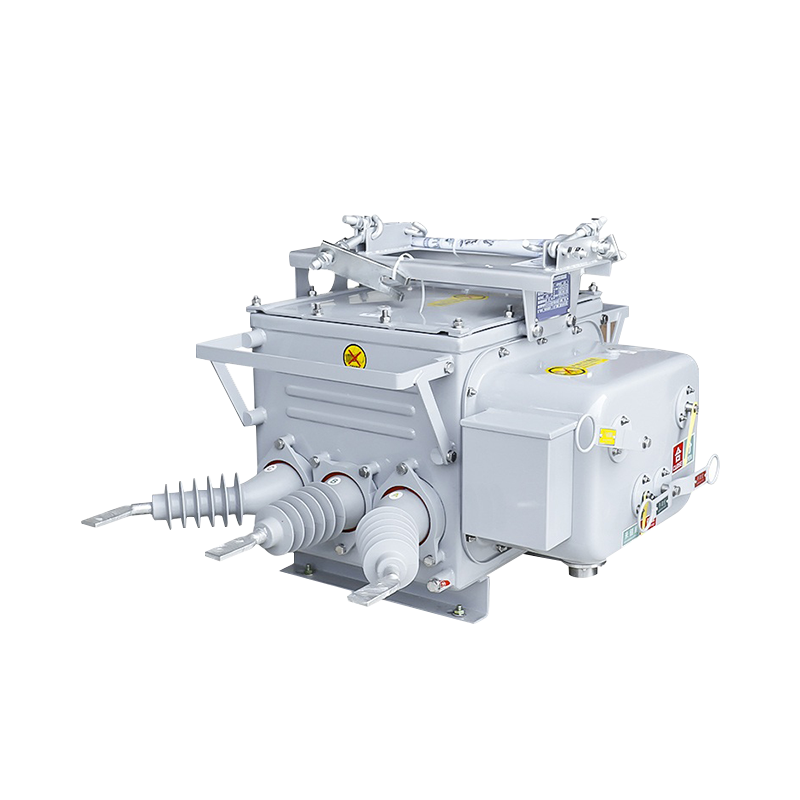

Vonkajší vákuový istič ZW20 pre rozvod vysokého napätia montovaný na stĺp

Tento istič je integrované vonkajšie inteligentné zariadenie na distribúciu energie, ktoré sa delí hlavne na tri časti:

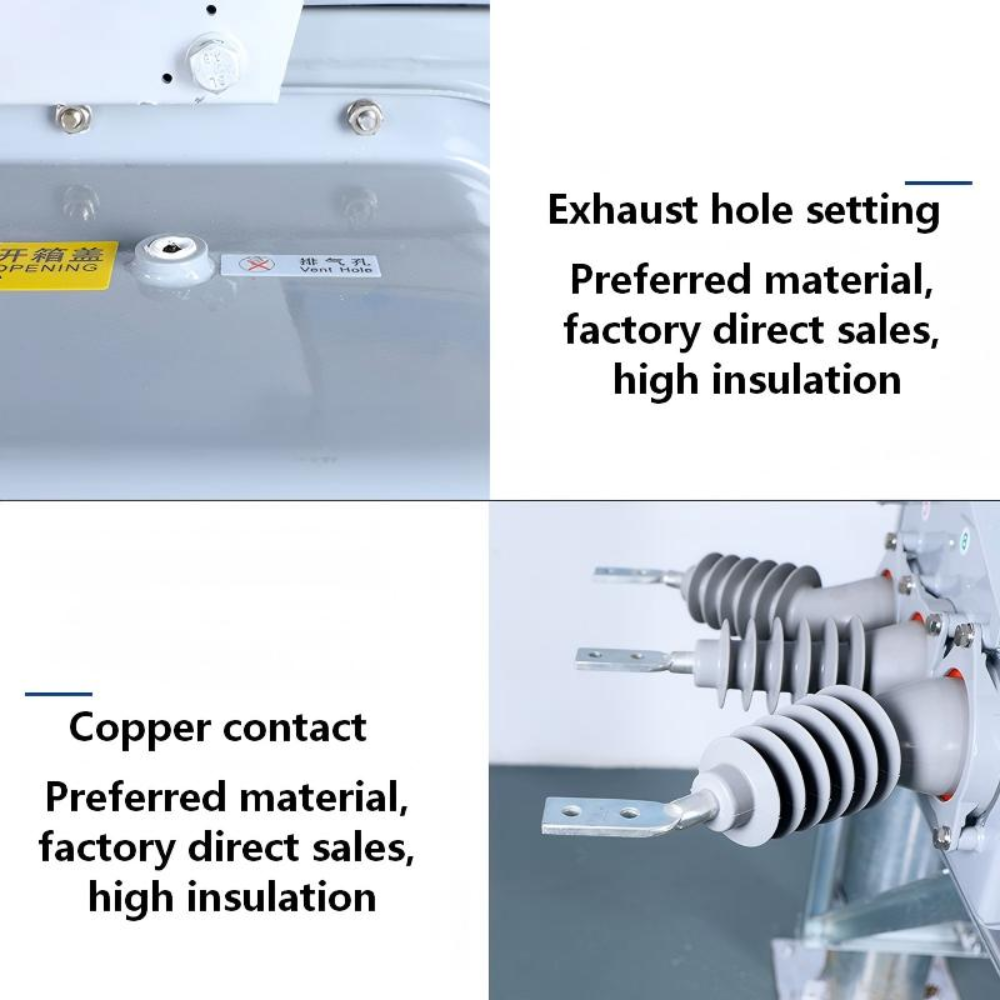

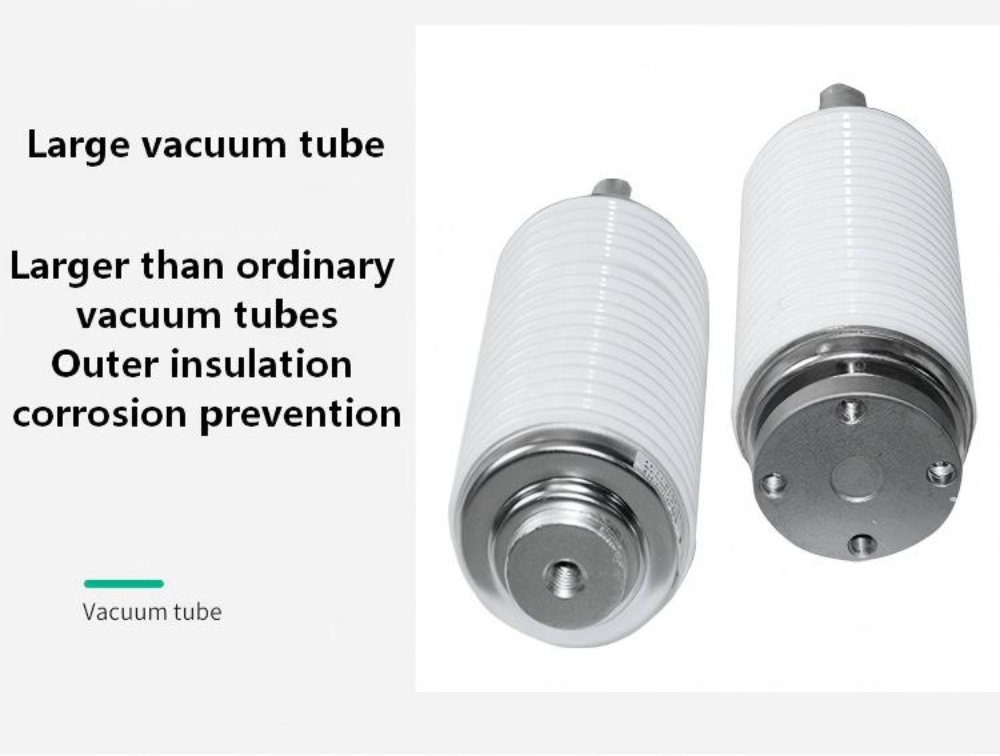

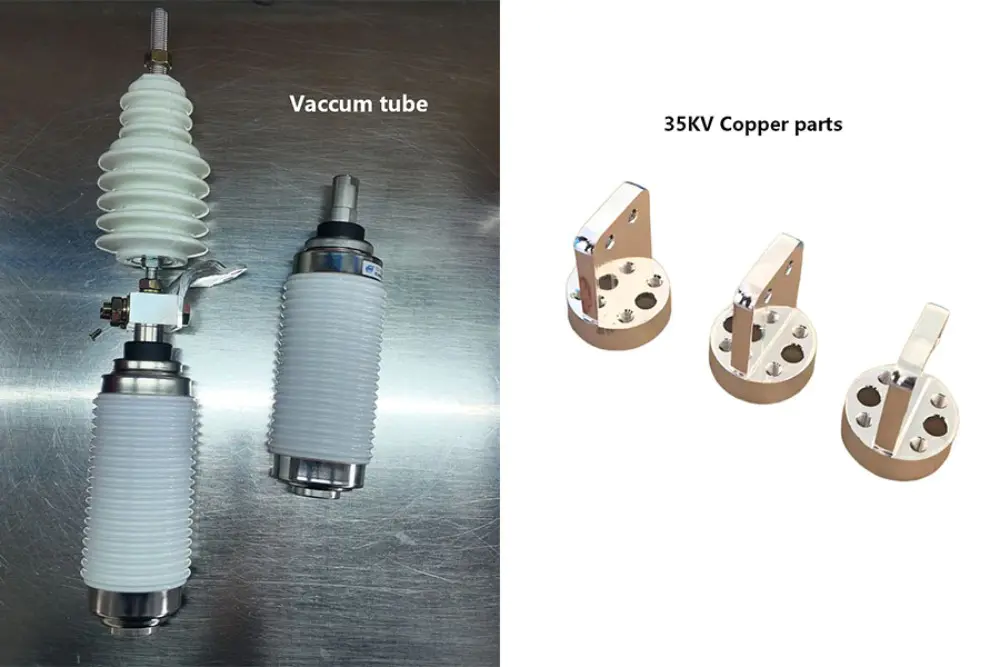

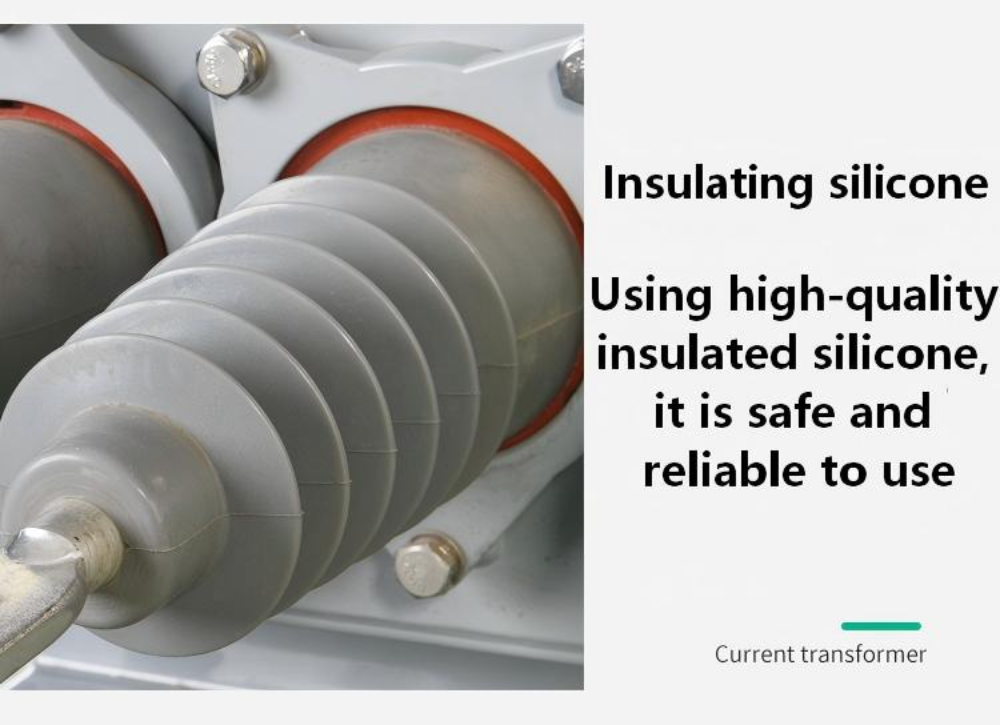

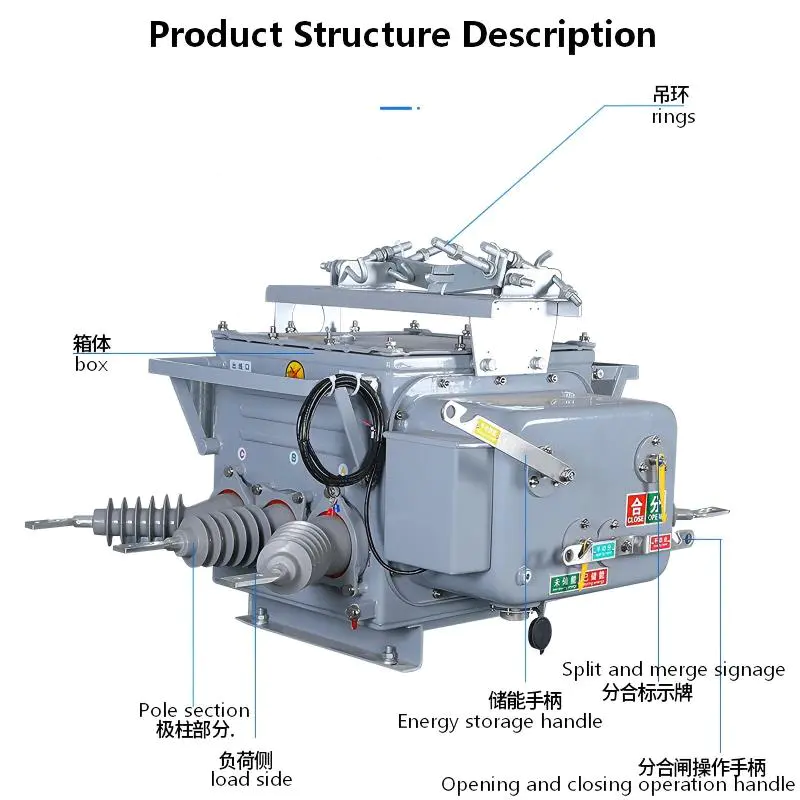

Telo ističa: Toto je jadro zariadenia. Vodivý obvod je presne spojený s vákuovou zhášacou komorou prostredníctvom komponentov, ako sú vstupné a výstupné vodivé póly, vodivé svorky atď., aby sa dosiahlo zapnutie/vypnutie prúdu. Pokiaľ ide o izoláciu a tesnenie, dizajn je vynikajúci: vodivá tyč je vyrobená z epoxidovej živice a iných materiálov odliatych ako celok, aby sa zabezpečil vynikajúci vonkajší izolačný výkon; Súčasne plášť využíva vyspelú tesniacu technológiu a tesniace komponenty, ako sú "O" krúžky, aby sa zabezpečila dobrá celková vzduchotesnosť.

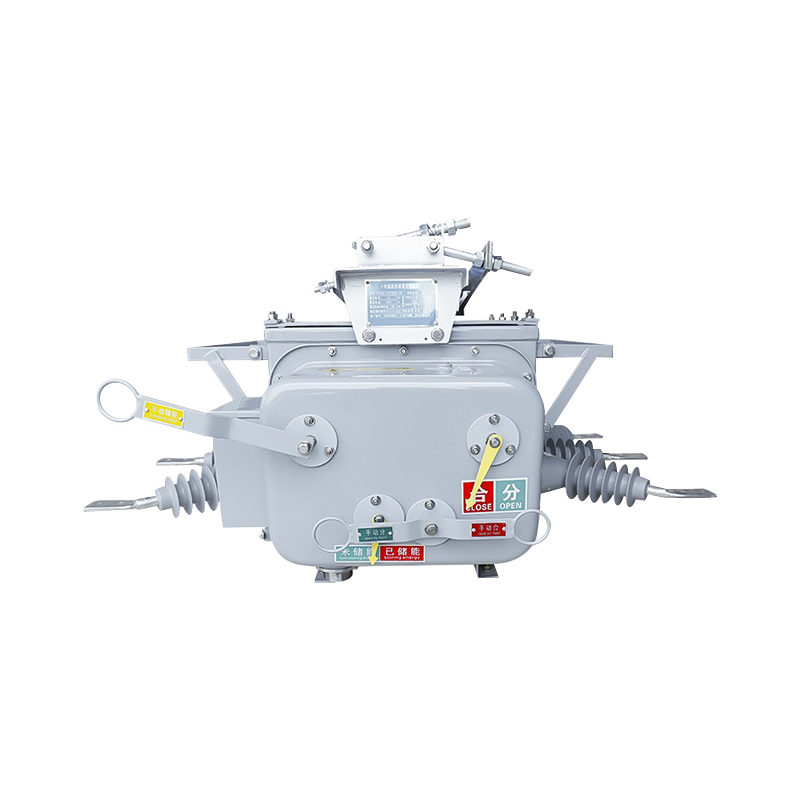

Ovládací mechanizmus: Mechanizmus má komplexné funkcie, podporuje akumuláciu elektrickej energie a otváranie/zatváranie, pričom si zachováva aj núdzovú funkciu manuálneho ovládania. Integruje viacero komponentov, ako sú zatváracie pružiny, systémy akumulácie energie, uvoľňovacie zariadenia, otváracie a zatváracie cievky a pomocné spínače, a je „riadiacim centrom“, ktoré riadi presnú činnosť ističa.

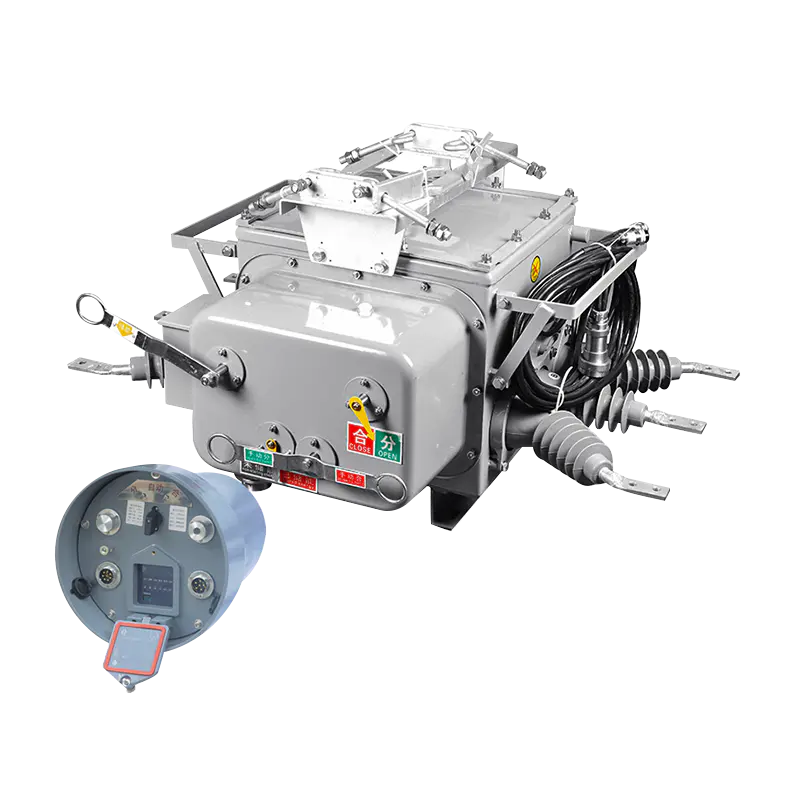

Kompletné zloženie zostavy: Celá zostava hraničných vákuových ističov nie je jedno zariadenie, ale systém. Skladá sa hlavne z vákuového ističa ZW20A-12, zladeného s inteligentným ovládačom FDR-02 alebo CH-40 pre logické posúdenie a doplneného napäťovým transformátorom (JDZW-10) na poskytovanie signálov, ktoré tvoria kompletné bezúdržbové riešenie.

Hlavná hodnota tohto zariadenia spočíva v jeho inteligentných a automatizovaných schopnostiach spracovania porúch, ktoré dosahujú najmä tri hlavné funkcie:

Automatická izolácia skratu medzi fázami: Keď dôjde k skratu medzi fázami v užívateľskom odbočnom vedení, môže sa rýchlo vypnúť pred ochranným zásahom rozvodne vyššej úrovne a udržiavať zablokovaný stav, čím sa chyba striktne obmedzí na stranu užívateľa a zabráni jej ovplyvneniu hlavnej elektrickej siete a iných používateľov.

Automatické odstránenie poruchy jednofázového uzemnenia: Pri poruchách jednofázového uzemnenia, ktoré sa vyskytnú na strane užívateľa, môže tiež prevziať iniciatívu na automatické odpojenie a odstránenie poruchy. Tento proces je veľmi rýchly, takže je takmer nepostrehnuteľný pre rozvodňu vyššej úrovne a ostatných používateľov na tej istej linke, čo výrazne zlepšuje spoľahlivosť napájacieho zdroja a používateľskú skúsenosť.

Rýchla lokalizácia miesta poruchy: Po vykonaní akcie môže aktívne hlásiť informácie o poruche. Personál údržby môže použiť špecializované vybavenie (ako sú vreckové počítače) na rýchle čítanie údajov na mieste, presné určenie príčiny porúch a zodpovedných používateľov, čím sa výrazne skráti čas na riešenie problémov a obnovenie napájania.
