Name: Vysokonapäťový vnútorný vákuový istič VS1 12 kV 1250 A pre rozvádzač VN
Rating: 5 (99 reviews)

Vysokonapäťový vnútorný vákuový istič VS1 12 kV 1250 A pre rozvádzač VN

Popis:

Vnútorný vákuový istič (VCB) MINGTUO 12kV je špeciálne navrhnutý pre aplikácie rozvádzačov stredného napätia a poskytuje vysokovýkonnú ochranu a riadenie pre priemyselné, komerčné a infraštruktúrne energetické systémy. Tento istič s menovitým prúdom 1250 A je vhodný pre pevnú aj výsuvnú inštaláciu, ponúka robustnú schopnosť prerušiť poruchu, dlhú prevádzkovú životnosť a pokročilé bezpečnostné funkcie. Jeho kompaktný a modulárny dizajn zaisťuje spoľahlivú prevádzku a zároveň zjednodušuje postupy údržby a inštalácie.

Tento strednonapäťový vnútorný vákuový istič ponúka kompletné riešenie pre bezpečnú, spoľahlivú a efektívnu distribúciu energie. Jeho flexibilná inštalácia, pokročilá technológia prerušenia vákua, dlhá životnosť a komplexné ochranné funkcie ho robia vhodným pre širokú škálu priemyselných, komerčných a kritických infraštruktúrnych aplikácií.

Aplikácie:

MINGTUO VCB sú základnými komponentmi v strednonapäťových elektrických systémoch, ktoré poskytujú kontrolu aj ochranu v rôznych scenároch:

Generovanie energie:

Ochrana generátora a riadenie výkonu v tepelných a vodných elektrárňach

Integrácia so solárnymi a veternými energetickými systémami

Pomocný rozvod energie pre zariadenia závodu

Prenosové a distribučné siete:

Ochrana napájačov rozvodní a distribučných transformátorov

Aplikácie kruhovej hlavnej jednotky a vnútorných rozvádzačov

Izolácia porúch v mestských a priemyselných rozvodoch energie

Priemyselné systémy:

Vysokokapacitná ochrana motora v oceliarňach a výrobných závodoch

Istenie transformátorov a usmerňovačov v chemických zariadeniach

Podzemné a povrchové rozvody energie v banských prevádzkach

Infraštruktúra a verejné služby:

Trakčné napájacie systémy železníc a metra

Záložná ochrana letísk, nemocníc a dátových centier

Rozvod elektrickej energie pre priemyselné parky a komerčné budovy

Drsné alebo špeciálne prostredia:

Elektrické systémy plošín na mori

Ťažobné operácie v púšti a extrémne klimatické zariadenia

Výškové rozvodne vyžadujúce robustné a spoľahlivé ističe

High Voltage Vacuum Circuit Breaker

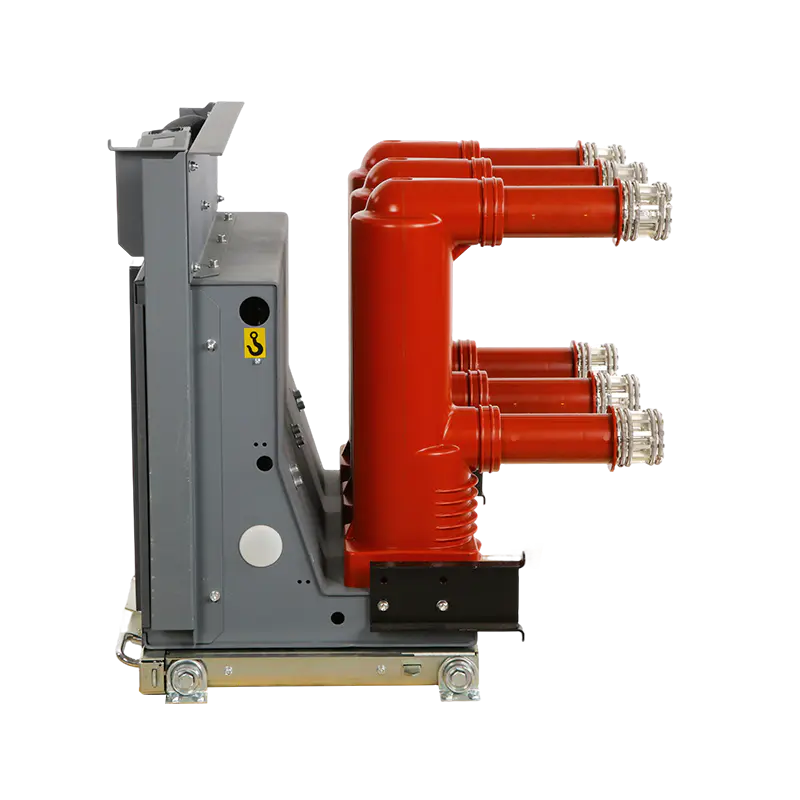

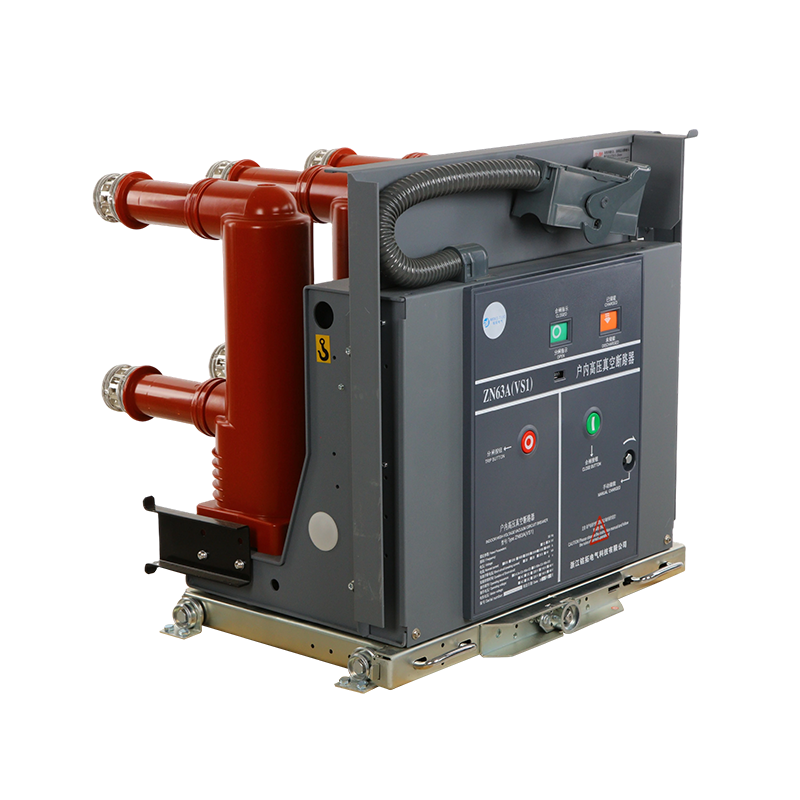

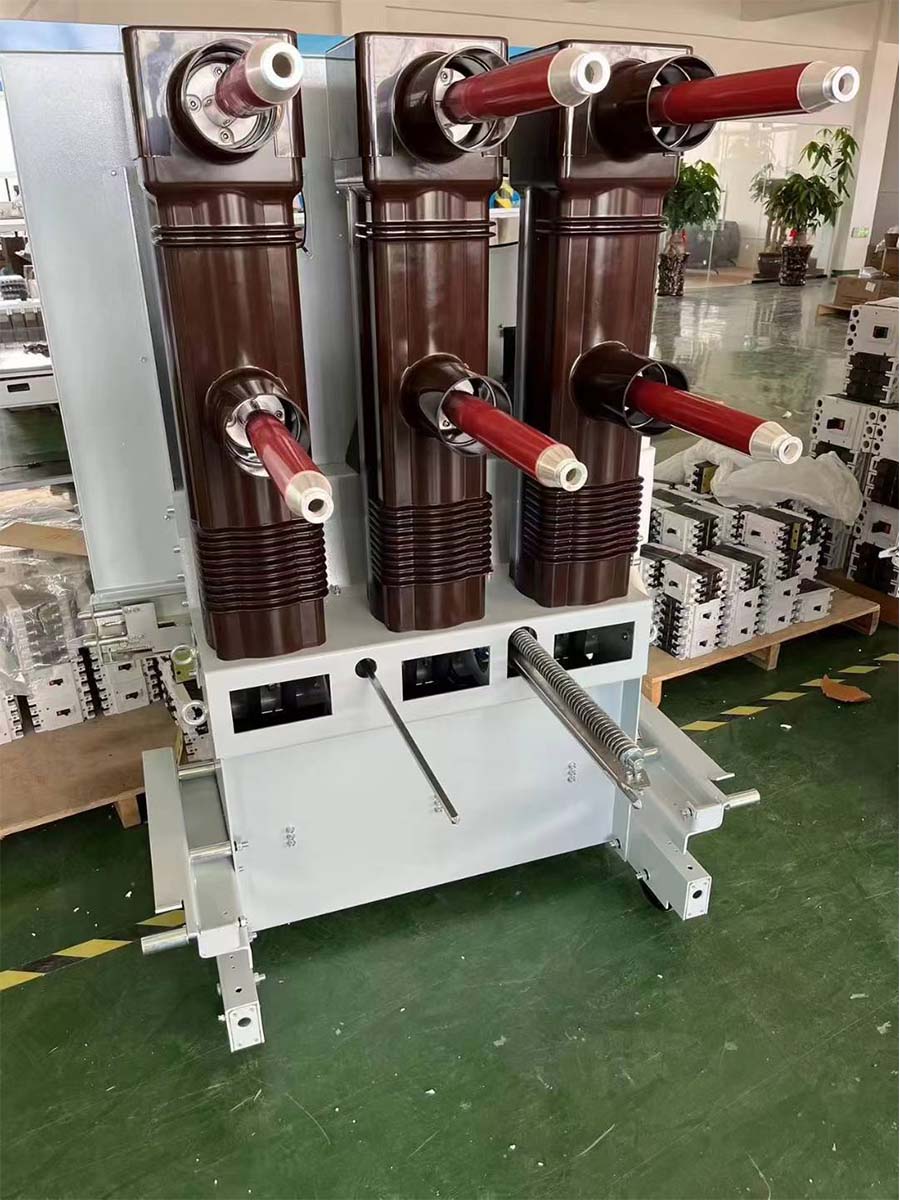

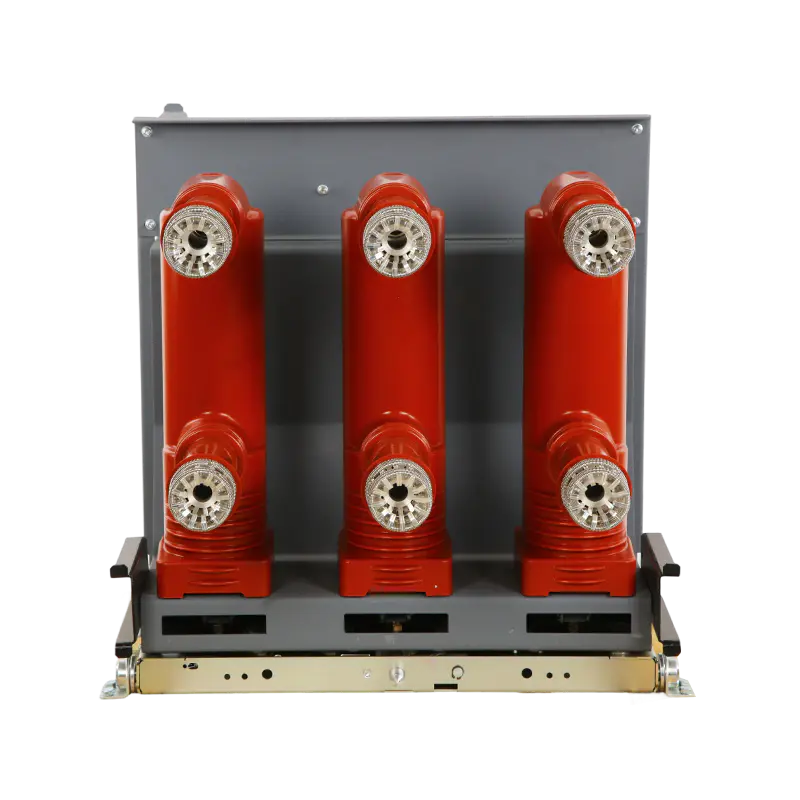

VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

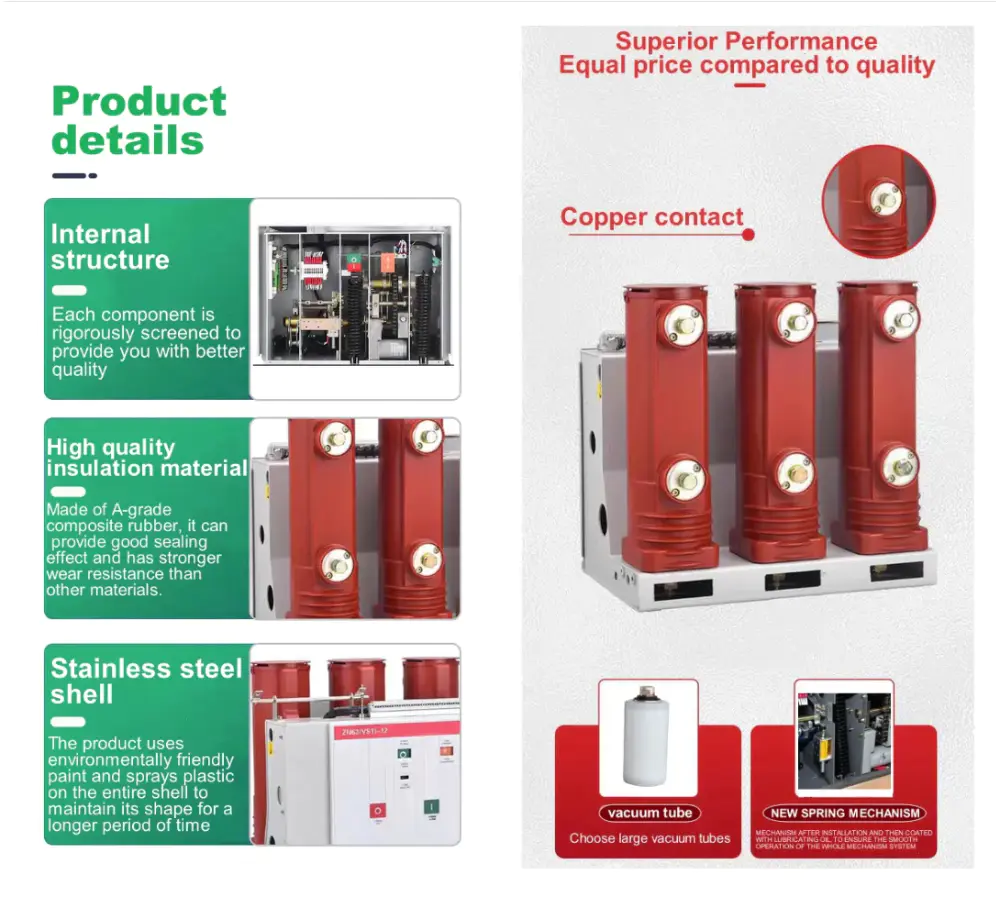

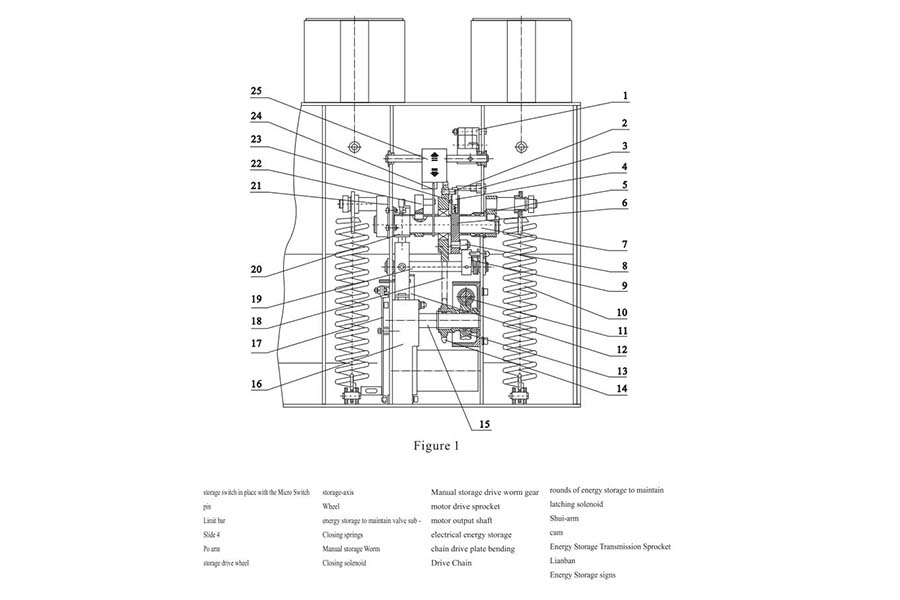

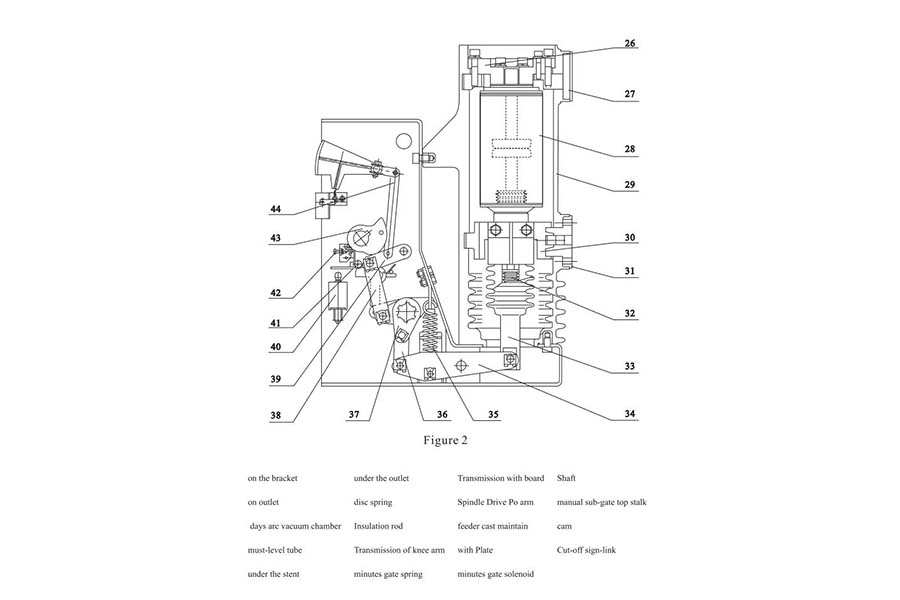

VCB Composition

Pri normálnej prevádzke zostávajú hlavné kontakty ističa zatvorené, čo umožňuje neprerušovaný tok prúdu. Počas preťaženia alebo skratu sa aktivuje tepelný alebo magnetický vypínací mechanizmus. Pružinový mechanizmus zaisťuje rýchle oddelenie kontaktov a vytvára riadený elektrický oblúk. Tento oblúk je okamžite nasmerovaný do vákuového prerušovača, kde sa ochladí, rozdelí a zhasne. Tento proces izoluje chybnú časť, chráni nadväzujúce zariadenia a zabraňuje poškodeniu celého systému. Výsledkom je rýchle odstraňovanie porúch, bezpečná prevádzka a minimálne požiadavky na údržbu.

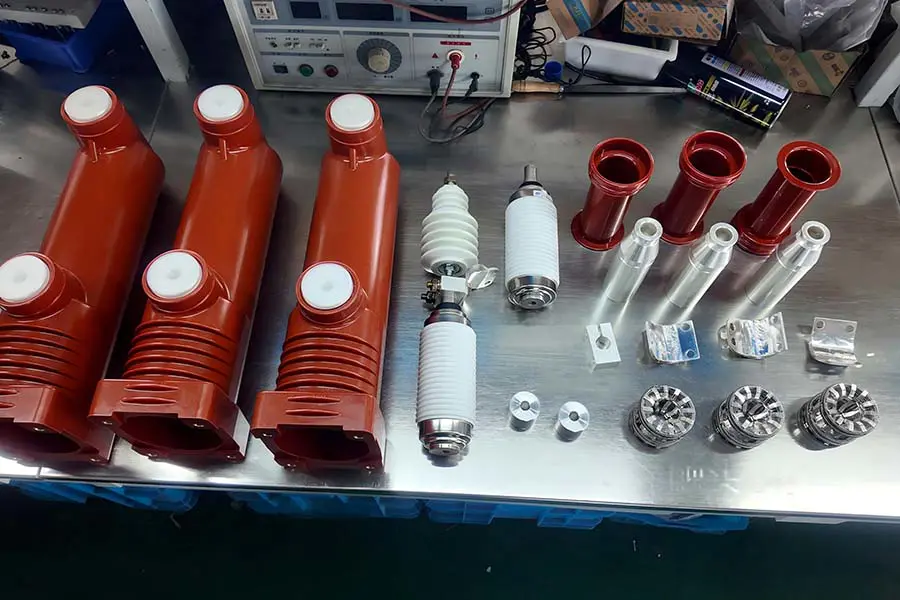

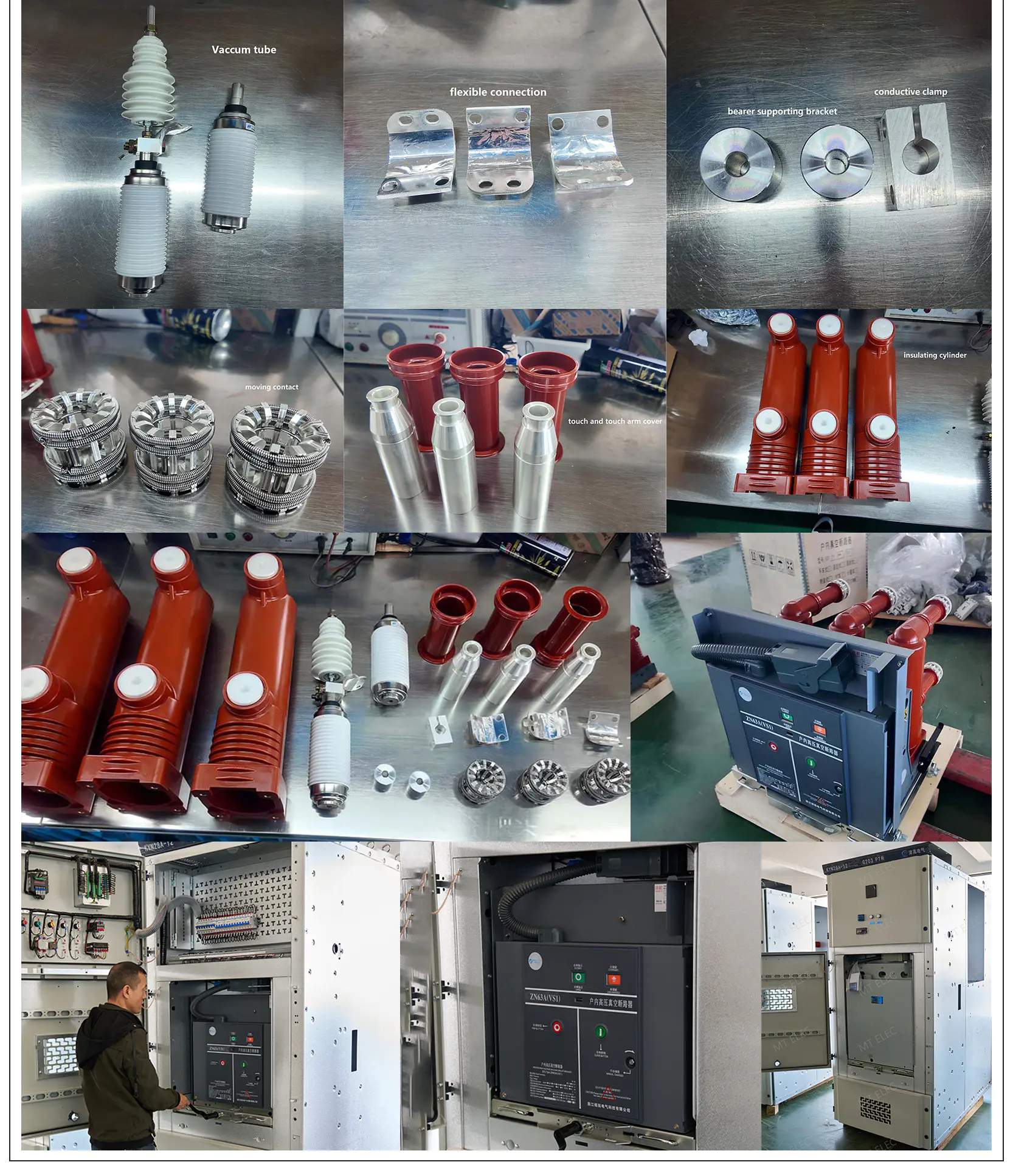

Príslušenstvo produktov

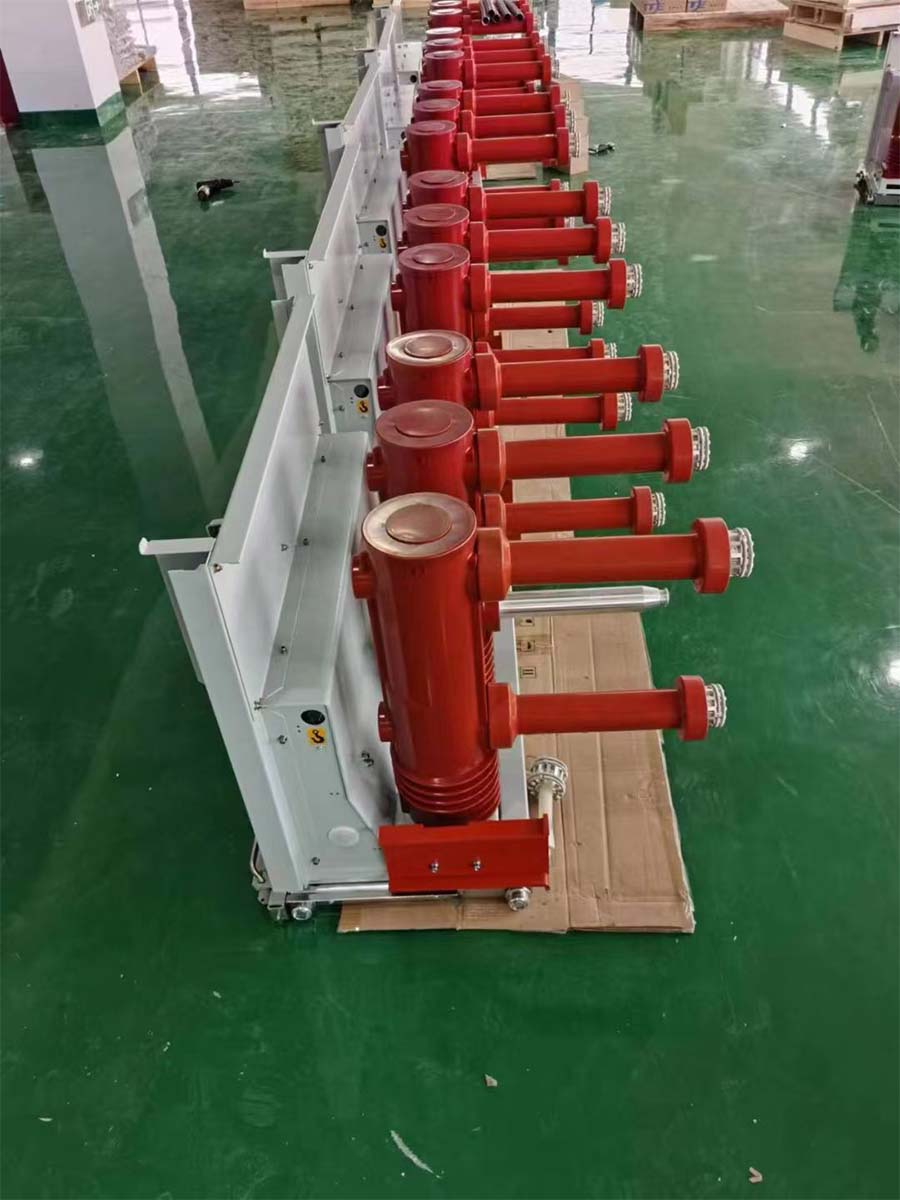

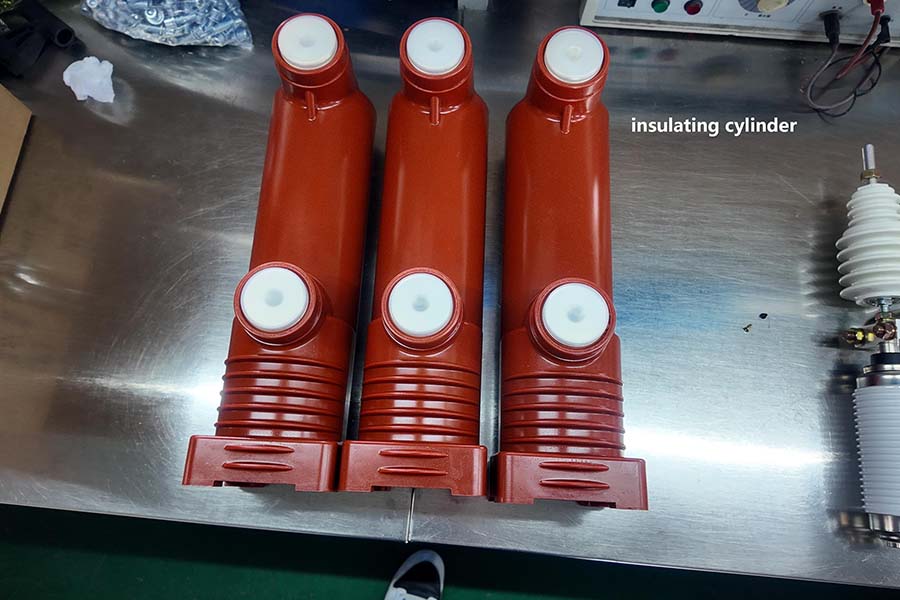

Insulating Cylinder
Main Product

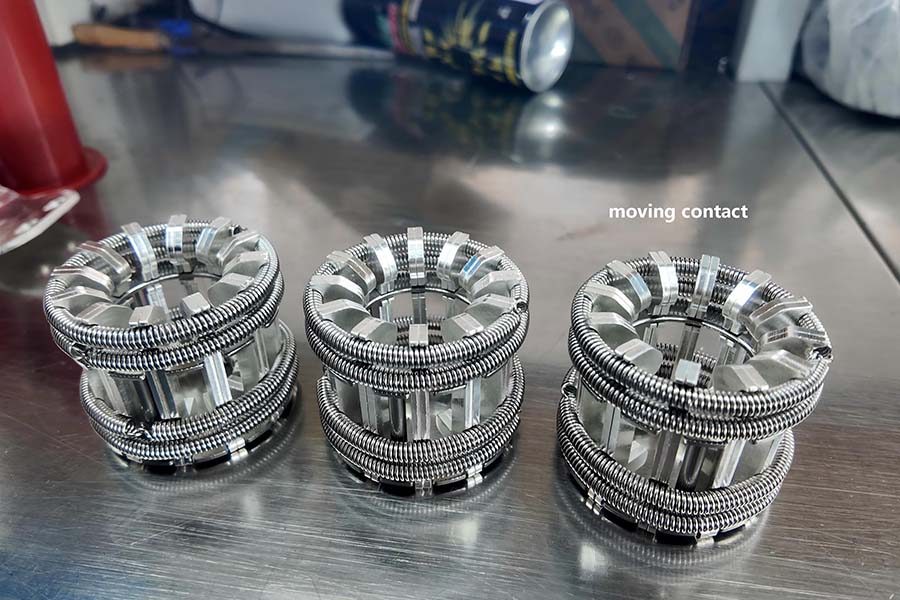

Moving Contact

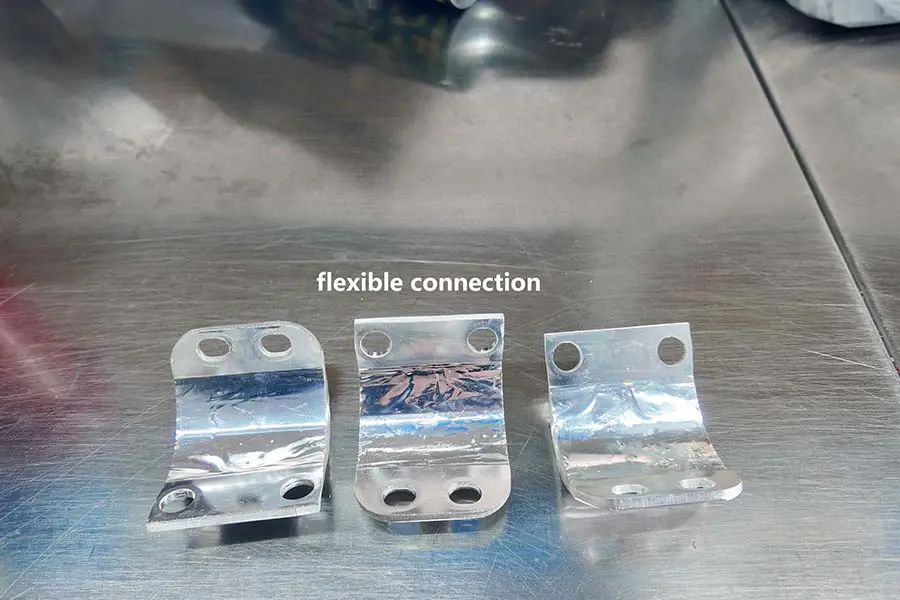

Flexible Connection

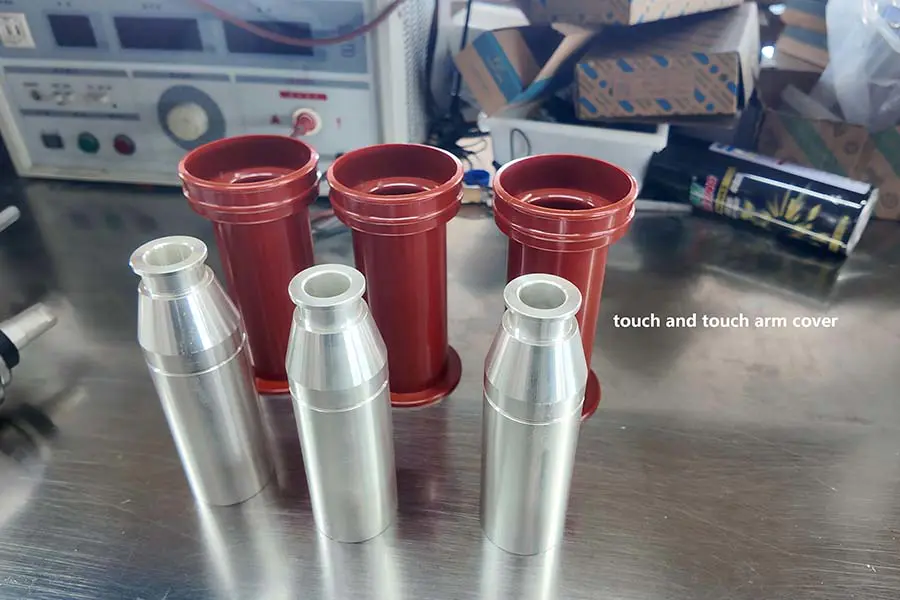

Touch And Touch Arm Cover

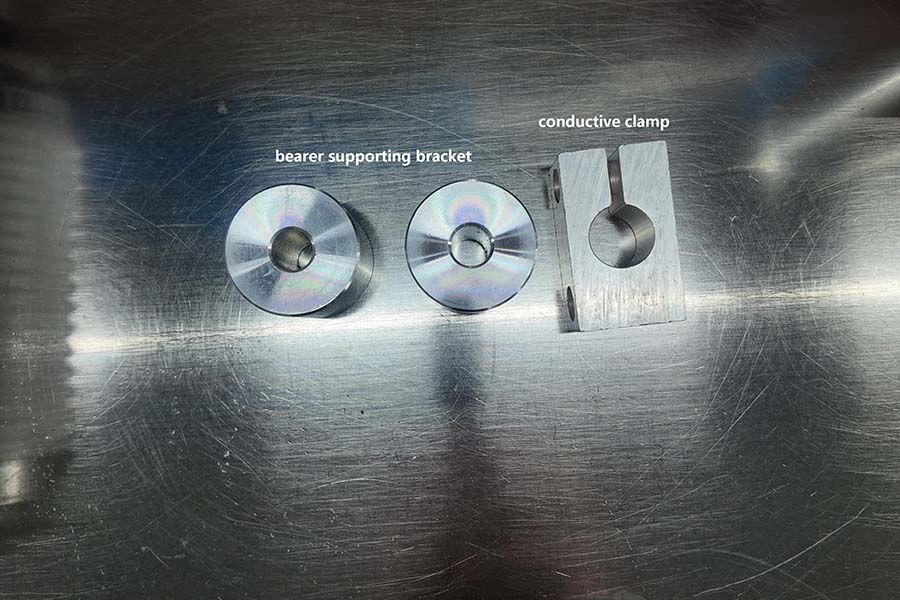

Bearer Supporting Bracket
Insulating Cylinder

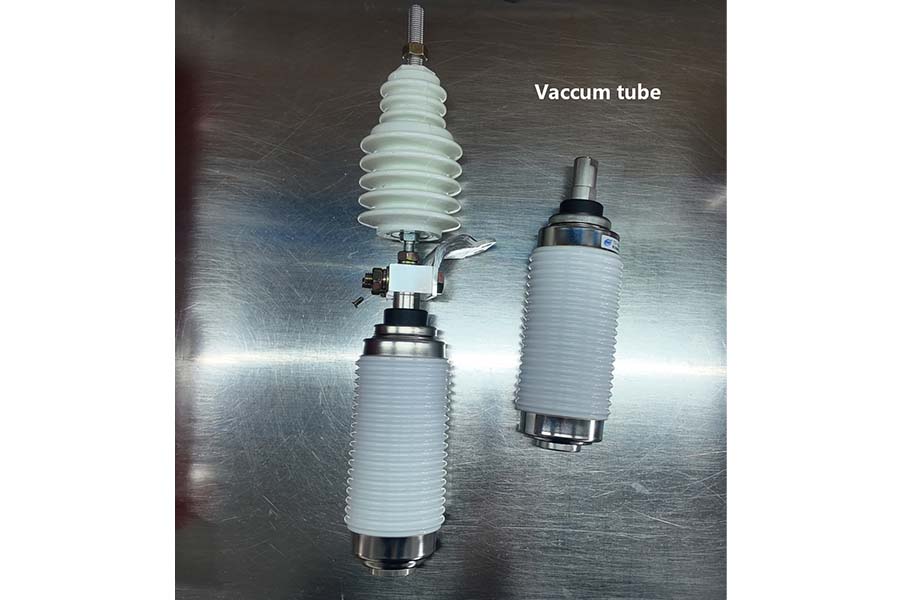

Vaccum Tube

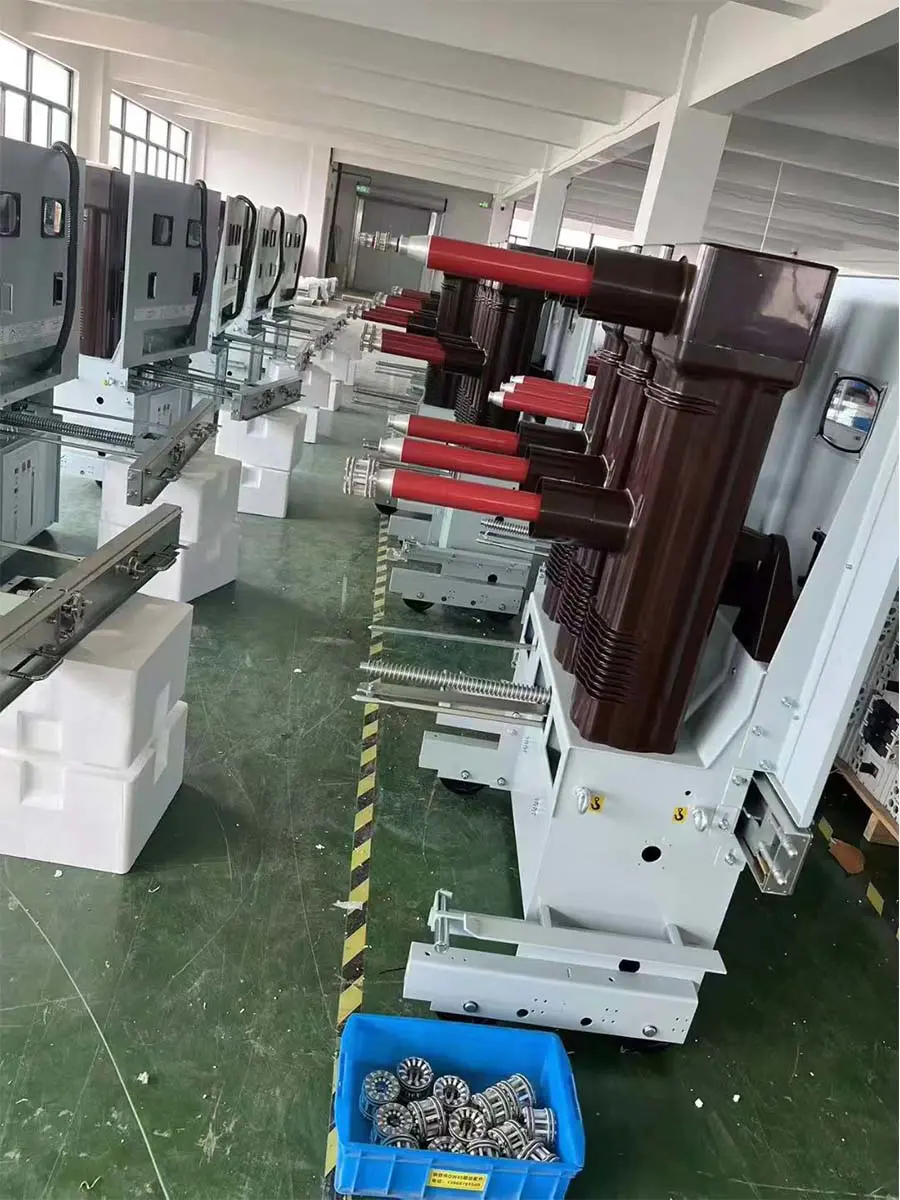

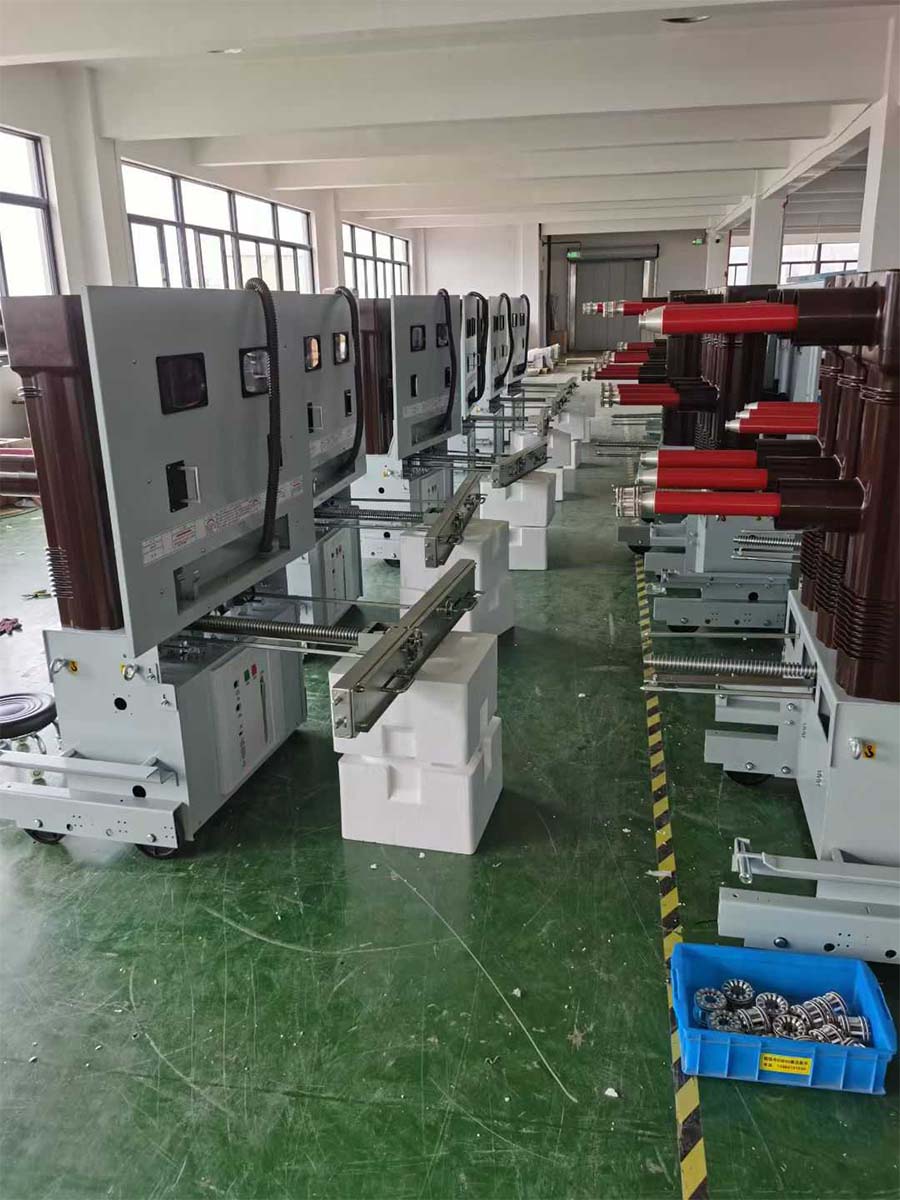

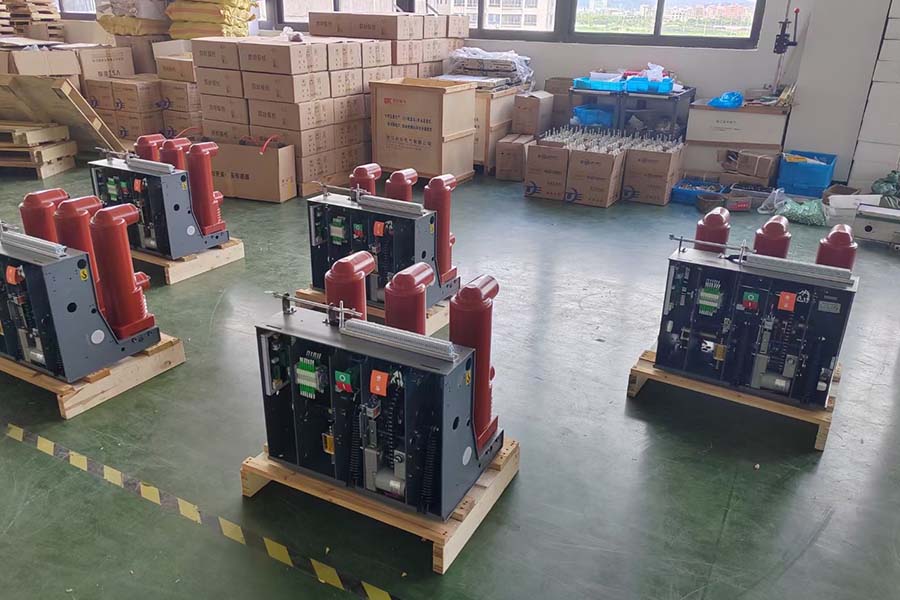

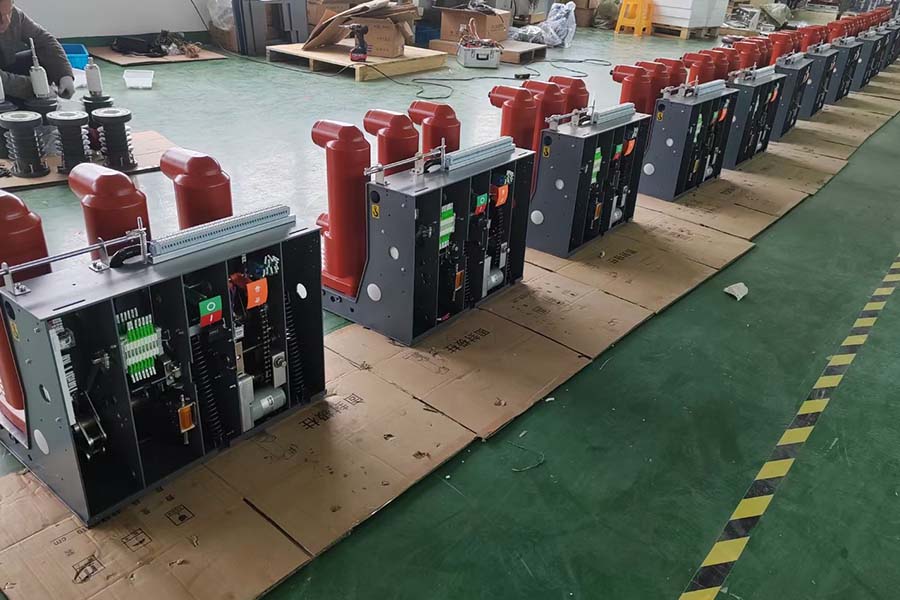

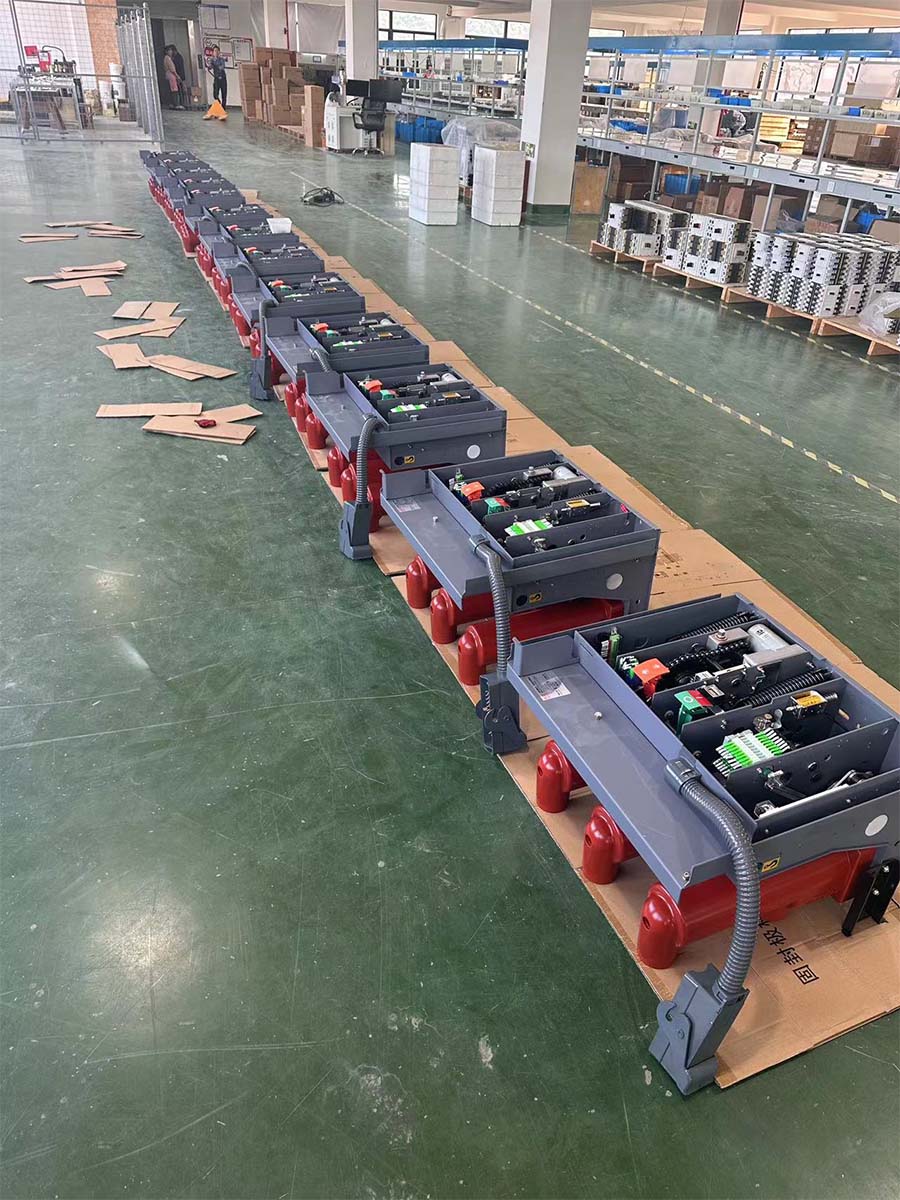

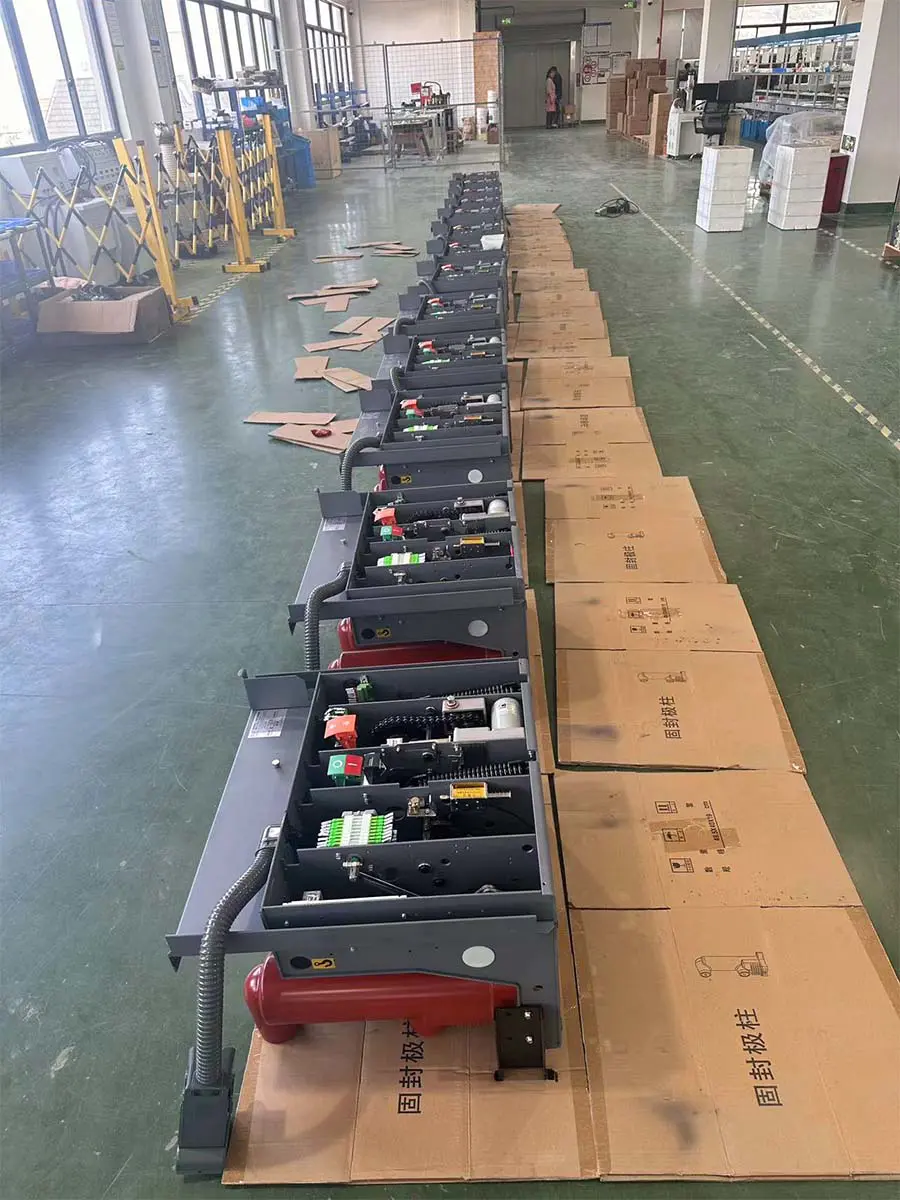

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Product Debugging

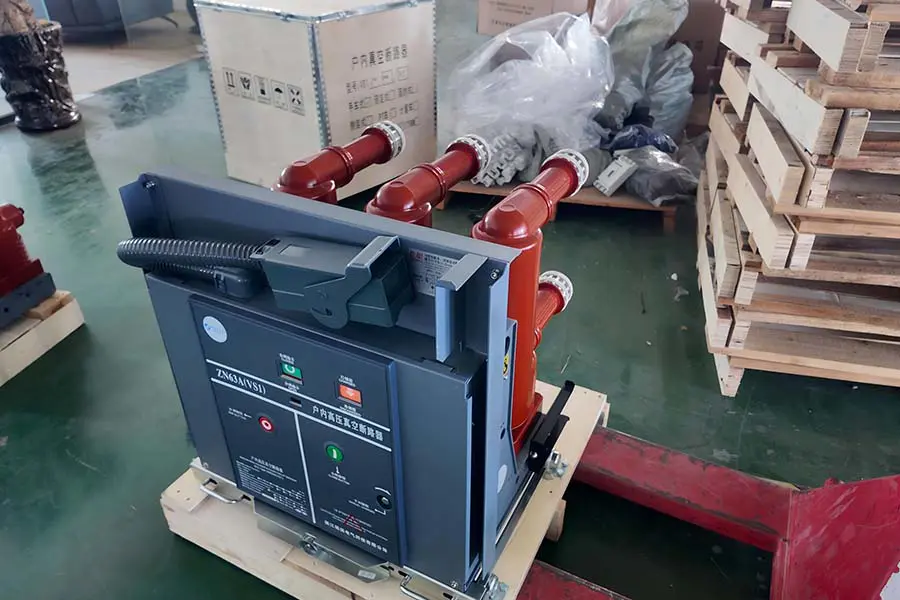

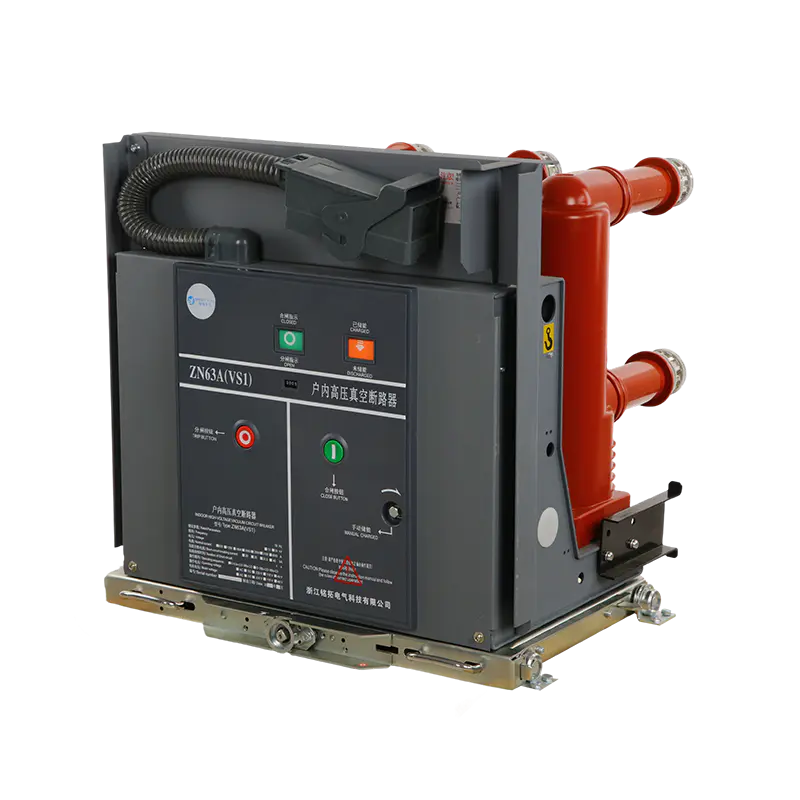

VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
High Voltage Vacuum Circuit Breaker

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické štandardy.

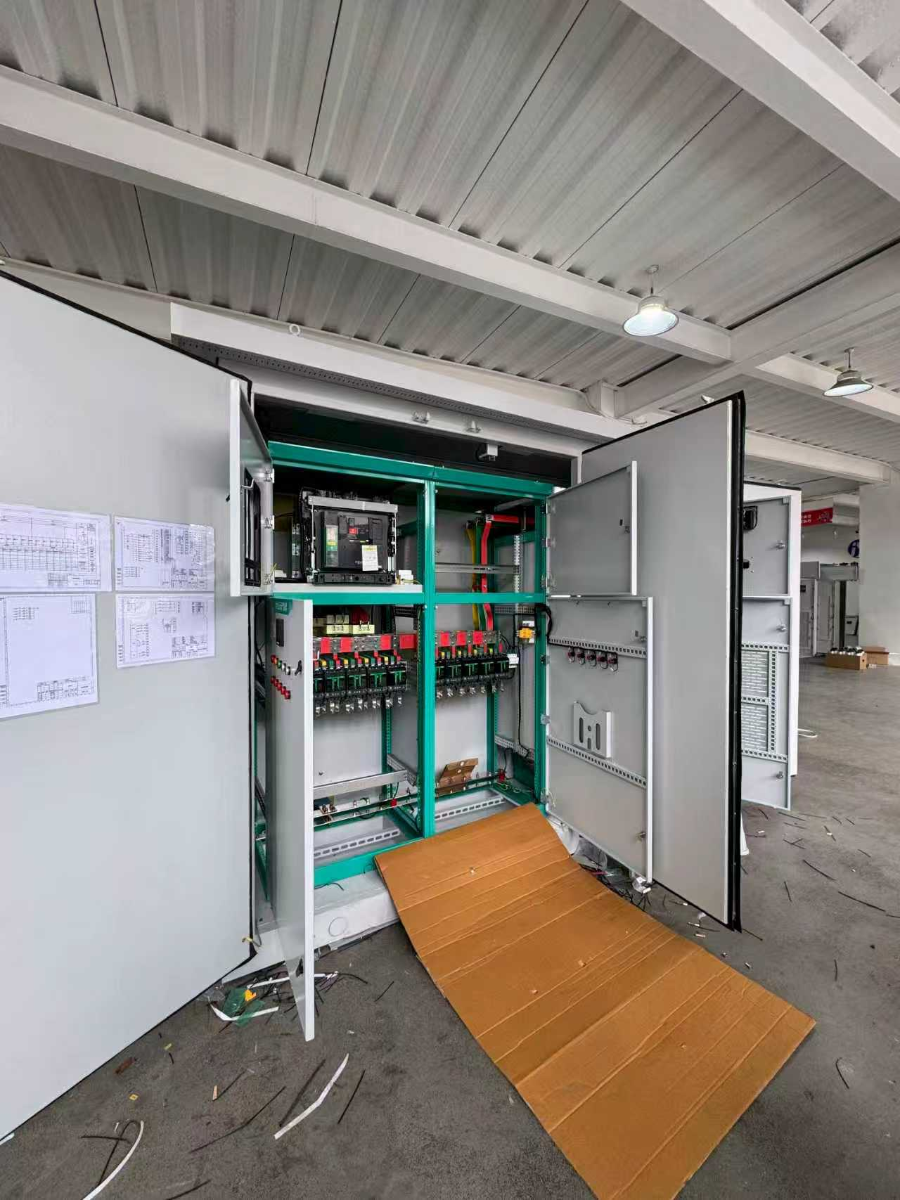

High and Low Voltage Switchgear (ACB, MCCB, VCB)

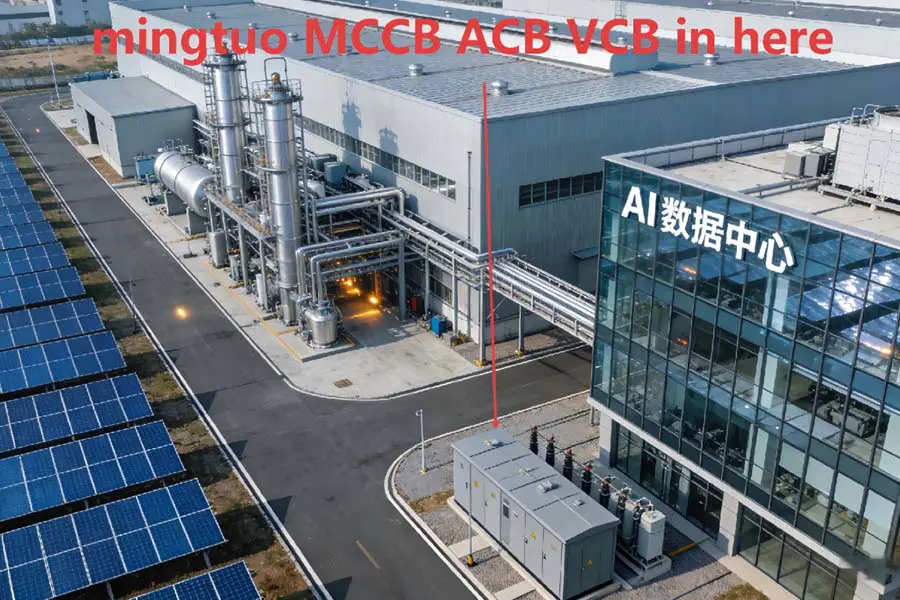

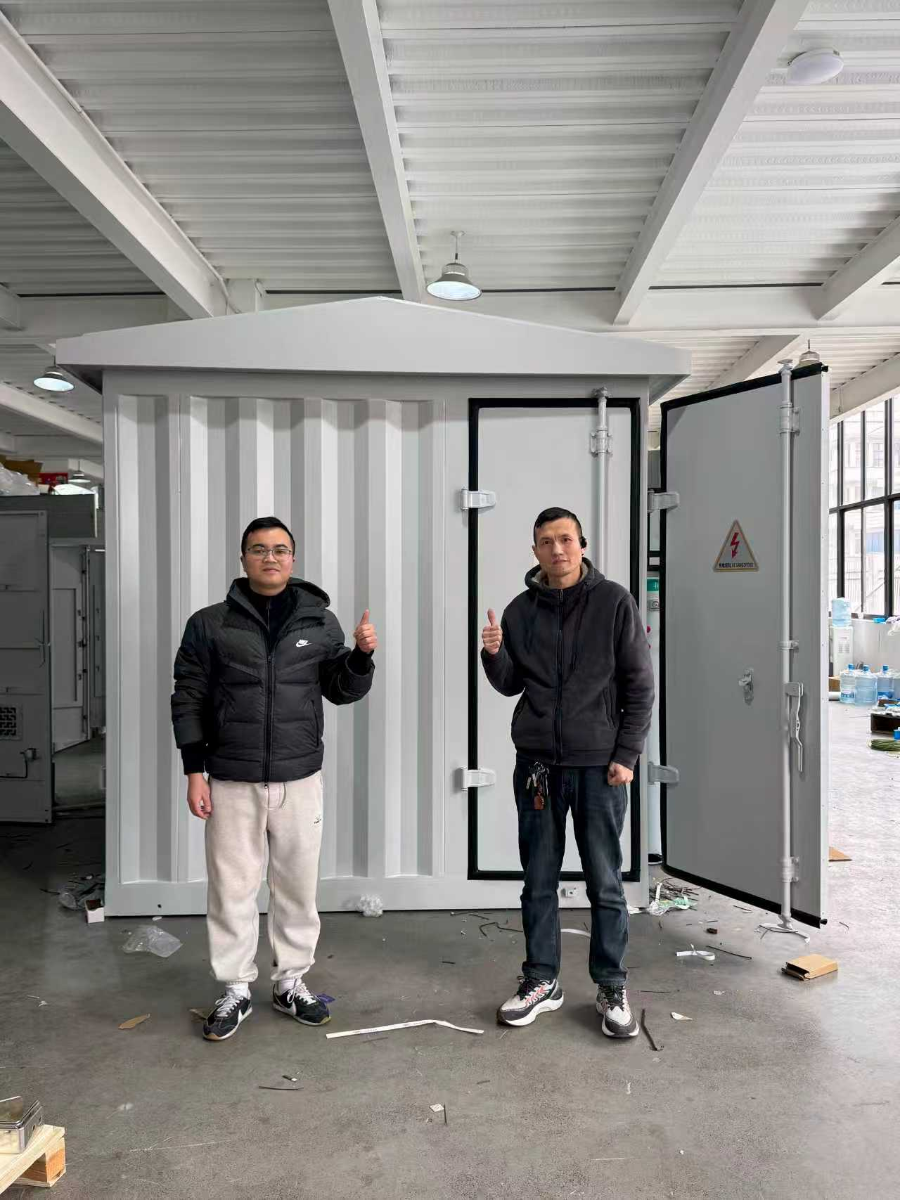

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nie	Položka	Jednotky	Počítajte hodnotu
1	Menovité napätie	-	12 24 35
2	Menovité napätie (short-term frequency tolerance 1min)	kV	42
3	Menovité napätie tolerance lightning shocks peak	-	75
4	Menovitá frekvencia	Hz	50
5	Menovitý prúd	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Menovitý skratový prúd otvoreného obvodu	kA	20/25, 31,5, 40
7	Menovité napätie short tolerance	kA	20/25, 31,5, 40
8	Hodnotené krátke trvanie	s	4
9	Menovitý prúd peak tolerance	kA	50/63, 80, 100
10	Zatvorte menovitý skratový prúd	kA	50/63, 80, 100
11	Tolerancia frekvenčného napätia sekundárneho okruhu 1min)	V	2000
12	Menovitý prúd otvoreného obvodu nastaveného jednospätného kondenzátora	A	630/400 (40 kA 800/400)
13	Menovitý kondenzátor nastavuje uzatváracie prúdy	kA	12,5 (frekvencia nie väčšia ako 1000 Hz)
14	Čas brzdenia (menovité napätie)	pani	≤50
15	Čas podávača (menovité napätie)	pani	≤ 100
16	Mechanická životnosť	-	20000
17	Menovitý prúd open circuit times (life)	Prepínanie	20000
18	Otvorený obvod menovitého skratového prúdu	-	50 (40 kA≤30)
19	Dynamický a statický kontakt umožňuje hrúbku opotrebovania	mm	3
20	Podávač menovitého prevádzkového napätia	-	-
21	Menovité napätie break-brake operations	V	AC110/220 DC110/220
22	Menovité napätie akumulačného motora	-	-
23	Menovitý výkon motora zásobníka	W	70
24	Doba skladovania	s	≤10
25	Vzdialenosť otvorenia kontaktu	mm	11 ± 1
26	Super výlet	-	3,5 ± 0,5
27	Čas odskoku zatváracieho kontaktu	pani	≤240(A≤3)
28	Trojfázové body, uzatvárajúce sa v rôznych štádiách pohlavného styku	-	≤2
29	Priemerná rýchlosť brány (oddelenie kontaktov - 6 mm)	m/s	0,9–1,2
30	Priemerná rýchlosť zatvárania (6 mm kontaktné zatváranie)	m/s	0,5 – 0,8
31	Odpor vedúceho elektrického obvodu	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktný tlak podávača stykača	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Menovitá prevádzková postupnosť	-	Body - 0,3s - a body 180-te roky - a -
