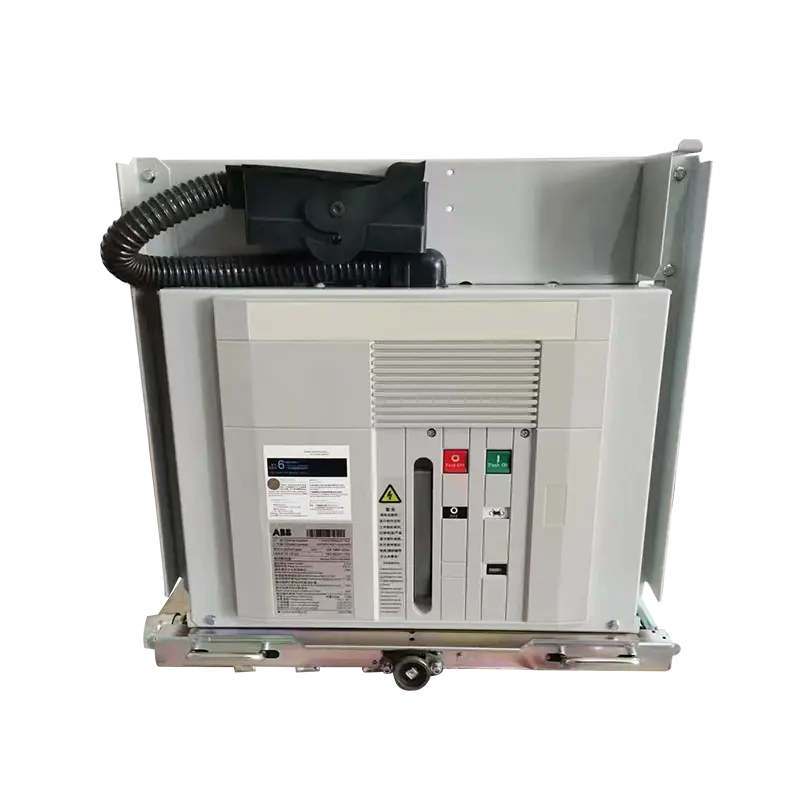

Name: VD4 12kV VN vnútorný vákuový istič, 630A–1250A
Rating: 5 (99 reviews)

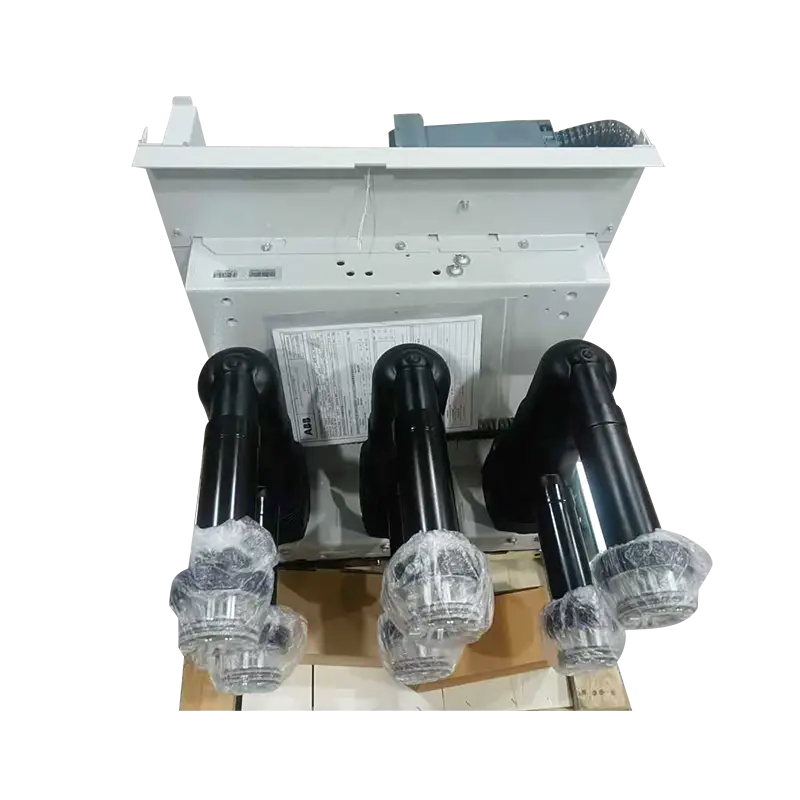

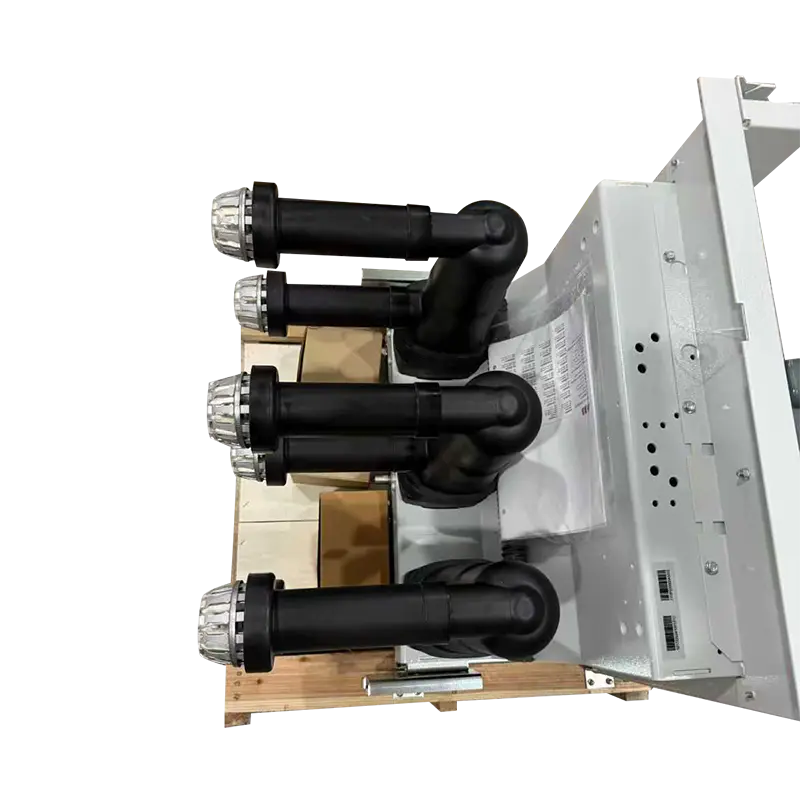

VD4 12kV VN vnútorný vákuový istič, 630A–1250A

Popis:

Vákuový istič MINGTUO VD4 12 kV (VCB) je strednonapäťový vnútorný istič navrhnutý tak, aby poskytoval presnú ochranu a ovládanie pre trojfázové AC systémy pracujúce pri 50 Hz, s menovitým napätím od 3,6 kV do 12 kV. S podporou menovitých prúdov od 630A do 1250A je tento istič ideálny pre vnútorné inštalácie rozvádzačov v rozvodniach, priemyselných zariadeniach a komerčných rozvodných systémoch. Využíva pokročilú technológiu vákuového prerušovača, ktorá zaisťuje rýchle prerušenie poruchy, prevádzkovú spoľahlivosť a dlhodobú bezpečnosť.

Aplikácie:

Vnútorné rozvádzače vysokého napätia

Priemyselné zariadenia vyžadujúce spoľahlivú ochranu VN

Komerčná infraštruktúra vrátane nemocníc, letísk a dátových centier

Systémy vyžadujúce častú prevádzku a riešenia nenáročné na údržbu

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

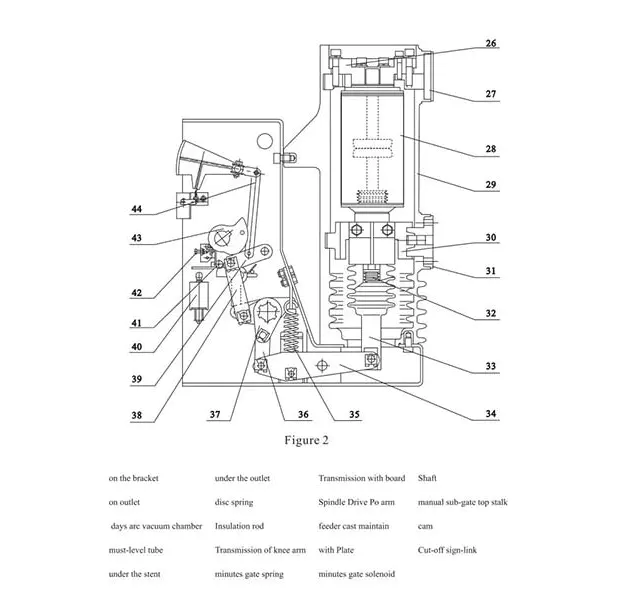

VCB Composition

Za normálnych podmienok zostávajú hlavné kontakty zatvorené, aby sa umožnil nepretržitý tok prúdu. Po zistení nadprúdu alebo skratu pružinový mechanizmus rýchlo oddelí kontakty a vytvorí oblúk obsiahnutý vo vákuovom prerušovači. Oblúk sa ochladí a zhasne, čím sa bezpečne izoluje chybný okruh a zabráni sa poškodeniu následného zariadenia. To zaisťuje vysokú prevádzkovú spoľahlivosť a minimálne nároky na údržbu.

Príslušenstvo produktov

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

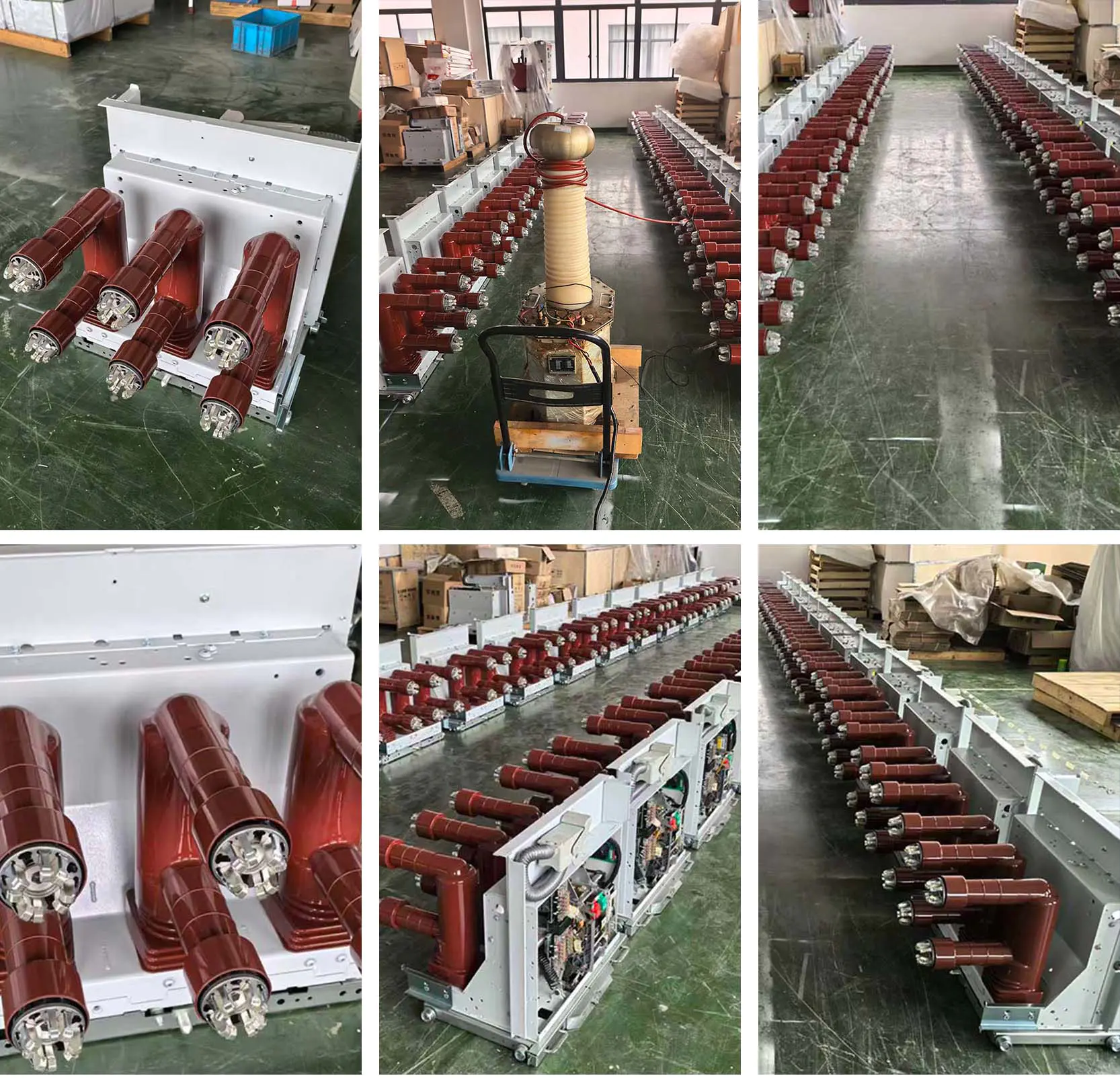

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nie	Položka	Jednotky	Počítajte hodnotu
1	Menovité napätie	-	12 24 35
2	Menovité napätie (short-term frequency tolerance 1min)	kV	42
3	Menovité napätie tolerance lightning shocks peak	-	75
4	Menovitá frekvencia	Hz	50
5	Menovitý prúd	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Menovitý skratový prúd otvoreného obvodu	kA	20/25, 31,5, 40
7	Menovité napätie short tolerance	kA	20/25, 31,5, 40
8	Hodnotené krátke trvanie	s	4
9	Menovitý prúd peak tolerance	kA	50/63, 80, 100
10	Zatvorte menovitý skratový prúd	kA	50/63, 80, 100
11	Tolerancia frekvenčného napätia sekundárneho okruhu 1min)	V	2000
12	Menovitý prúd otvoreného obvodu nastaveného jednospätného kondenzátora	A	630/400 (40 kA 800/400)
13	Menovitý kondenzátor nastavuje uzatváracie prúdy	kA	12,5 (frekvencia nie väčšia ako 1000 Hz)
14	Čas brzdenia (menovité napätie)	pani	≤50
15	Čas podávača (menovité napätie)	pani	≤ 100
16	Mechanická životnosť	-	20000
17	Menovitý prúd open circuit times (life)	Prepínanie	20000
18	Otvorený obvod menovitého skratového prúdu	-	50 (40 kA≤30)
19	Dynamický a statický kontakt umožňuje hrúbku opotrebovania	mm	3
20	Podávač menovitého prevádzkového napätia	-	-
21	Menovité napätie break-brake operations	V	AC110/220 DC110/220
22	Menovité napätie akumulačného motora	-	-
23	Menovitý výkon motora zásobníka	W	70
24	Doba skladovania	s	≤10
25	Vzdialenosť otvorenia kontaktu	mm	11 ± 1
26	Super výlet	-	3,5 ± 0,5
27	Čas odskoku zatváracieho kontaktu	pani	≤240(A≤3)
28	Trojfázové body, uzatvárajúce sa v rôznych štádiách pohlavného styku	-	≤2
29	Priemerná rýchlosť brány (oddelenie kontaktov - 6 mm)	m/s	0,9–1,2
30	Priemerná rýchlosť zatvárania (6 mm kontaktné zatváranie)	m/s	0,5 – 0,8
31	Odpor vedúceho elektrického obvodu	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktný tlak podávača stykača	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Menovitá prevádzková postupnosť	-	Body - 0,3s - a body 180-te roky - a -
