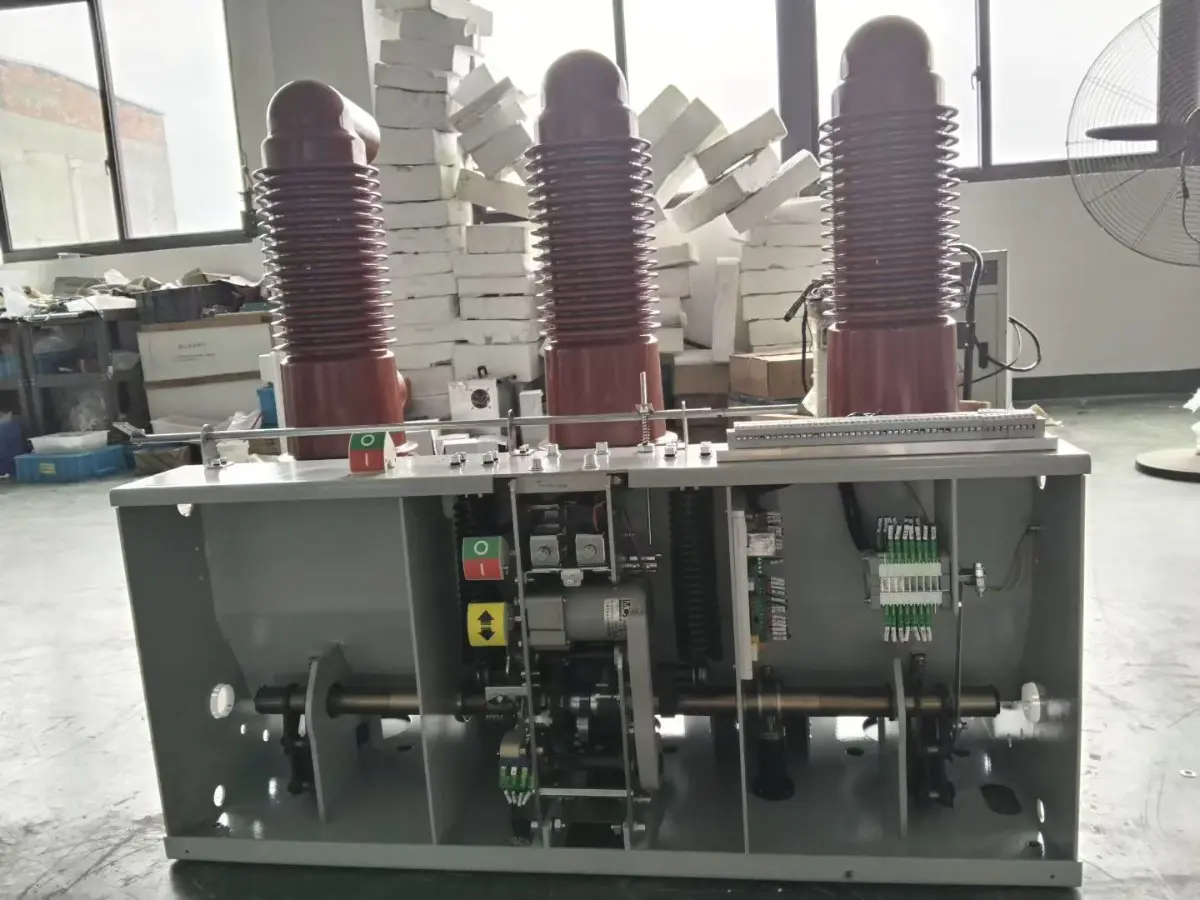

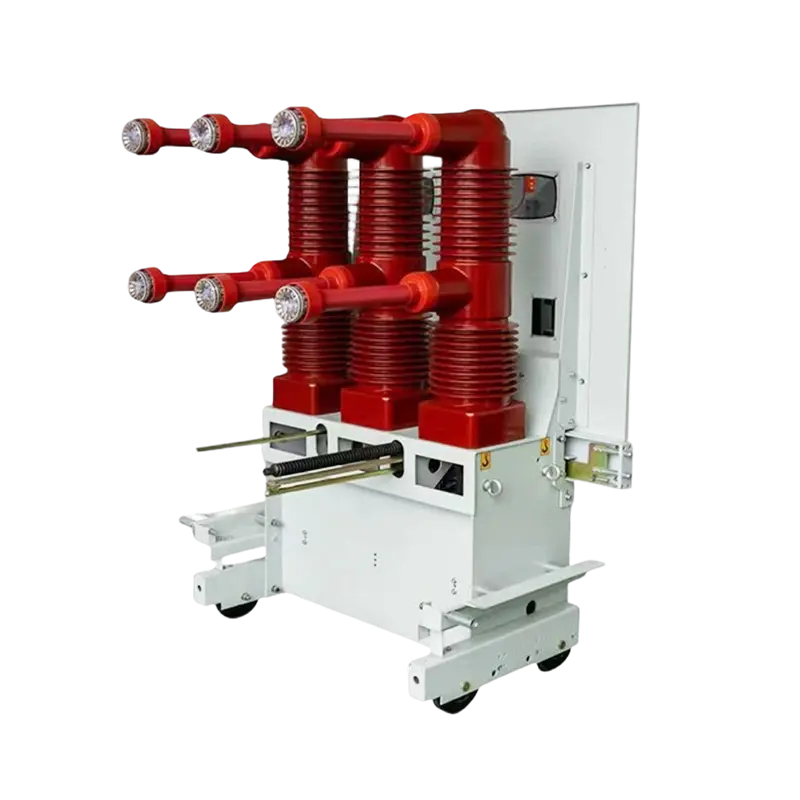

Veľkoobchod ZN85 12kV vonkajší vákuový istič, 630A, montáž na stĺp
Domov / Produkty / Vákuové ističe / Vonkajšie vákuové ističe / ZN85 12kV vonkajší vákuový istič, 630A, montáž na stĺp
Pracovný princíp: Ochrana distribučnej siete: Stožiarové napájacie vedenia, vidiecka elektrifikácia a automatické členenie distribučných okruhov.
Rozvodne: Odchádzajúce vedenia, ochrana transformátora a ističe zberníc.
Priemyselné energetické systémy: Hlavné vstupné vedenia továrne, veľká ochrana motora a obvody priemyselného zaťaženia.
Infraštruktúrne projekty: Obnoviteľné energetické prepojenia, elektrifikácia železníc a banské energetické systémy.
Špeciálne scenáre: Časté prepínanie záťaže, ovládanie banky kondenzátorov a bezpečné prerušenie nabíjacích prúdov káblov.
 |  |  |
 |  |  |
Technológia vákuového prerušenia: Hermeticky uzavreté prerušovače poskytujú vysokú dielektrickú pevnosť, zhášanie oblúka a konzistentný výkon počas predĺženej životnosti.
Mechanická prevádzka: Pružinový mechanizmus umožňuje manuálne aj diaľkové ovládanie, čo umožňuje rýchle oddelenie kontaktov pri preťažení alebo skrate.
Ochrana životného prostredia: Kryt s krytím IP54 s materiálmi odolnými voči korózii zaisťuje odolnosť v extrémnych poveternostných podmienkach vrátane vysokej vlhkosti, vetra a prachu.
Kompaktné a modulárne usporiadanie: Zjednodušuje inštaláciu, kontrolu a údržbu a zároveň integruje základné pomocné vybavenie, ako sú prúdové transformátory a ochranné relé.
Vysoká spoľahlivosť s mechanickou výdržou 10 000 operácií
Pokročilá technológia vákuového prerušovača pre minimálnu údržbu
Kompaktné a korózii odolné prevedenie vhodné do vonkajšieho prostredia
Krytie IP54 zaisťuje prevádzku v náročných podmienkach
Integrované inteligentné monitorovanie a možnosti diaľkového ovládania
Zhoda s normami GB/T 11022 a IEC 62271
Prispôsobiteľné konfigurácie pre špecifické požiadavky projektu
 |  |  |
 |  | |
Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

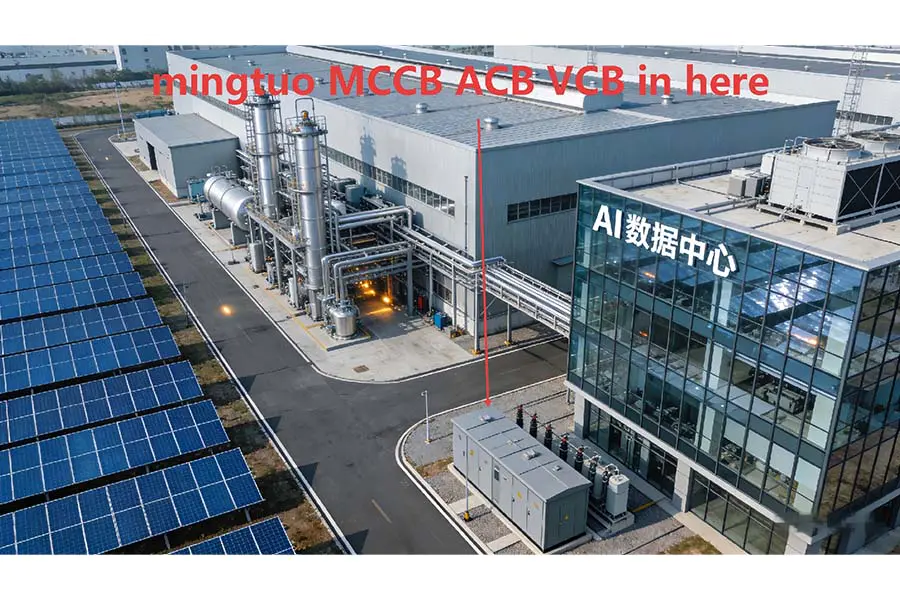

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

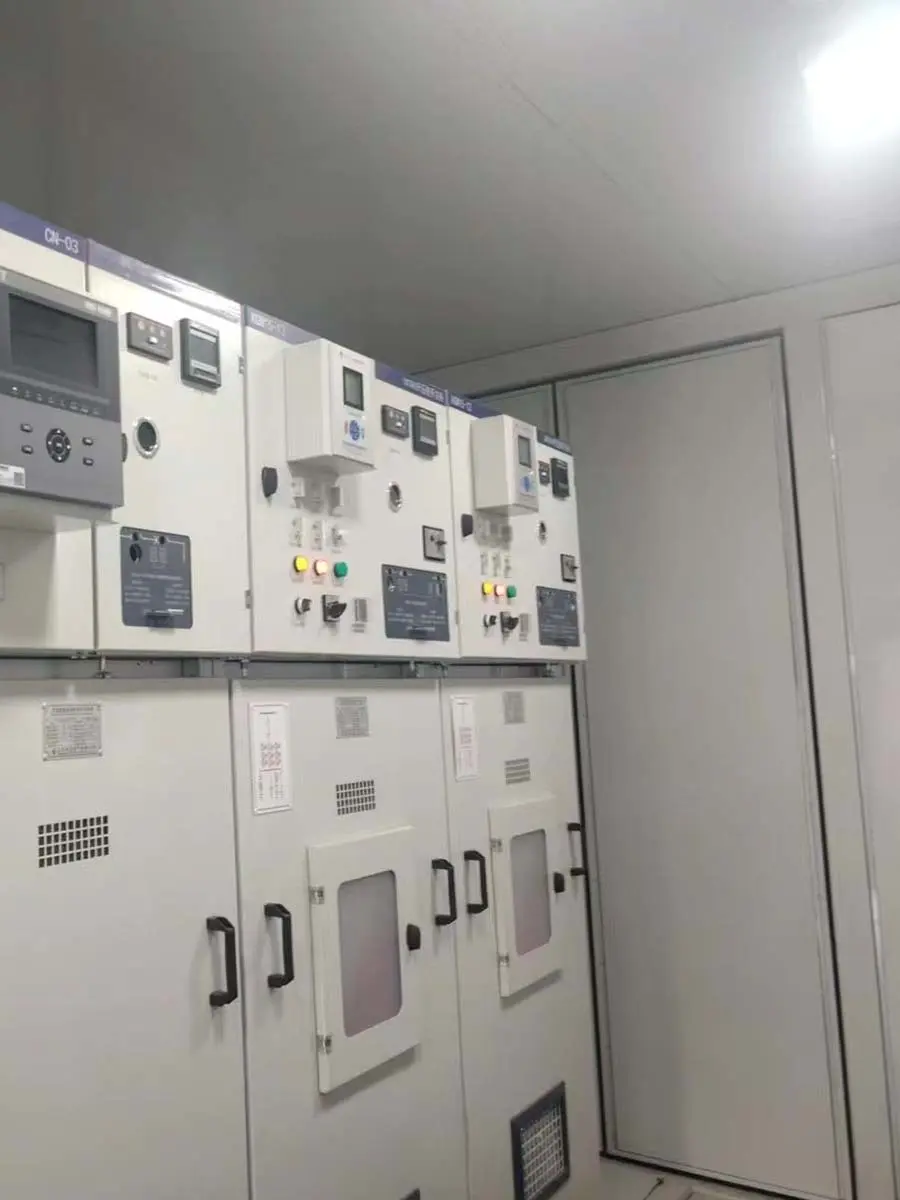

35kV high-voltage switchgear, power transmission successful
-

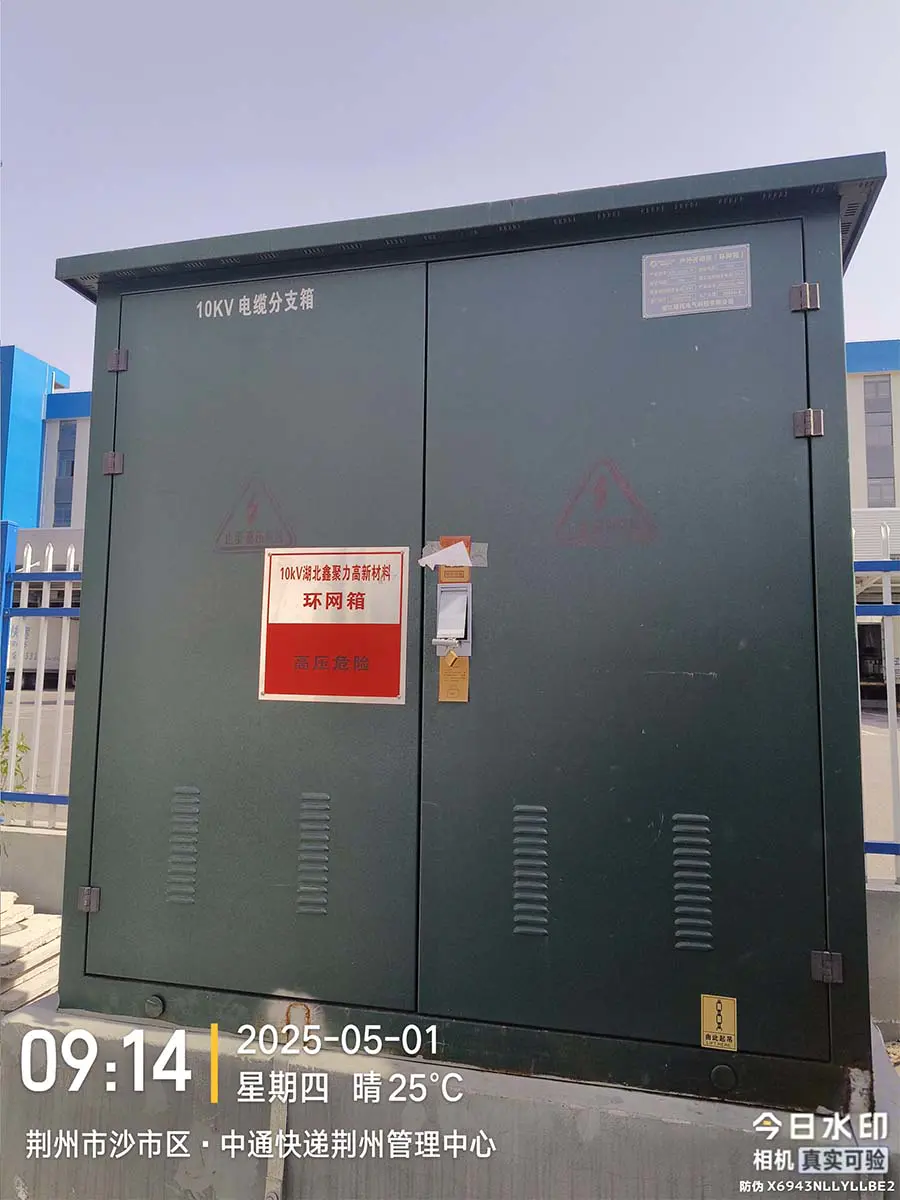

10kV ring main unit, VCB
-

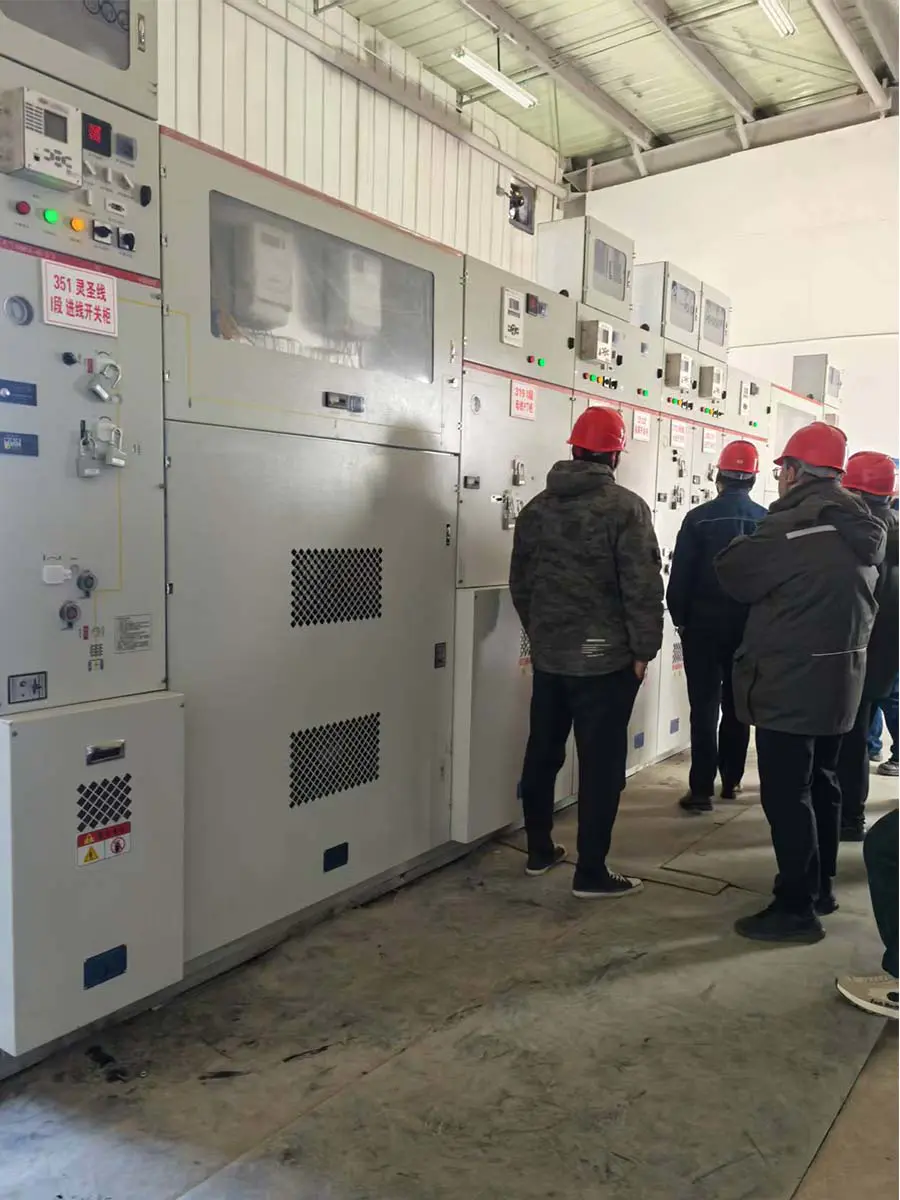

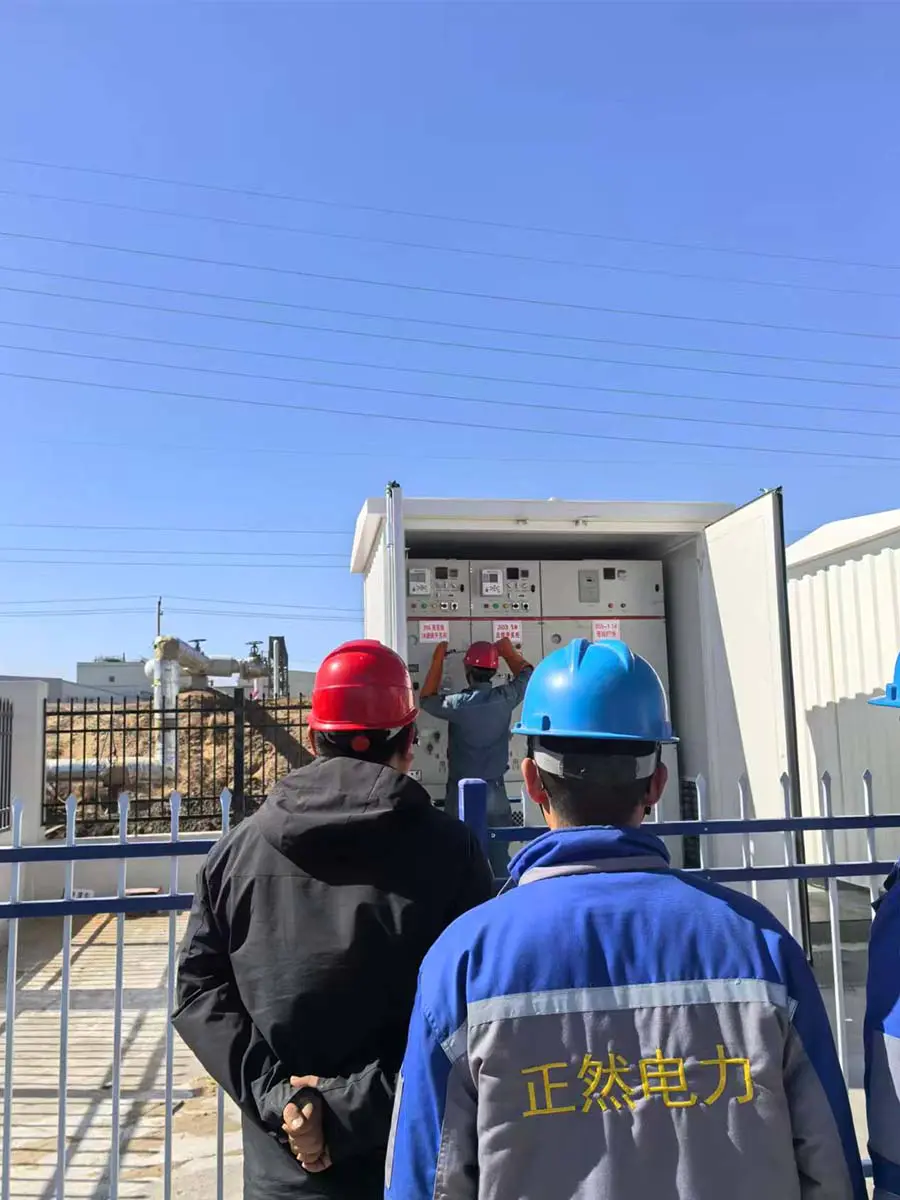

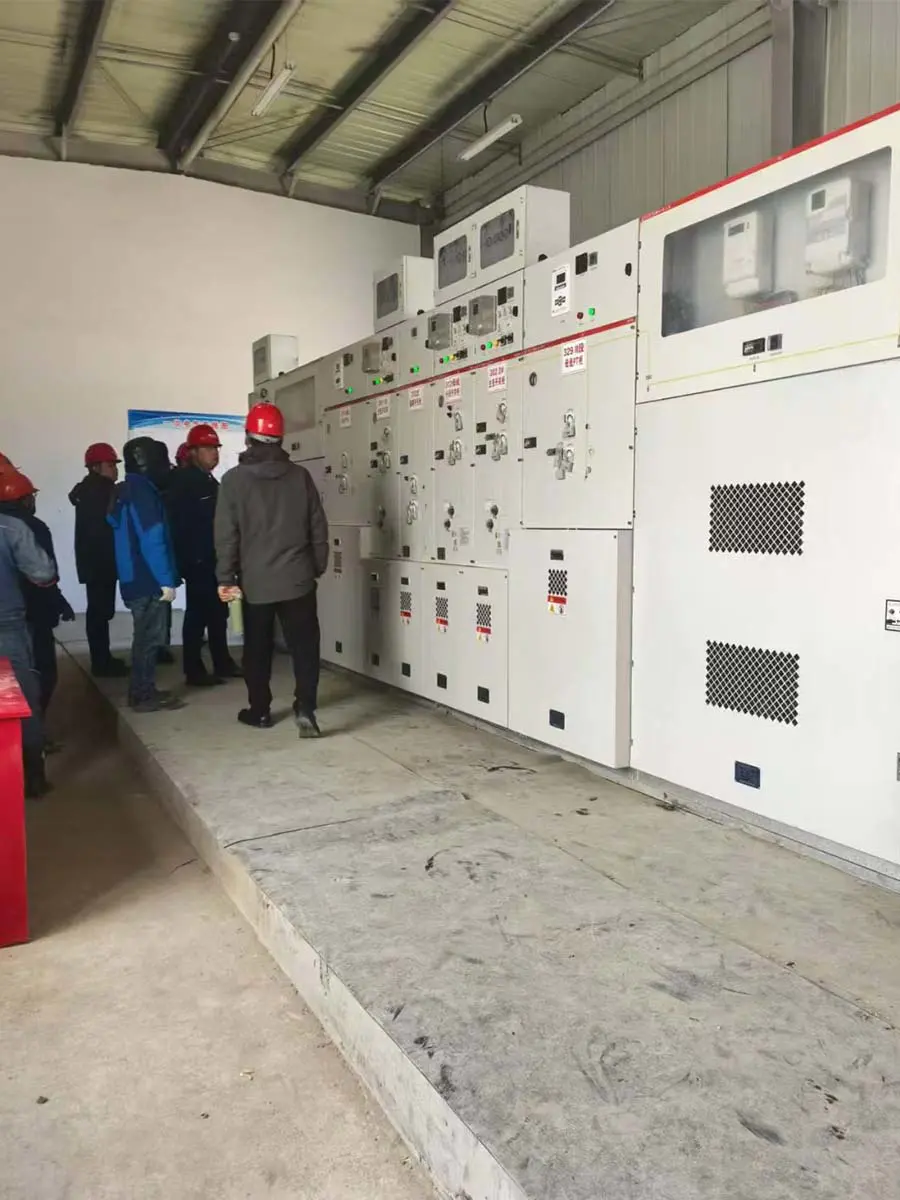

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Kategória parametra | Špecifikácia | Poznámky |
| Menovité napätie | 12 kV | Štandard pre distribučné siete |
| Rated Current | 400A, 630A, 1250A | K dispozícii sú bežné hodnotenia |
| Menovitý krátkodobý výdržný prúd | 16 kA, 20 kA, 25 kA | |
| Menovitý skratový vypínací prúd | 16 kA, 20 kA, 25 kA | |
| Menovitý špičkový výdržný prúd | 40 kA, 50 kA, 63 kA | |
| Menovitá úroveň izolácie | Výkonová frekvencia: 42 kV / Bleskový impulz: 75 kV | (1 min) |
| Mechanický život | 10 000 operácií | Minimum |
| Elektrická životnosť | 10 000 operácií (at rated current) | |
| Stredný prerušovač | Vákuum | Uzavreté v keramickej fľaši |
| Operačný mechanizmus | Pružina / elektromagnetická | |
| Riadiace napätie | AC/DC 110V, 220V | Bežné možnosti |
| Celkové rozmery (približne) | 900 x 800 x 1200 mm (V x Š x H) | Líši sa podľa konfigurácie |
| Spôsob inštalácie | Montovaný na tyč / Ground-Mounted | Vonkajšie použitie |
| Teplota okolia | -30 °C až 40 °C |
