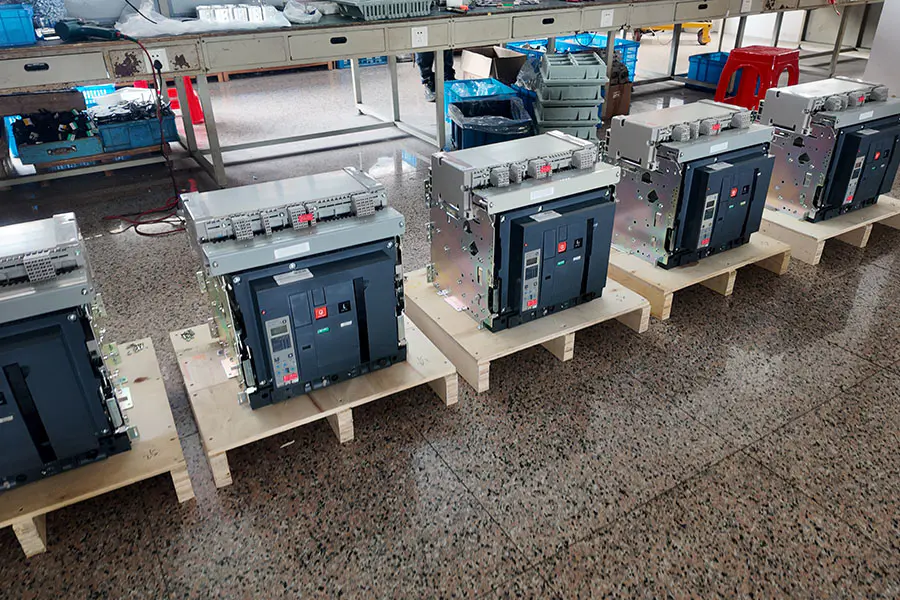

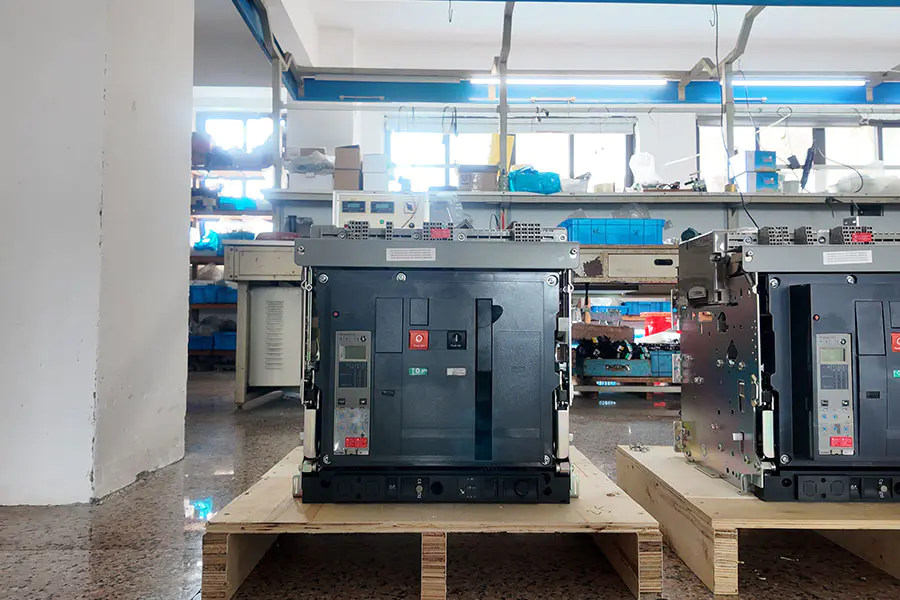

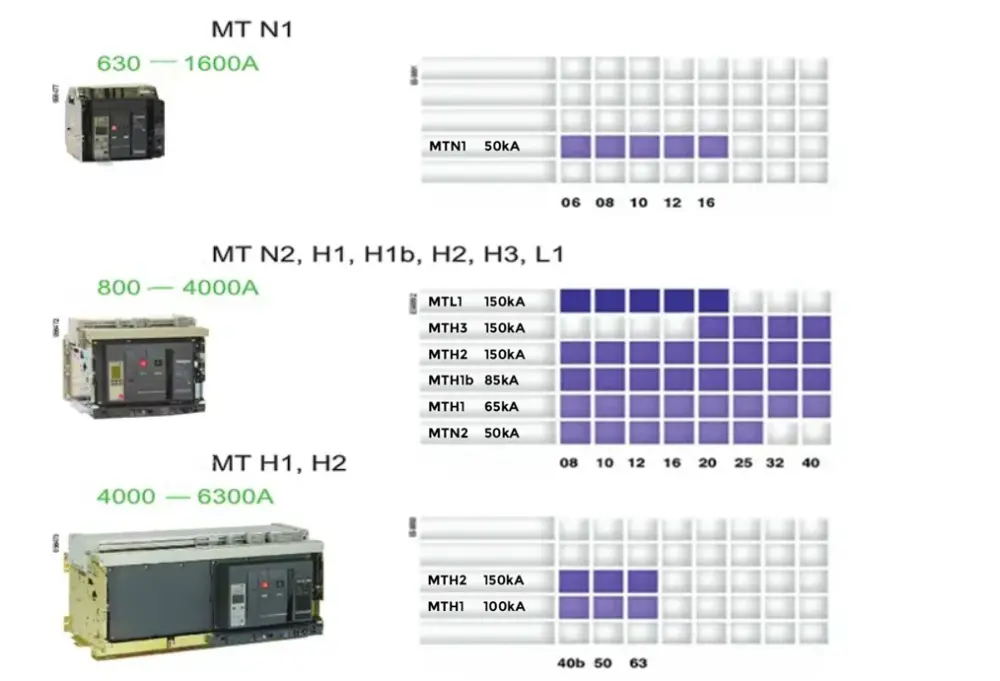

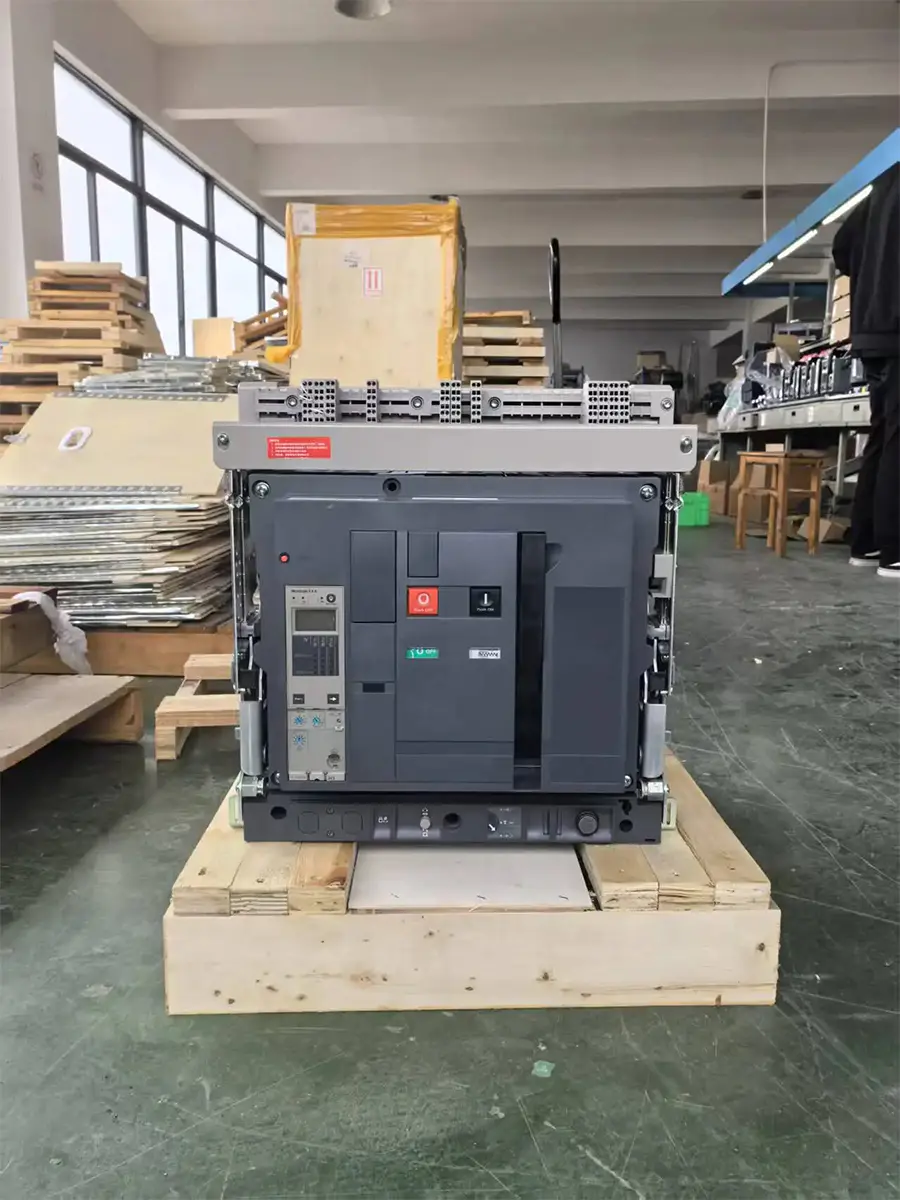

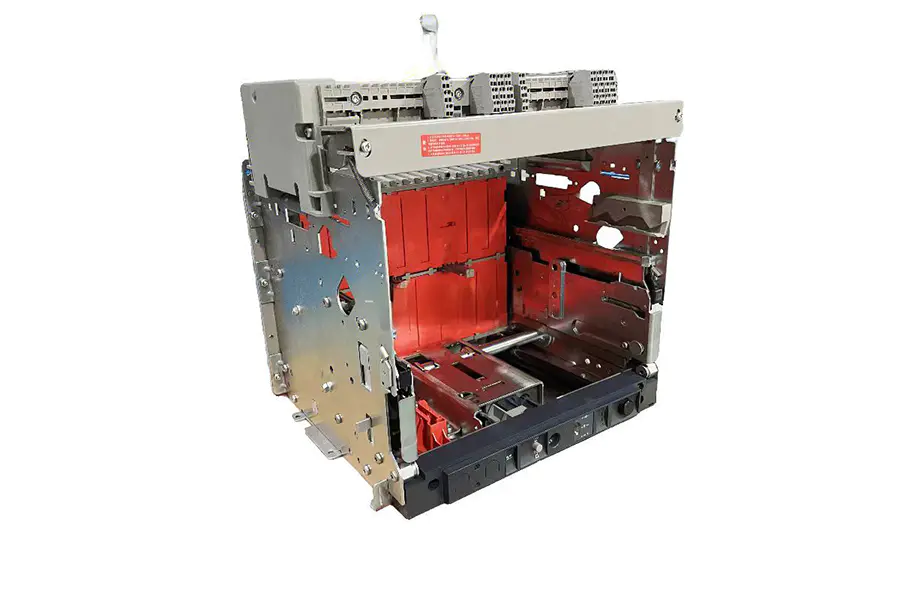

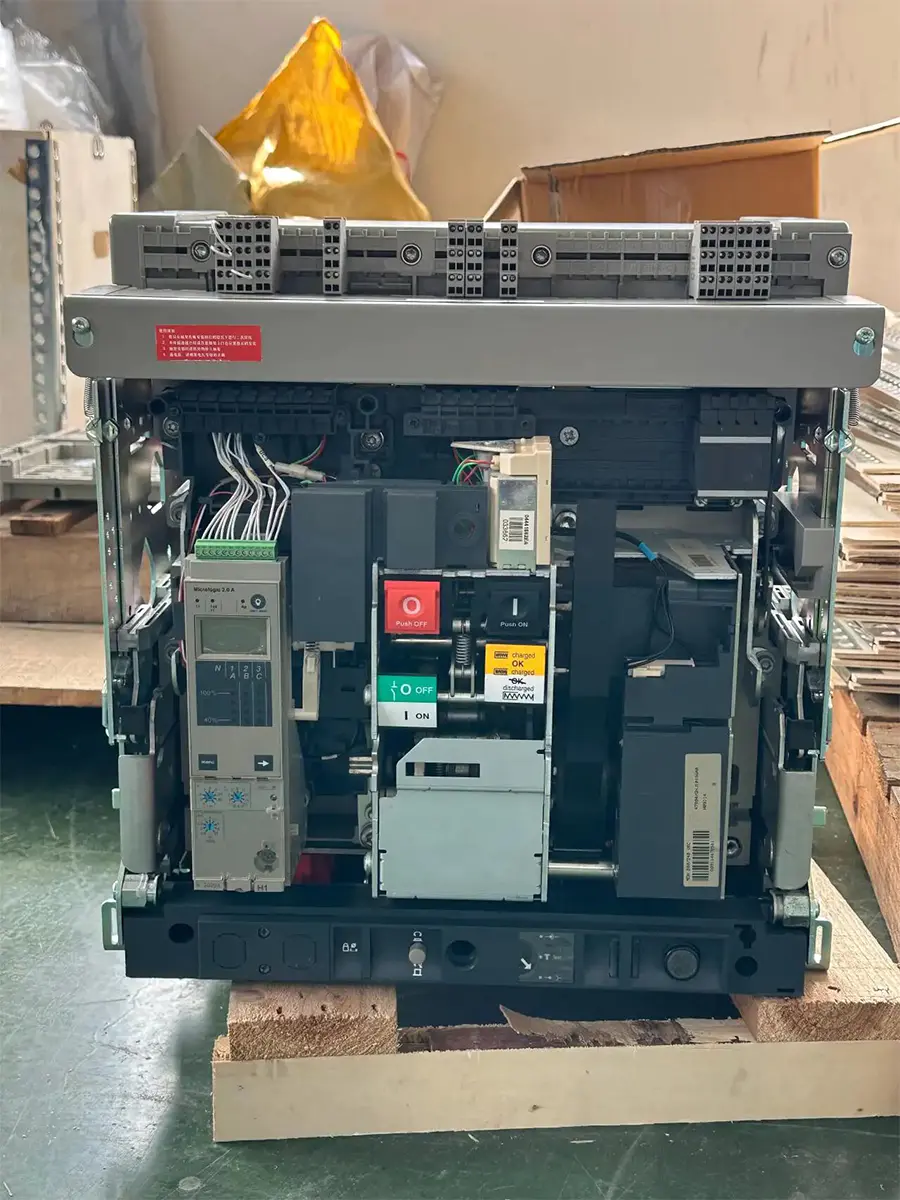

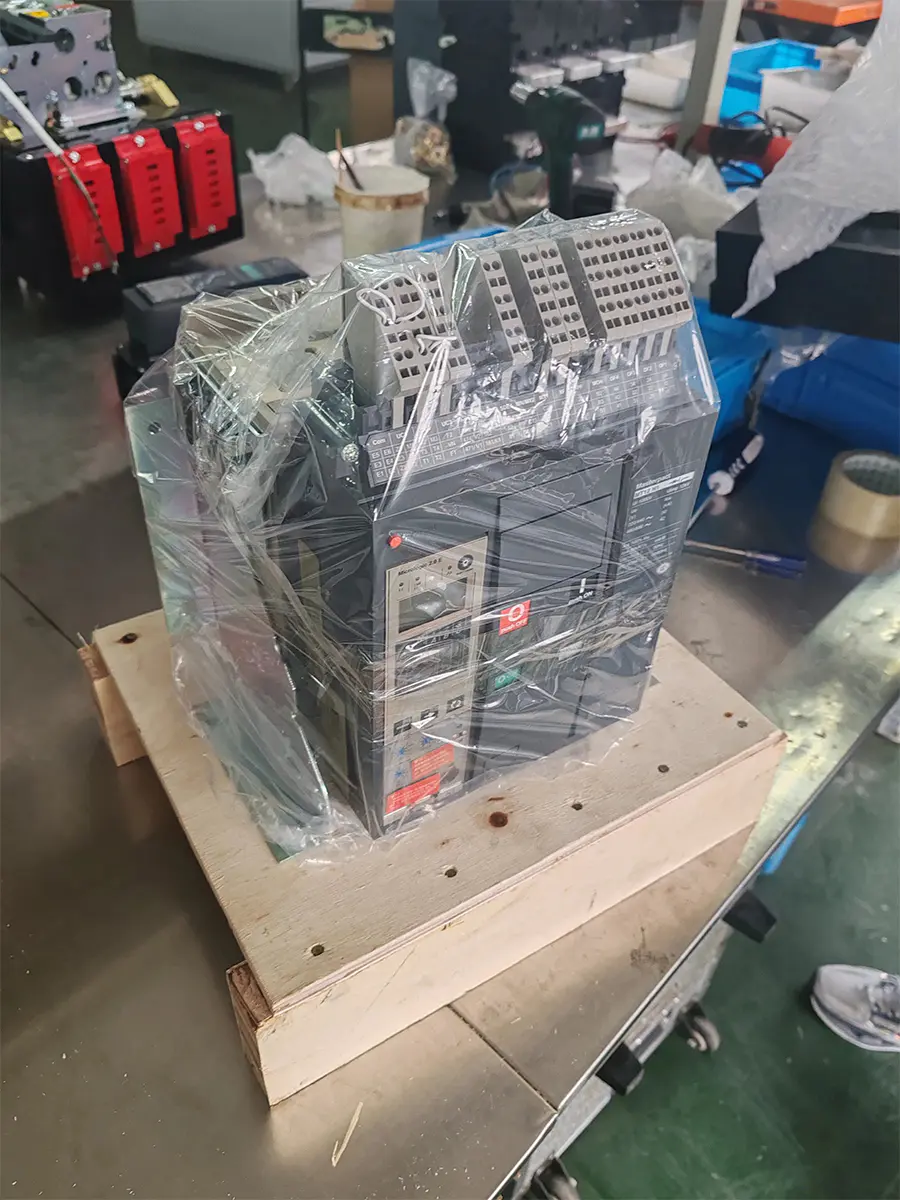

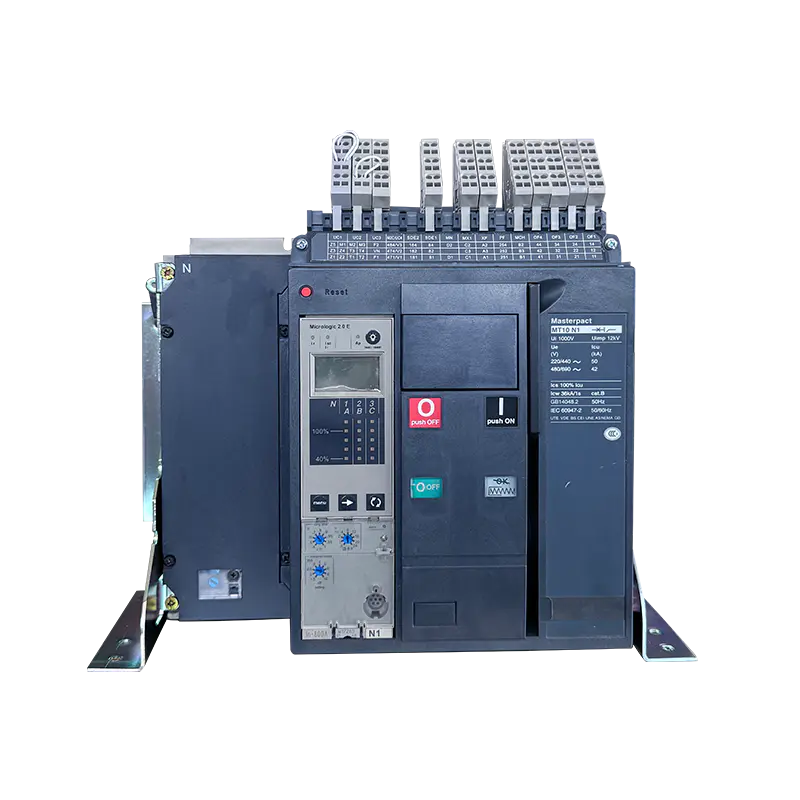

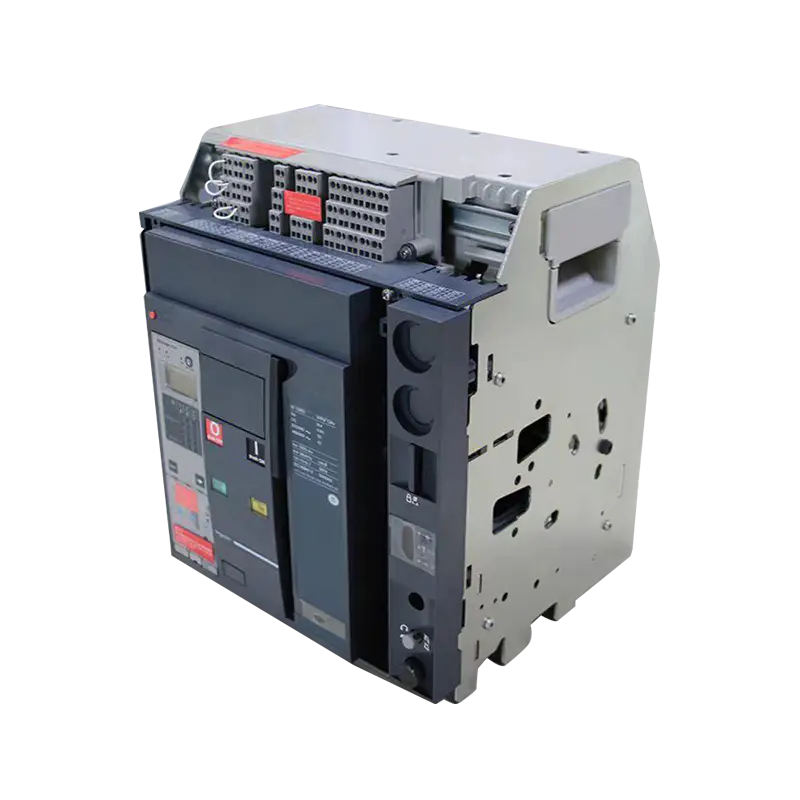

Vysokovýkonný vzduchový istič 1600A–6300A, pevný a výsuvný typ

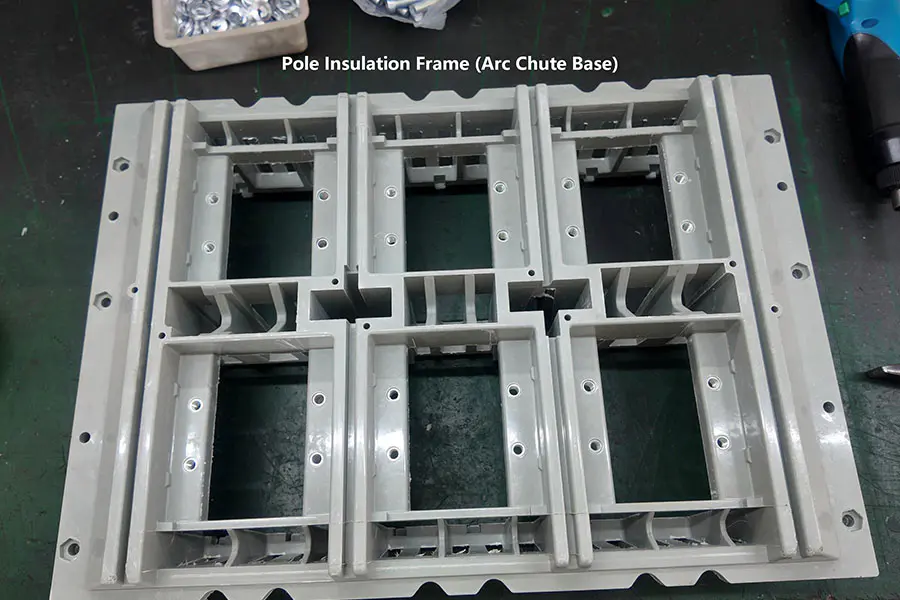

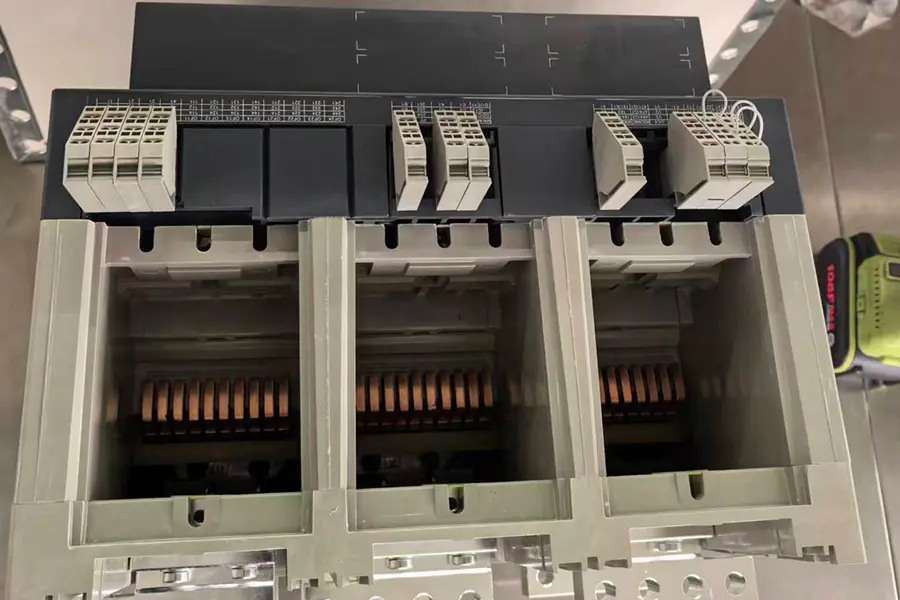

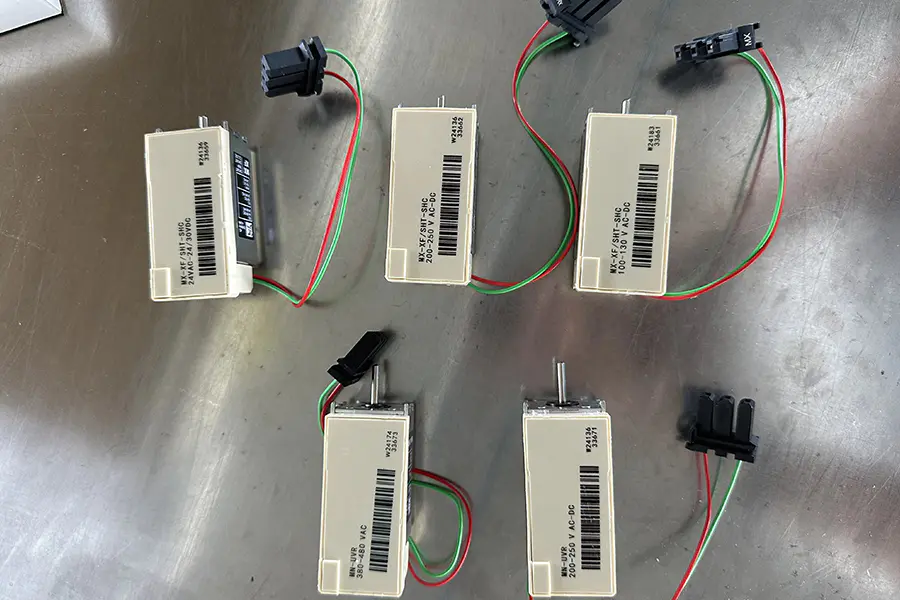

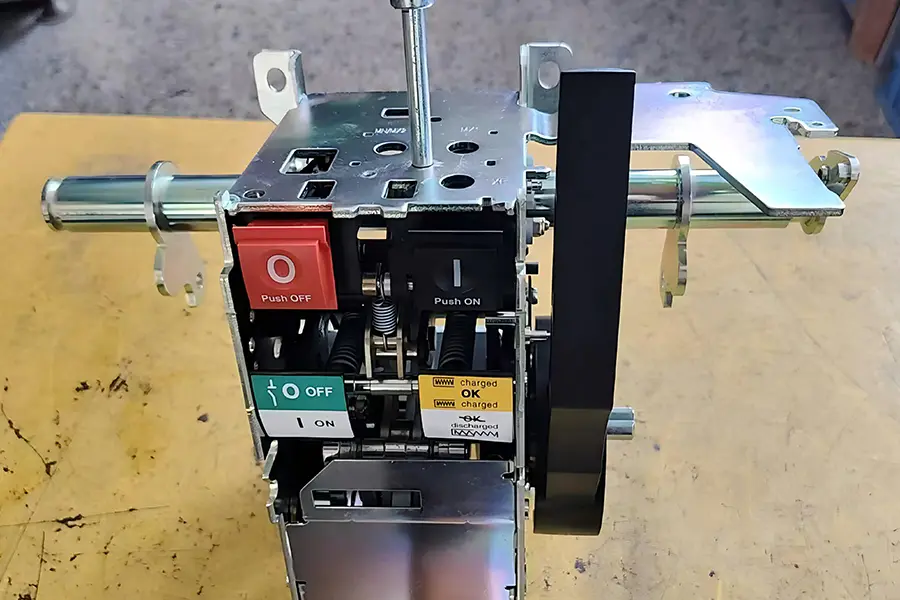

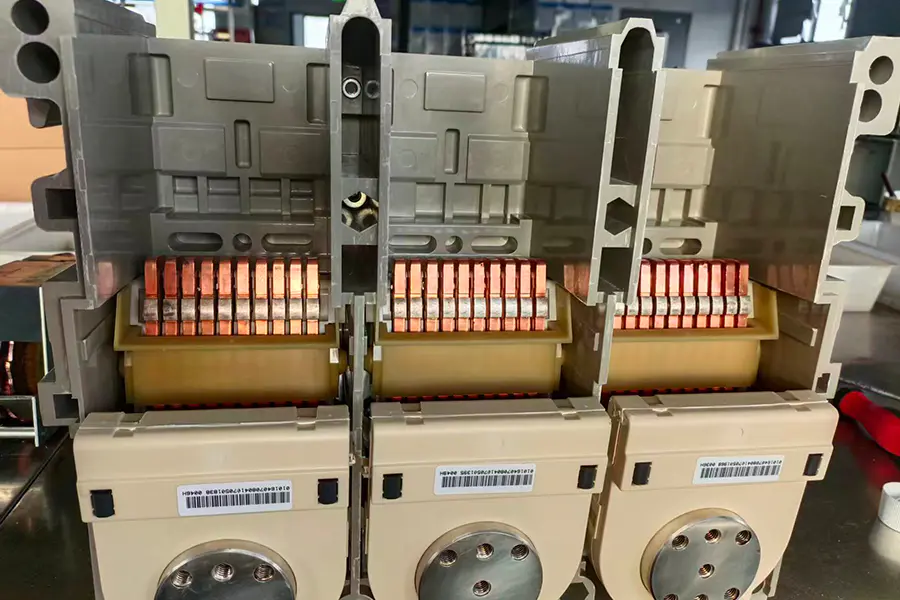

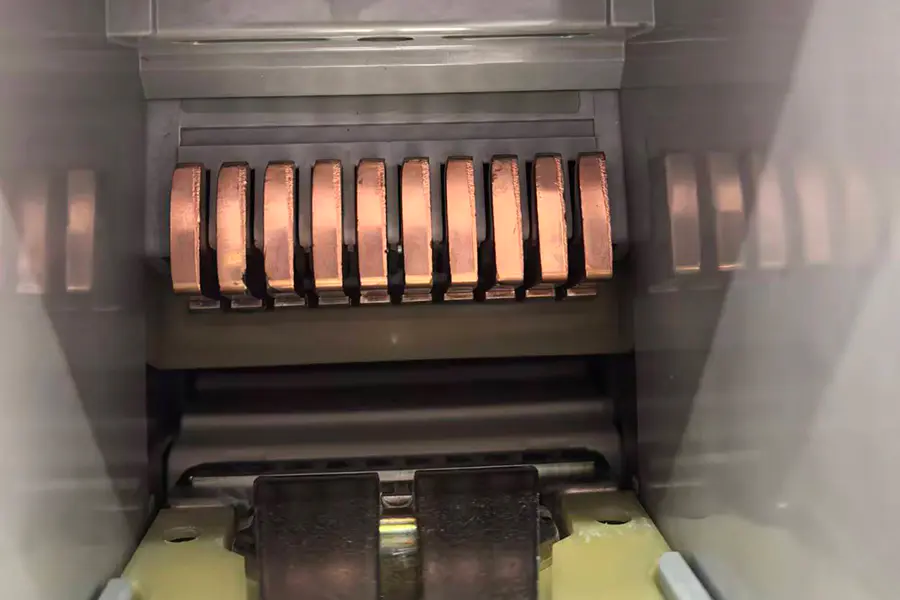

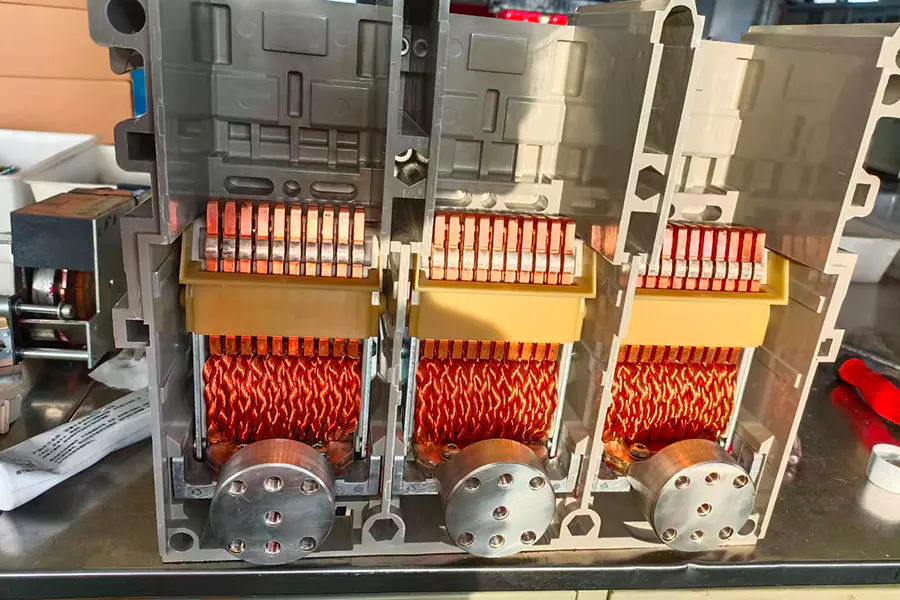

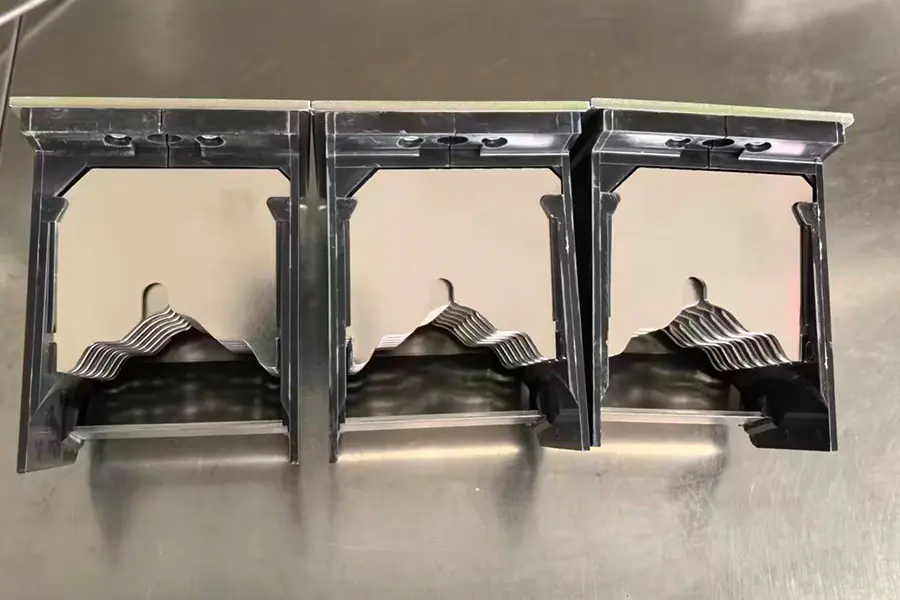

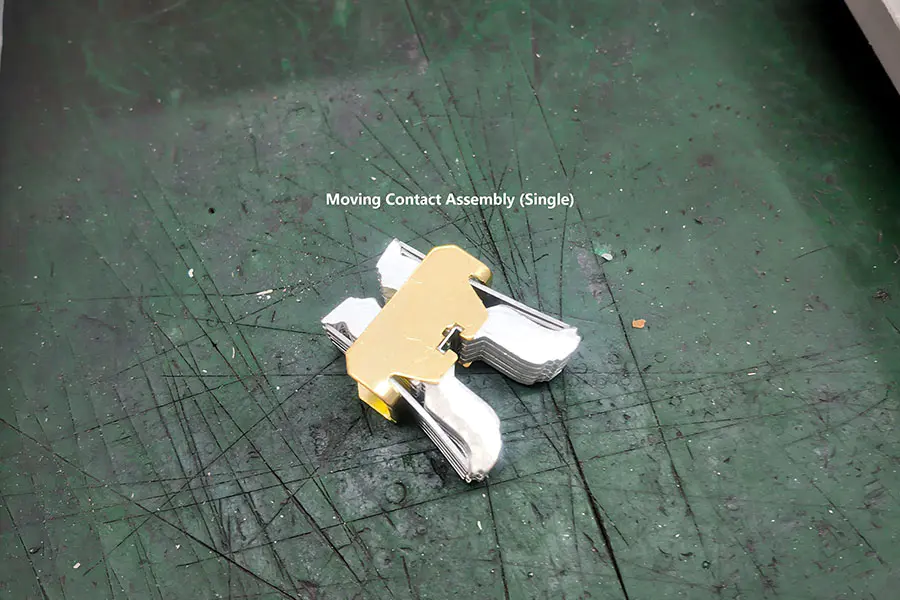

Vzduchový istič (ACB) funguje tak, že automaticky preruší tok prúdu pri zistení preťaženia alebo skratu. Za normálnych podmienok zostávajú jeho hlavné kontakty zatvorené, aby umožnili voľný tok prúdu. Keď dôjde k trvalému nadprúdu, tepelný prvok sa deformuje v dôsledku akumulácie tepla, čím sa spustí vypínací mechanizmus. Pri náhlych skratových udalostiach vytvára solenoidová cievka okamžitú magnetickú silu na aktiváciu vypínacieho mechanizmu. Táto akcia rýchlo oddelí hlavné kontakty a vytvorí silný elektrický oblúk, ktorý je okamžite nasmerovaný do zhášacej komory. Tam sa oblúk rozdelí, ochladí a zhasne, čím sa okruh bezpečne odpojí a zabráni sa poškodeniu systému.

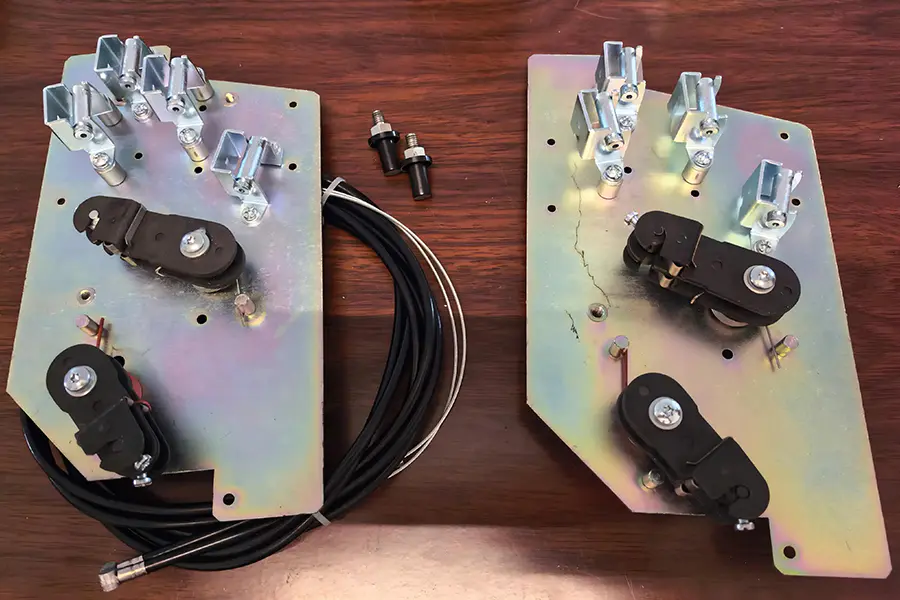

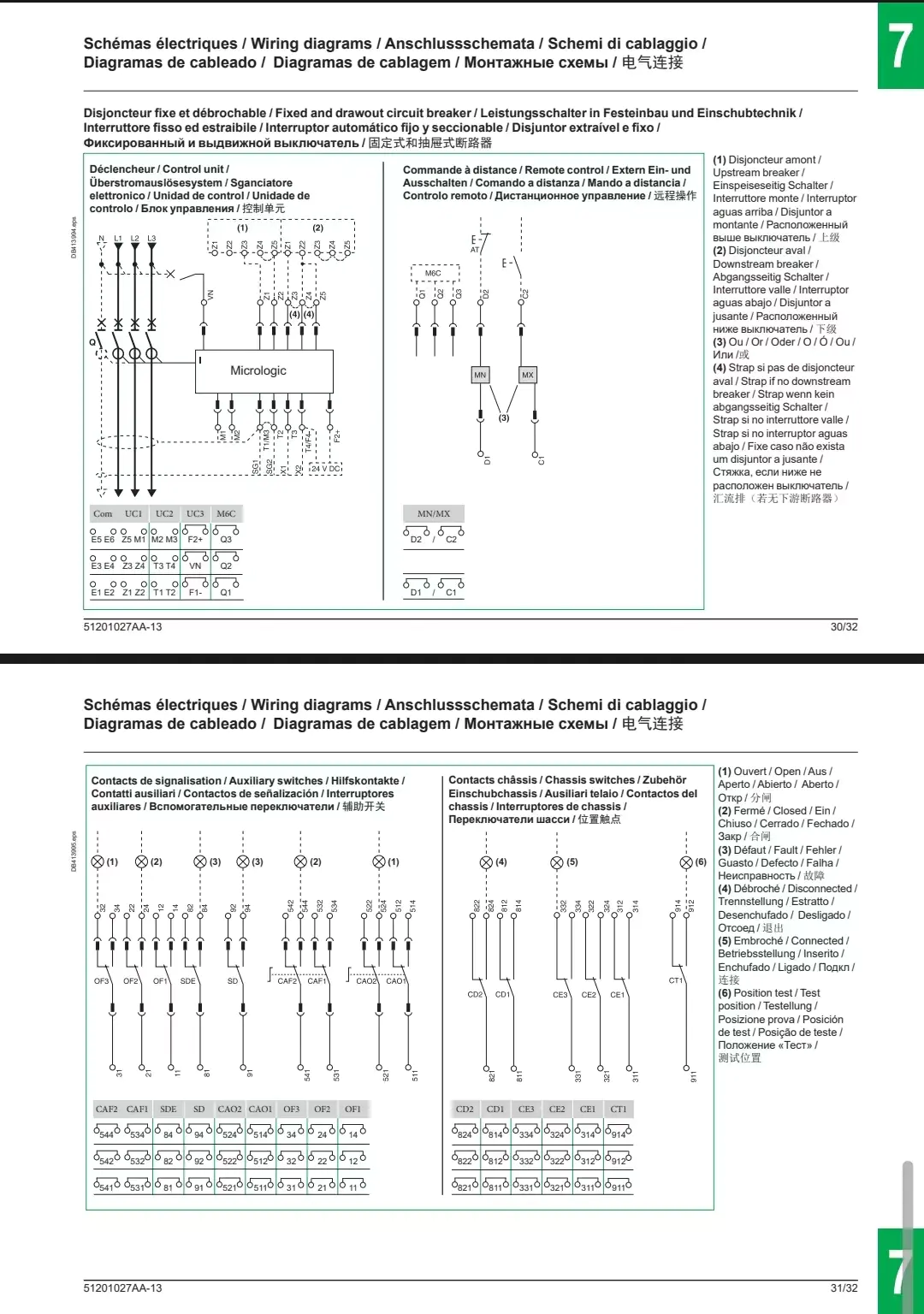

Duálne napájanie realizuje mechanické a elektrické blokovanie, prepínanie medzi dvoma napájacími vedeniami. Keď je k dispozícii sieťové napájanie, istič sieťového napájania je zatvorený, ale generátor energie sa nedá uzavrieť. Keď sa preruší napájanie zo siete, generátor generuje energiu a istič elektrického vedenia je zatvorený, ale napájanie zo siete sa nedá zatvoriť. Iba jeden z dvoch zdrojov napájania môže byť zatvorený.
