Domov / Produkty / Ostatné produkty / Stýkače / Magnetický striedavý stykač 25A 220V – spínač riadenia motora na DIN lištu

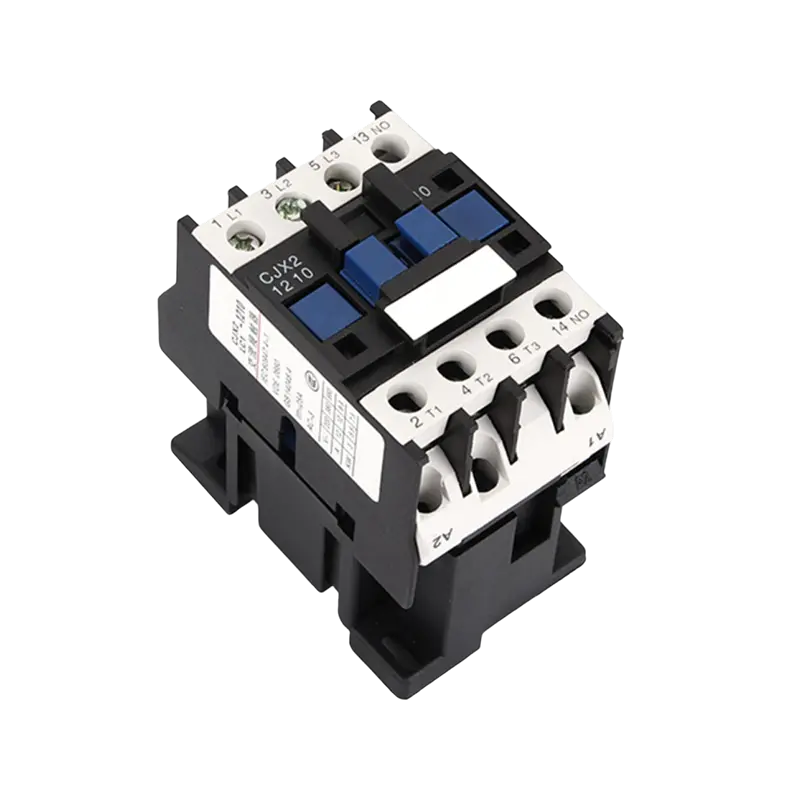

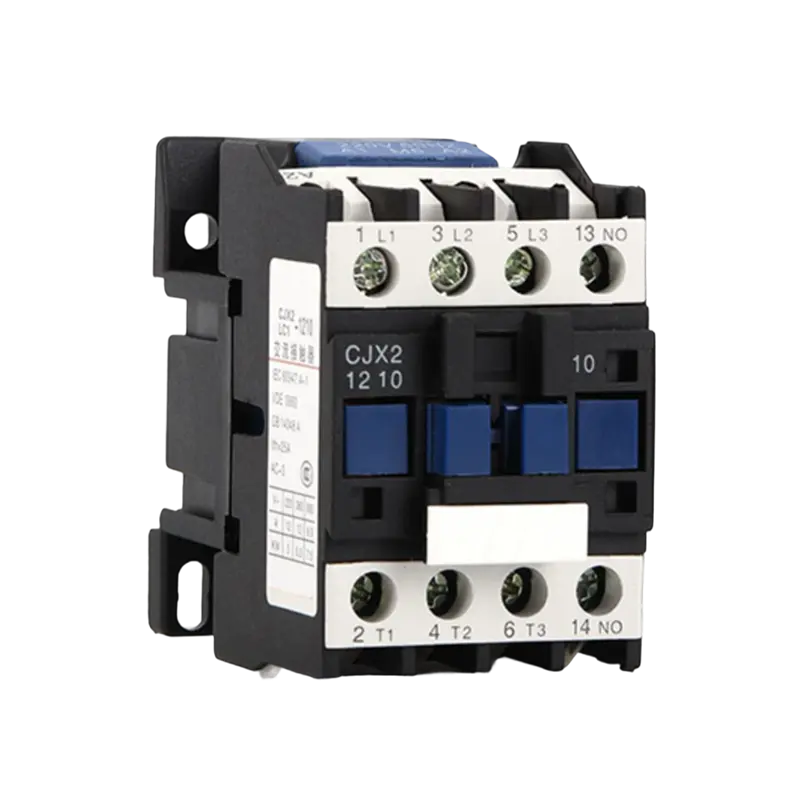

Magnetický striedavý stykač 25A 220V – spínač riadenia motora na DIN lištu

Popis:

Magnetické AC stykače série MINGTUO LC1 poskytujú spoľahlivé spínanie a presné ovládanie naprieč rôznymi elektrickými systémami. Skonštruované s pokročilým elektromagnetickým dizajnom a vysokokvalitnými kontaktnými materiálmi zaisťujú predĺženú prevádzkovú životnosť a konzistentný výkon v náročných priemyselných prostrediach. Ich kompaktná štruktúra kompatibilná s DIN lištou umožňuje jednoduchú inštaláciu a zároveň šetrí miesto v ovládacom paneli

Aplikácie:

Systémy riadenia motora

Operácie štart/stop trojfázového motora

Reverzné obvody motora

Riadenie motora čerpadla a kompresora

Riadenie dopravníkov a priemyselných obrábacích strojov

HVAC systémy

Spínanie kompresora klimatizácie

Regulácia výkonu vykurovacej sústavy

Ovládanie ventilačného ventilátora

Riadenie chladiaceho systému a vzduchotechnickej jednotky

Priemyselná automatizácia

Rozvod elektrickej energie výrobnej linky

Integrácia automatizácie strojov

Koordinácia systému riadenia procesov

Riadenie napájania robotov a montážnej linky

Elektrické rozvodné siete

Riadenie komerčného a priemyselného osvetlenia

Regulácia zaťaženia transformátora

Manažment banky kondenzátorov a korekcia účinníka

Operácie rozvádzača a panelov

Špeciálne aplikácie

Riadiace systémy žeriavov a kladkostrojov

Správa napájania výťahov a eskalátorov

Obsluha zváracieho zariadenia

Distribúcia napájania dátového centra

Integrácia systému obnoviteľnej energie

Kontaktujte nás Stiahnuť (1 súbor) Facebook
Predch.:IEC AC stykač 32A 110V, 3-pólové elektrické reléĎalšie:AC stykač 40A 380V 3P – Relé spúšťača priemyselného motora
  • Princíp fungovania

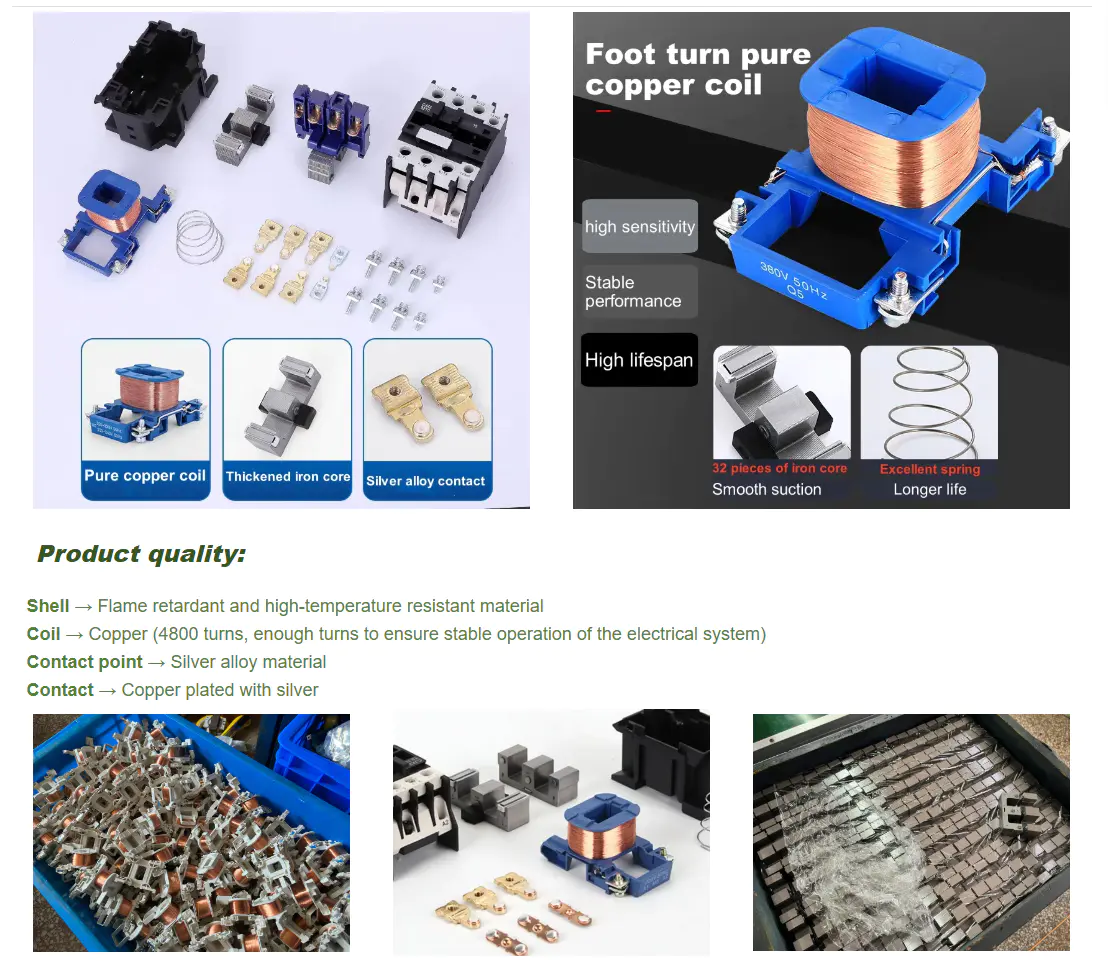

  • Vysvetlenie kvality
  • Vlastnosti produktu
  • Inštalácia a uvedenie do prevádzky
  • Balenie a doprava
  • Prípadové štúdie projektu
  • Sprievodca výberom produktu

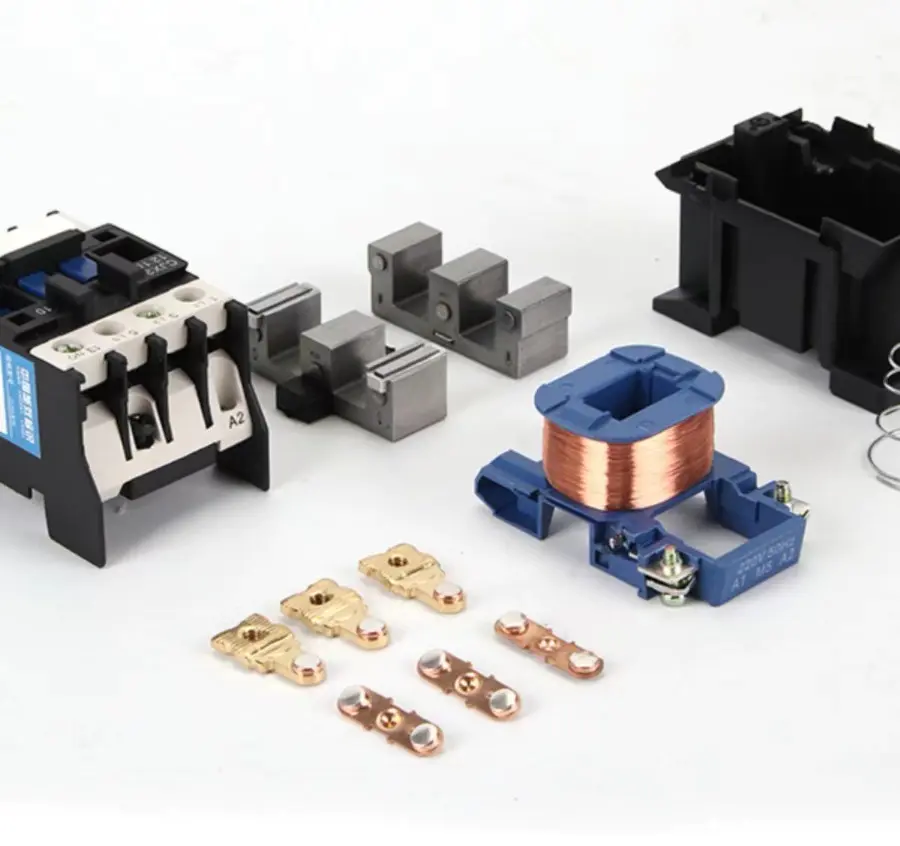

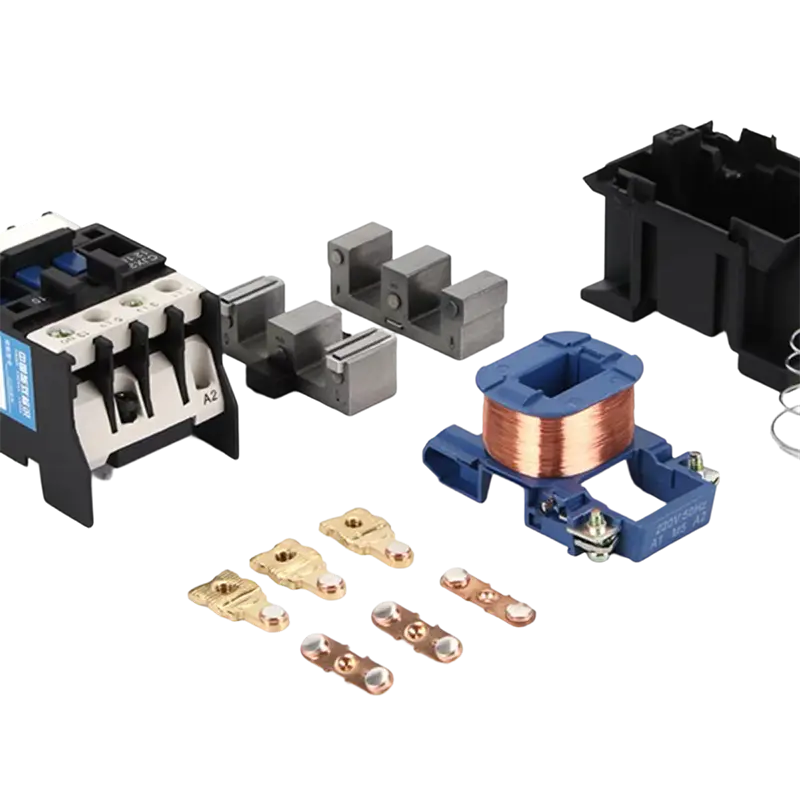

Pracovný princíp: Keď je AC stykač zapnutý, vnútorná cievka generuje magnetické pole, čo spôsobí, že pohybujúce sa železné jadro a stacionárne železné jadro sú priťahované k sebe, čím kontaktný systém kontaktuje stacionárny kontakt a vedie obvod. Keď cievka stratí energiu, sacia sila zmizne a resetovacia pružina vytlačí pohybujúce sa železné jadro, čo spôsobí oddelenie kontaktov a prerušenie obvodu.

  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases
  • Project Cases

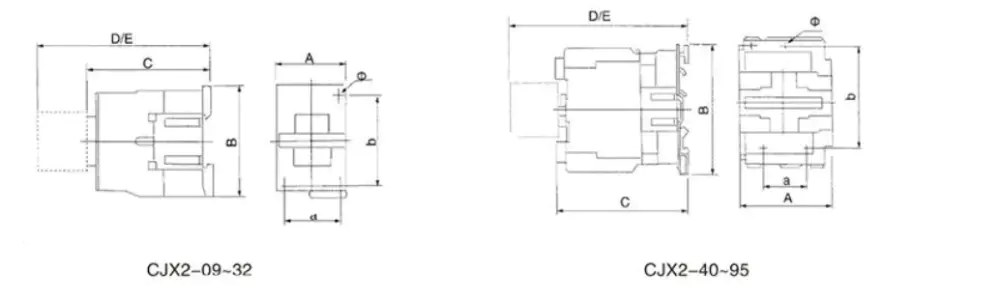

MODEL A (mm) B (mm) C (mm) D (mm) E (mm) a (mm) b (mm) Φ (mm)
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40~65 77 129 116 145 165 40 100/110 6.5
D80~95 87 129 127 175 195 40 100/110 6.5

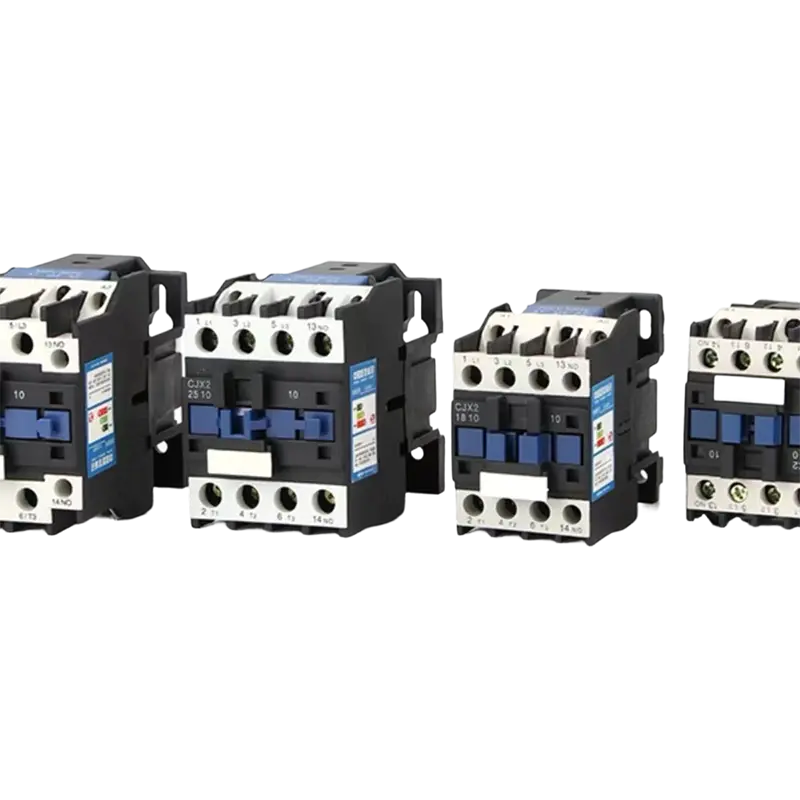

Typ modelu 9 12 18 25 32 40 50 65 80 95
Menovitý pracovný prúd (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Trojfázový motor
AC – 3 úroveň (kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415 V 4 5.5 9 11 15 22 25 37 - -
500 V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
Menovitý vykurovací prúd Ith(A) 20 20 30 32 40 50 60 80 125 125
Elektrická životnosť (10 000 cyklov) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mechanická životnosť (10 000 cyklov) 1000 1000 1000 1000 800 800 800 800 600 600
Kontaktný model 3P Č 3P NC Č

Model Menovitý prúd (A) Hlavný kontakt Pomocný kontakt Výkon jednofázového zaťaženia (kW) Výkon trojfázového zaťaženia (kW)
CJX2-0910 9A 3NO 1 NO 1,8 kW 3,5 kW
CJX2-0901 9A 3NO 1NC 1,8 kW 3,5 kW
CJX2-1210 12A 3NO 1 NO 2,5 kW 5 kW
CJX2-1201 12A 3NO 1NC 2,5 kW 5 kW
CJX2-1810 18A 3NO 1 NO 3,5 kW 7,5 kW
CJX2-1801 18A 3NO 1NC 3,5 kW 7,5 kW
CJX2-2510 25A 3NO 1 NO 5 kW 8,5 kW
CJX2-2501 25A 3NO 1NC 5 kW 8,5 kW

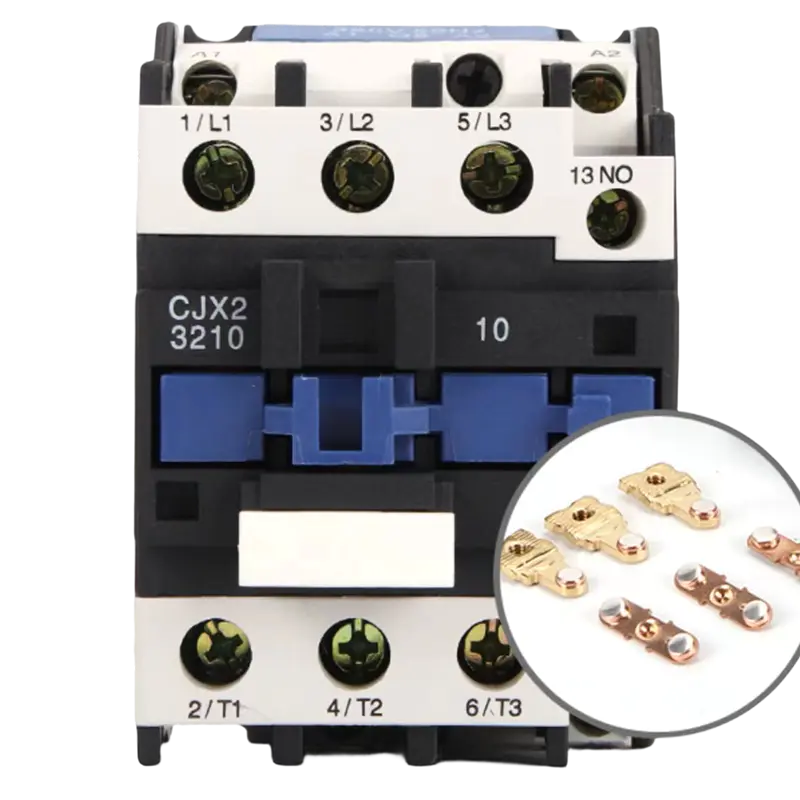

CJX2-3210 32A 3NO 1 NO 6 kW 12 kW
CJX2-3201 32A 3NO 1NC 6 kW 12 kW
CJX2-4011 40A 3NO 1 NO 1NC 8 kW 18,5 kW
CJX2-5011 50A 3NO 1 NO 1NC 10 kW 24 kW
CJX2-6511 65A 3NO 1 NO 1NC 12,5 kW 28 kW
CJX2-8011 80A 3NO 1 NO 1NC 15,5 kW 37 kW
CJX2-9511 95A 3NO 1 NO 1NC 18,5 kW 44 KW $ $
