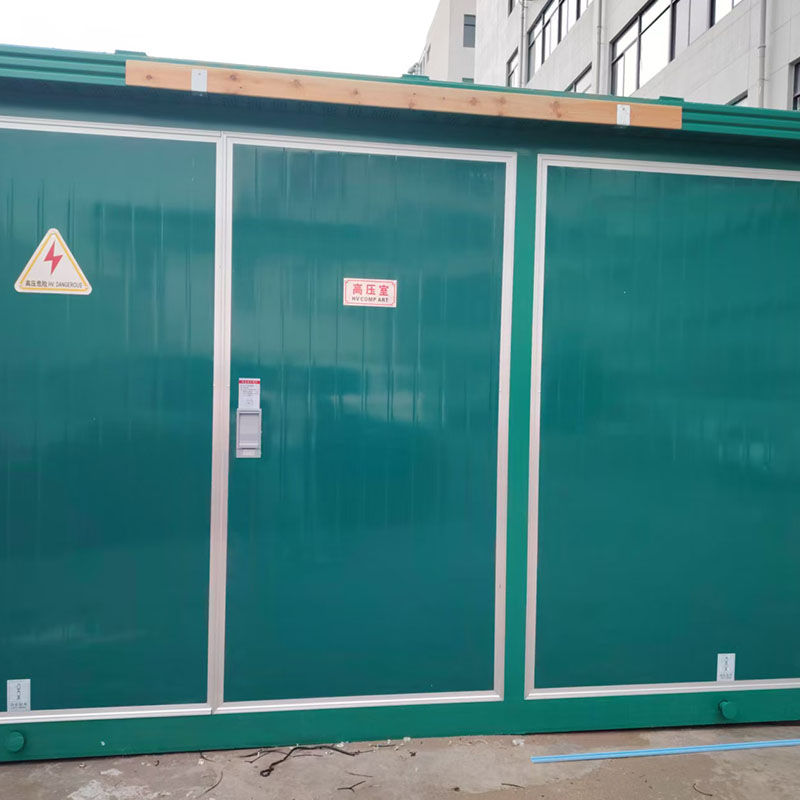

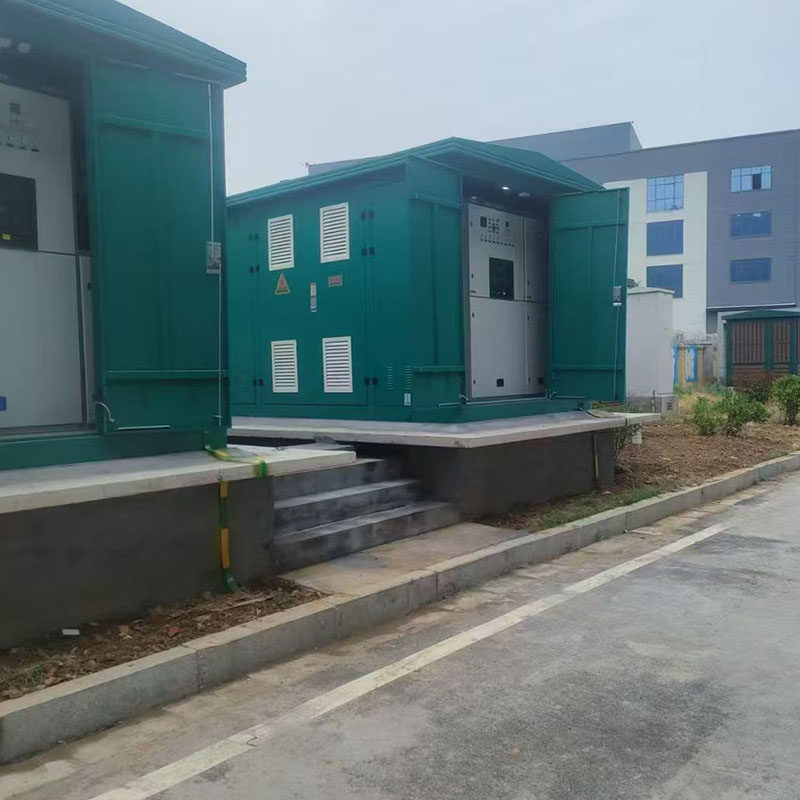

Prefabrikovaná rozvodňa európskeho typu / Kombinovaný transformátor ZGS

Prehľad produktov

Transformátor amerického typu ZGS12 na podložku je integrované vonkajšie prefabrikované zariadenie na distribúciu energie nezávisle vyvinuté spoločnosťou Mingtuo Electric. Integruje vysokonapäťový spínač záťaže, zásuvné poistky s dvojitou citlivosťou, olejový transformátor a nízkonapäťovú výstupnú skriňu do jednej spoločnej utesnenej olejovej nádrže, pričom využíva úplne utesnený a plne izolovaný dizajn ponorený do oleja.

Podporuje režimy kruhovej siete aj terminálového samostatného napájania, ktoré sa široko používajú pri renovácii mestskej elektrickej siete, obytných komunitách, komerčných námestiach, distribuovaných fotovoltaických elektrárňach, priemyselných parkoch a dočasných stavebných projektoch napájania.

Hlavné výhody produktu

Ultra kompaktná integrovaná konštrukcia jednej nádrže

Všetky komponenty vysokonapäťovej ochrany a telo transformátora zdieľajú jednu utesnenú olejovú nádrž. Celkový objem je len 1/3 ~ 1/5 európskej skriňovej rozvodne s rovnakou kapacitou, čo výrazne znižuje zaberanie pôdy a náklady na občiansku výstavbu. Integrovaný dizajn jedného boxu zjednodušuje námornú a pozemnú dopravu a umiestnenie základov na mieste.

Plná izolácia a bezpečnosť na dotyk Vysoká bezpečnosť

Vysokonapäťové prichádzajúce vedenia využívajú plne izolované konektory lakťových káblov; Vonkajší povrch káblovej armatúry je nulový a dotykový pre bezpečnú prevádzku. Zásuvná poistka s dvojitou citlivosťou, ktorá obmedzuje prúd, zabezpečuje dvojitú nadprúdovú a preťaženú ochranu, čím zabraňuje vyhoreniu zariadenia. Trojbodový dizajn uzemnenia eliminuje vystavené časti pod napätím, aby sa zabránilo úrazom elektrickým prúdom.

Nízka údržba a dlhá životnosť

Plne utesnená olejová nádrž izoluje izolačný olej od vzduchu, čím spomaľuje starnutie oleja pre dlhodobý bezúdržbový chod. Štandardné zásuvné poistkové a káblové koncovky umožňujú rýchlu výmenu poškodených komponentov bez zložitého rozoberania. Oceľový kryt valcovaný za studena s antikoróznym vonkajším elektrostatickým povlakom sa prispôsobí dažďu, prachu a vysokej vlhkosti vonkajšieho prostredia.

Flexibilná prispôsobená nízkonapäťová priehradka

Podporuje schémy zapojenia kruhovej hlavnej siete a terminálu s jedným napájaním, čím sa realizuje plynulé prepínanie napájania na zlepšenie spoľahlivosti napájania. Nízkonapäťový priestor si vyhradzuje bohaté inštalačné koľajnice pre MCCB, multifunkčné merače výkonu, automatický prepínač ATS a moduly kompenzácie jalového výkonu, plne prispôsobiteľné podľa požiadaviek užívateľa.

Nízkostratové jadro transformátora

Vstavaný transformátor ponorený do oleja využíva jadro z kremíkového oceľového plechu so stupňovitým prekrytím, ktoré sa vyznačuje nízkou stratou bez zaťaženia, nízkym prevádzkovým hlukom a silnou odolnosťou proti skratu a preťaženiu. Umožňuje dlhodobú prevádzku pri preťažení bez skrátenia životnosti, stabilný pre nepretržité priemyselné scenáre s veľkým zaťažením.

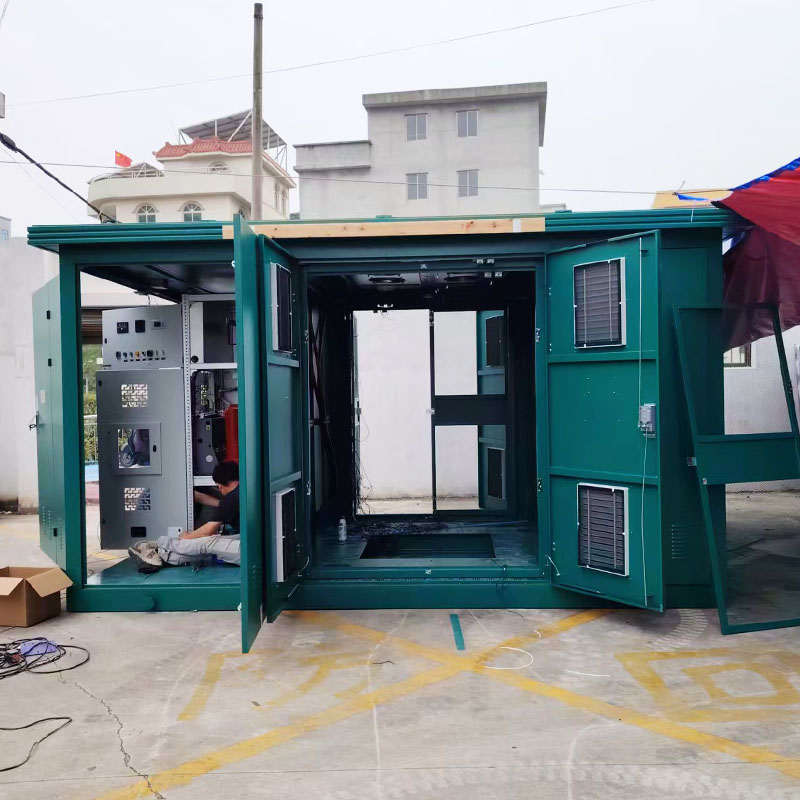

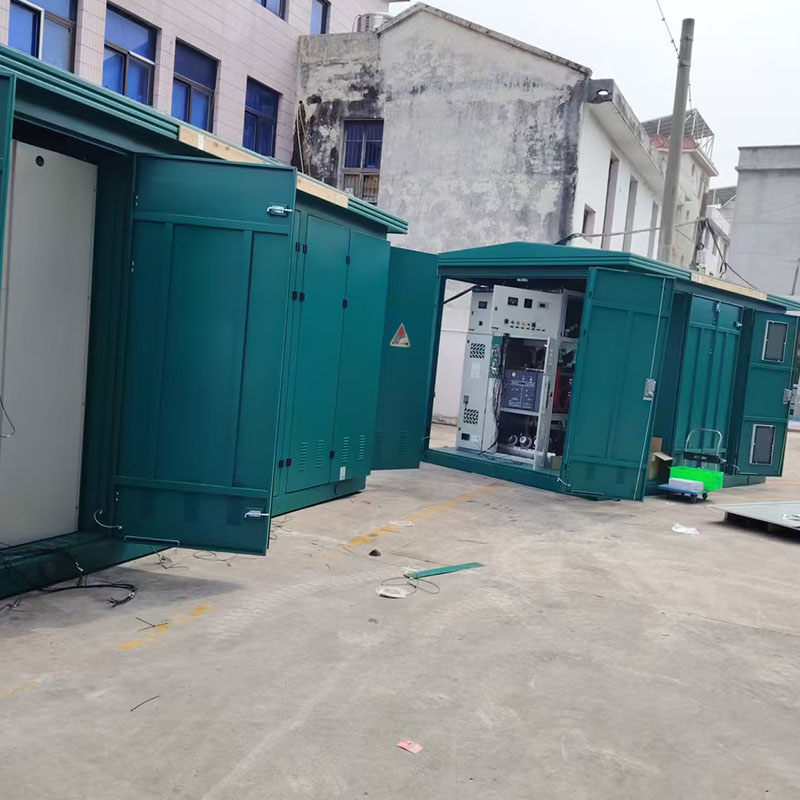

Vnútorná štruktúra
Vysokonapäťová priehradka (ľavá strana) Vybavená spínačom záťaže, zásuvnou poistkou s dvojitou citlivosťou, konektormi lakťových káblov a bleskoistkou ponorenou do oleja. Všetky vysokonapäťové živé komponenty sú ponorené do transformátorového izolačného oleja, úplne utesnené a izolované; vyhradená prevádzka okien na výmenu poistiek a bežnú kontrolu.

Hlavná nádrž transformátora (oblasť stredného jadra) Trojfázové jadro transformátora ponorené do oleja a vinutie, spoločná olejová nádrž s vysokonapäťovými komponentmi. Trojstranne odkrytá konštrukcia chladiča pre efektívny odvod tepla, vybavená indikátorom hladiny oleja, tlakovým poistným ventilom a vypúšťacím ventilom oleja pre jednoduché monitorovanie a údržbu.

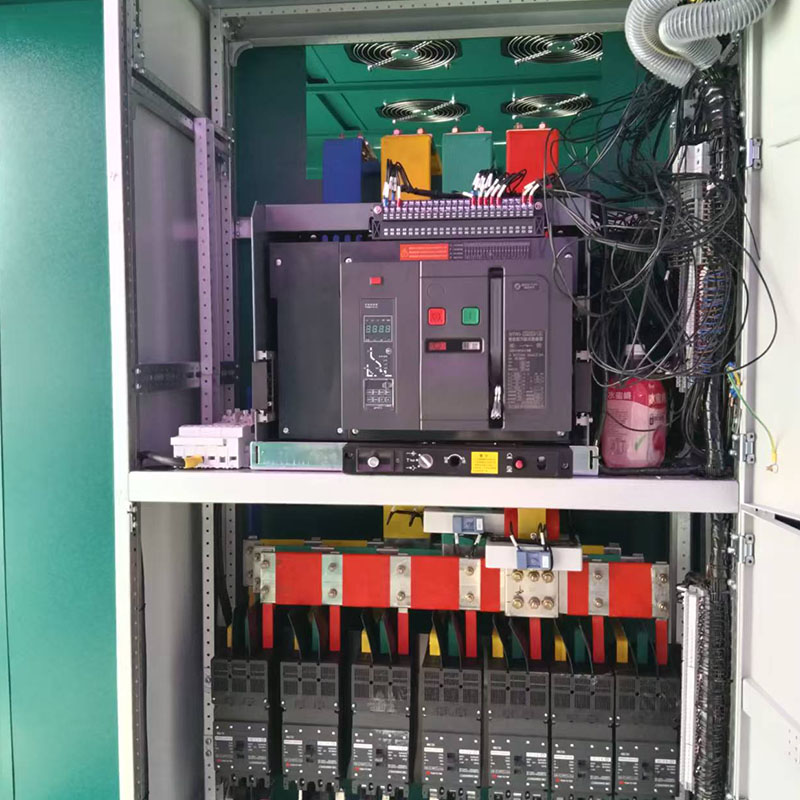

Nízkonapäťový výstupný priestor (pravá strana) Nezávislá oceľová priehradka oddelená od nádrže transformátora. Vyhradené montážne lišty pre ističe, multifunkčné merače výkonu, svorkovnice a zariadenia na kompenzáciu jalového výkonu. Komunikácia RS485 vyhradená pre inteligentné dokovanie systému monitorovania napájania.

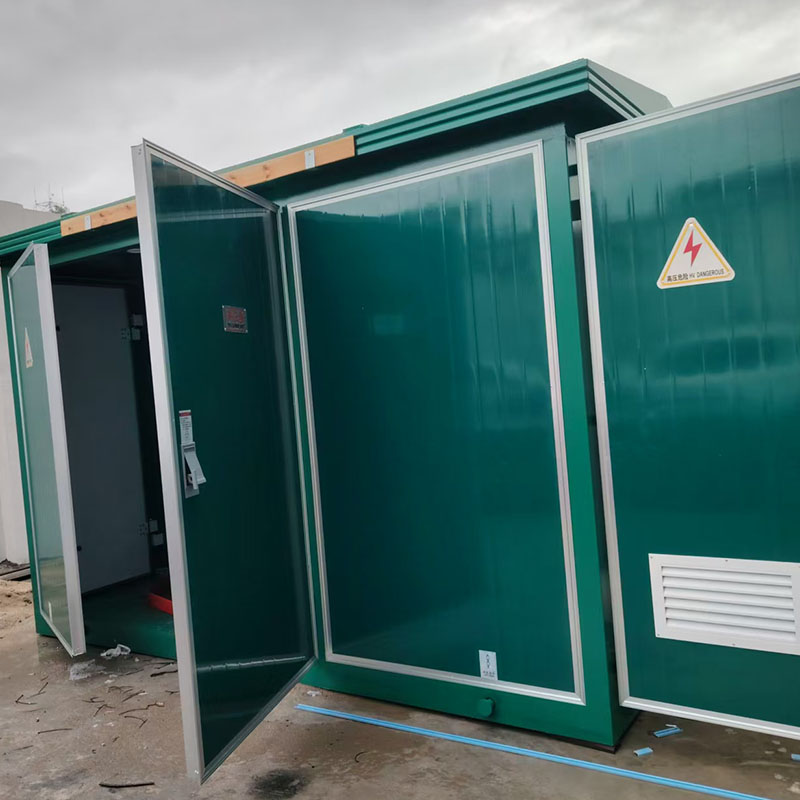

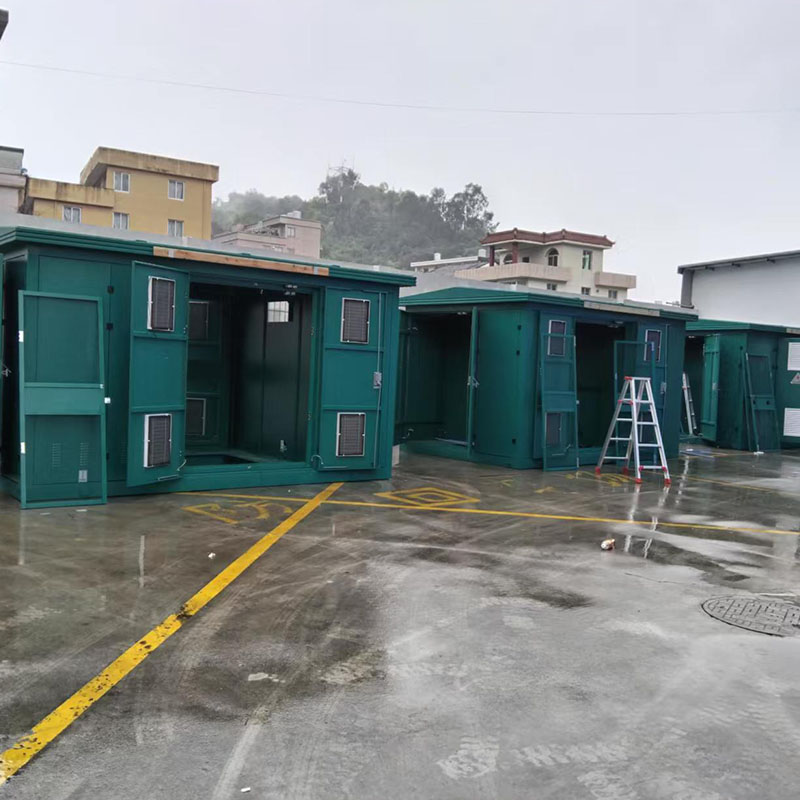

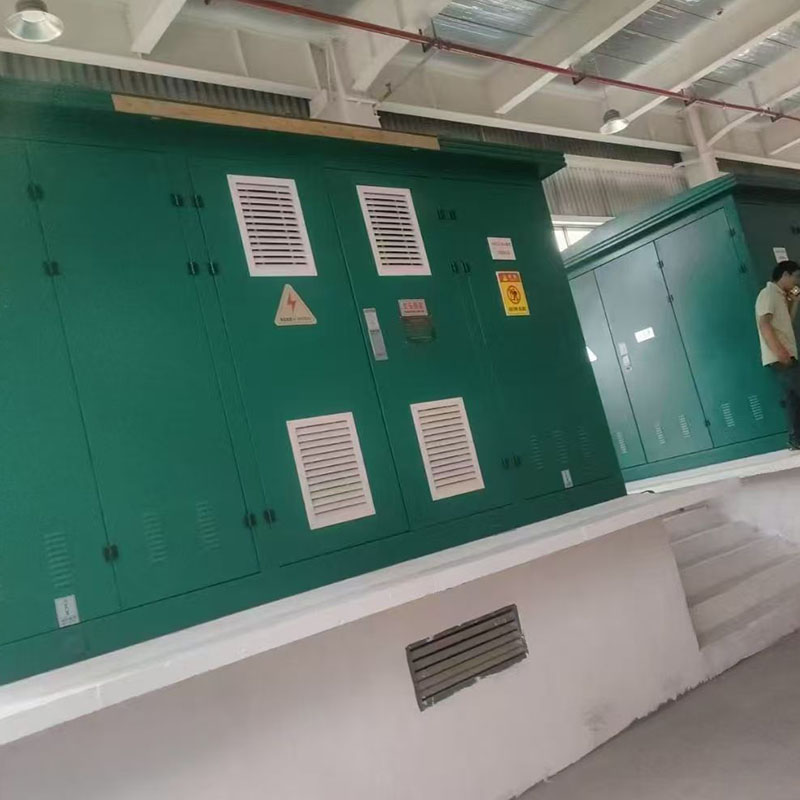

Vonkajší kryt Integrovaná jednodielna skriňa z oceľového plechu valcovaného za studena so šikmým vrchom pre odvod dažďovej vody. Antikorózny elektrostatický vonkajší nástrek, viacnásobné uzamykateľné dvierka skriniek pre klasifikovanú údržbu každého oddelenia.

Aplikačné scenáre

Obnova mestskej elektrickej siete, obytných štvrtí, škôl, nemocníc a komerčných nákupných centier; Distribuované fotovoltaické elektrárne, veterné farmy a zásobníky energie podporujúce distribúciu energie; Priemyselné továrenské dielne, banské podniky a zásobovanie parkom; Dočasné stavebné napájanie pre diaľnice, tunely, železničnú dopravu a komunálne projekty; Vidiecka elektrická rozvodná sieť a centralizované zásobovanie pouličného osvetlenia.

Tabuľka technických parametrov
