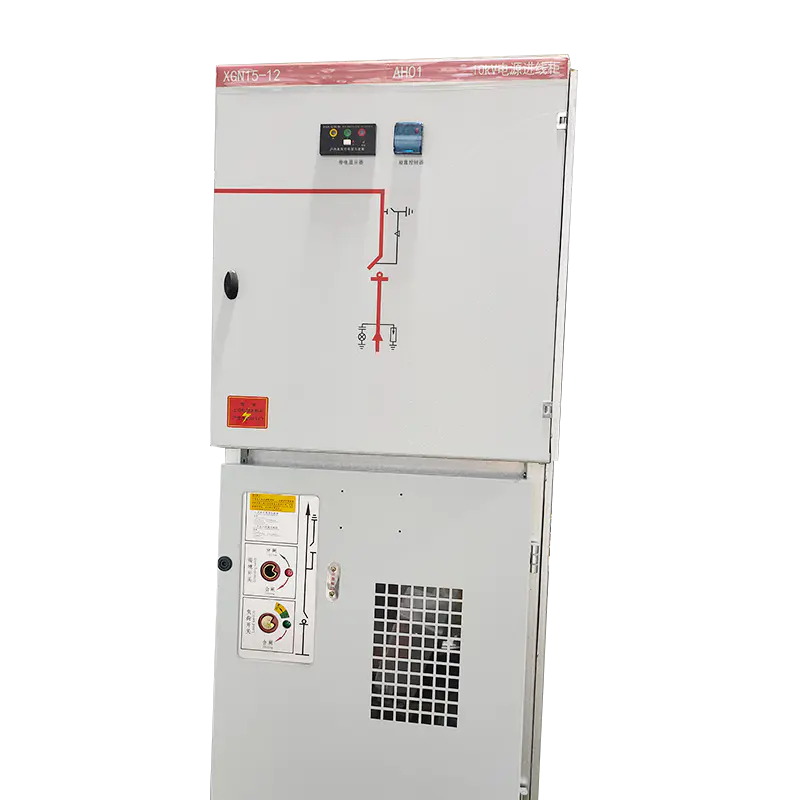

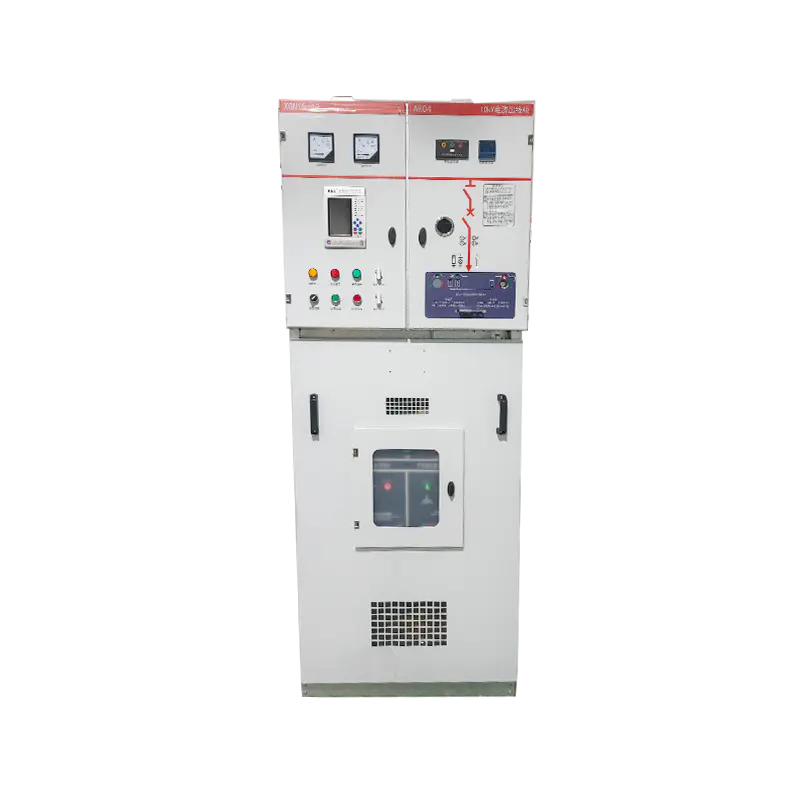

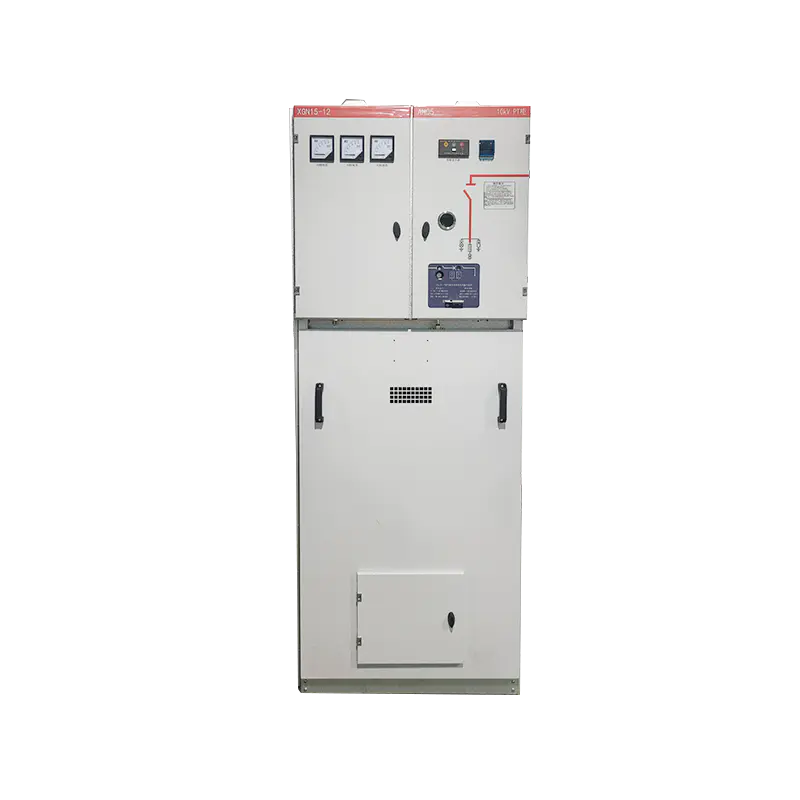

Prehľad produktov
Plynom izolovaná skriňa šetrná k životnému prostrediu je nové integrované vnútorné a vonkajšie zariadenie na distribúciu energie bez obsahu SF₆, ktoré nezávisle vyvinula spoločnosť Mingtuo Electric. Opúšťa tradičný skleníkový plyn fluoridu sírového a používa suchý vzduch alebo dusík ako ekologické izolačné a oblúkové médium. Vysokonapäťový odpojovač, uzemňovač, vákuový istič, CT/PT a sekundárne meracie a riadiace jednotky sú integrované do utesnenej plynovej nádrže.
Zariadenie podporuje režimy napájania kruhovej siete aj terminálového jednoduchého napájania. Široko sa používa pri renovácii mestskej elektrickej siete, obytných komunitách, komerčných námestiach, elektrárňach na skladovanie fotovoltaickej energie, priemyselných parkoch a projektoch dočasného zásobovania energiou. Slúži ako nízkouhlíková ekologická náhrada za tradičné skrine izolované plynom SF₆, americké transformátory namontované na podložkách a európske prefabrikované rozvodne.
Hlavné výhody produktu
3.1 Nulové emisie skleníkových plynov, nízkouhlíkové a ekologické
Utesnená nádrž na plyn používa suchý vzduch alebo vysoko čistý dusík ako izolačné a oblúkové hasiace médium bez skleníkových plynov SF₆ alebo nebezpečných látok obsahujúcich fluór, s takmer nulovým potenciálom globálneho otepľovania. Je v súlade s vnútroštátnymi politikami týkajúcimi sa dvojitého uhlíka a štandardmi ponúk pre zelenú elektrickú sieť. Izolačné médium je možné po vyradení zariadenia z prevádzky priamo vyčerpať a recyklovať, čím sa znížia náklady na likvidáciu nebezpečného odpadu a zrealizuje sa prevádzka s nízkymi emisiami uhlíka počas celého životného cyklu.
3.2 Kompaktná integrovaná utesnená nádrž na plyn, malá obývaná plocha
Všetky primárne vysokonapäťové komponenty sú integrované vo vnútri utesnenej plynovej nádrže z nehrdzavejúcej ocele. Celková veľkosť skrine je oveľa menšia ako európske skriňové rozvodne a tradičné vzduchom izolované rozvádzače rovnakej kapacity. Integrovaný modulárny dizajn výrazne znižuje náklady na civilné zakladanie, zjednodušuje námornú a pozemnú dopravu a umožňuje rýchlu inštaláciu a umiestnenie na mieste.
3.3 Plne izolovaná bezpečná konštrukcia, nenáročná na údržbu
Všetky vysokonapäťové časti pod napätím sú uzavreté vo vnútri kovovej utesnenej plynovej nádrže bez odkrytých častí pod napätím. Plne uzavretý dizajn izolácie zaisťuje nulovú elektrifikáciu na povrchu skrinky pre bezpečné dotykové ovládanie. Nezávislé uzemňovacie obvody a viacmechanické blokovania (uzavretie/uzemnenie/blokovanie dverí skrine) zabraňujú úrazom elektrickým prúdom spôsobeným nesprávnou obsluhou.
Utesnená plynová nádrž izoluje vlhkosť, prach a kondenzáciu, aby sa zabránilo oxidácii a starnutiu izolačného média, čím podporuje dlhodobú bezúdržbovú prevádzku za normálnych pracovných podmienok. Štandardné zásuvné transformátory a sekundárne svorky umožňujú rýchlu výmenu chybných komponentov bez demontáže hlavnej plynovej nádrže.
3.4 Antikorózna vonkajšia skrinka, prispôsobivá drsnému prostrediu
Skriňa je vyrobená z hrubého oceľového plechu valcovaného za studena s vonkajším špeciálnym antikoróznym elektrostatickým nástrekom, odolným voči dažďu, piesku, vysokej vlhkosti a extrémnym teplotám. Šikmá horná konštrukcia urýchľuje odtok dažďovej vody a viacnásobne utesnené dvierka skriniek s krytím IP sa prispôsobia daždivým južným oblastiam, chladným severným regiónom a prostrediam so slanou hmlou na pobreží.
3.5 Prispôsobiteľné nízkonapäťové oddelenie a inteligentné rozšírenie
Nízkonapäťový priestor je predinštalovaný s bohatými montážnymi koľajnicami, ktoré podporujú voliteľné ističe v tvare puzdra, multifunkčné merače výkonu, automatické prepínače ATS, moduly kompenzácie jalového výkonu a inteligentné monitorovacie zariadenia. Štandardné komunikačné rozhranie RS485 umožňuje bezproblémové prepojenie s inteligentnými systémami distribúcie energie a diaľkového monitorovania ukladania FV energie na realizáciu diaľkového merania, diaľkovej signalizácie a diaľkového ovládania.
3.6 Nízka strata a vysoký spoľahlivý hlavný okruh
Zabudovaný vákuový prerušovač poskytuje stabilný vypínací výkon so silnou odolnosťou proti skratu a preťaženiu. Optimalizovaná konštrukcia medenej prípojnice znižuje straty obvodu a hluk pri chode. Skriňa podporuje dlhodobú nepretržitú prevádzku s vysokým zaťažením, ktorá je ideálna pre scenáre s vysokou záťažou, ako sú továrne a zásobníky energie.
Tabuľka technických parametrov
| Položka | Špecifikácia |
| Model | Ekologická skriňa s plynovou izoláciou (ekologická skriňa) |
| Menovité vysoké napätie | 10kV / Max. prevádzkové napätie 12kV |
| Menovité nízke napätie | AC 0,4 kV (trojfázový štvorvodičový) |
| Menovitá frekvencia | 50 Hz |
| Menovitý prúdový rozsah | 630A ~ 1250A |
| Krátkodobý výdržný prúd | 20 kA / 25 kA (4 s) |
| Výdržné napätie 1 min | 35 kV (strana VN) |
| Odolné napätie impulzu blesku | 75 kV |
| Izolačné a oblúkové hasiace médium | Suchý vzduch / dusík (bez SF₆) |
| Trieda ochrany krytu | IP34 (vonkajšie) / IP30 (vnútorné) |
| Teplota okolia | -45 ℃ ~ 55 ℃ |
| Úroveň hluku (vzdialenosť 1 m) | ≤ 55 dB |
| Typ inštalácie | Montáž na vnútornú skrinku / Montáž na vonkajšiu podlahovú podložku |

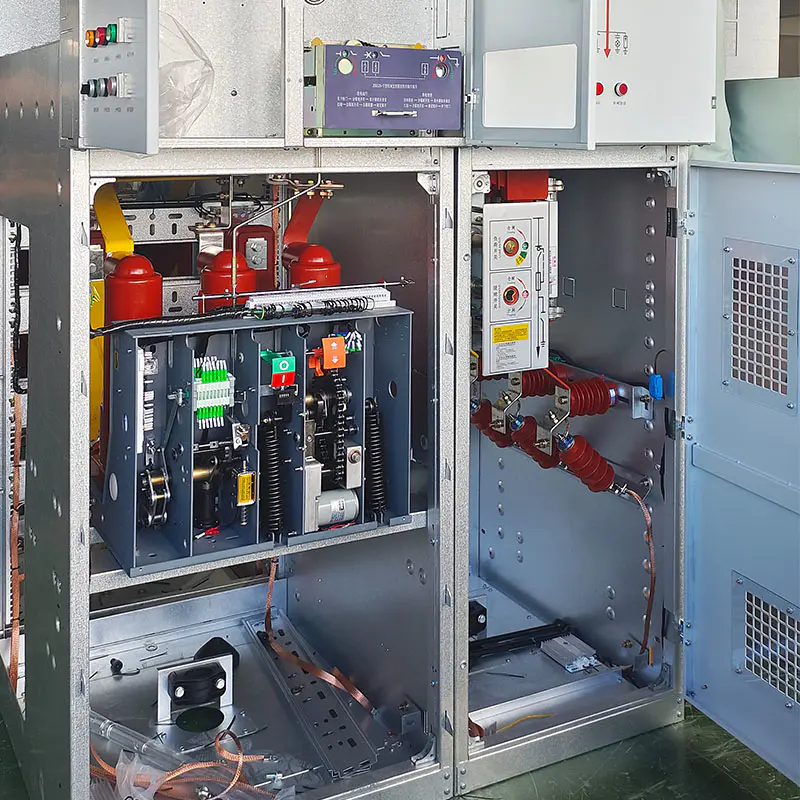

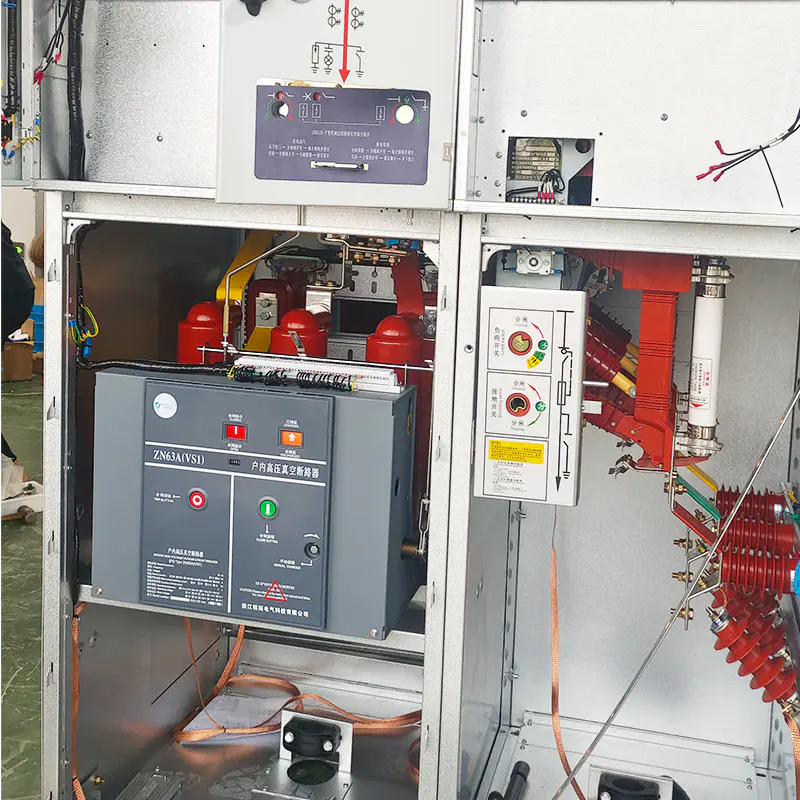

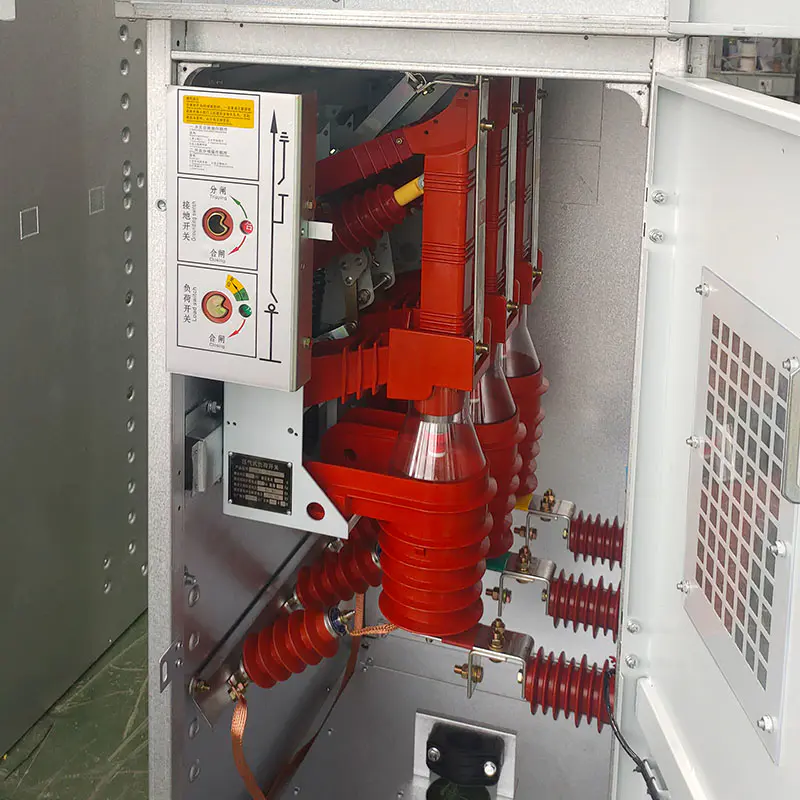

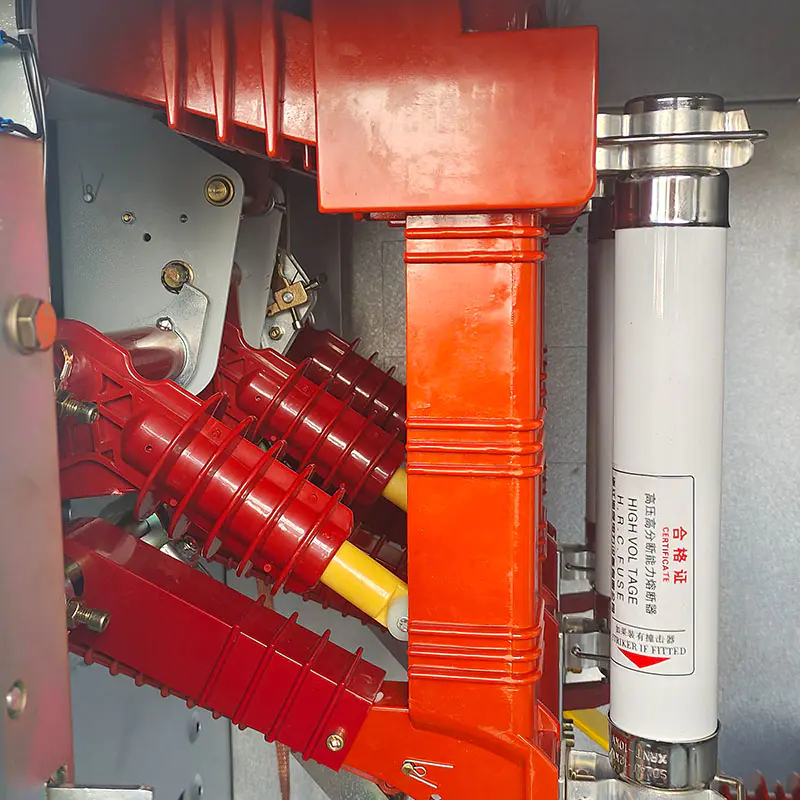

Štruktúra
Plne utesnená plynová nádrž z nehrdzavejúcej ocele obsahuje vákuový istič, odpojovač, uzemňovač, tlakomer plynu a zariadenie na odľahčenie tlaku v nevýbušnom prevedení. Všetky vysokonapäťové komponenty pod napätím sú utesnené vo vnútri suchého média vzduch/dusík, aby sa izolovala vonkajšia vlhkosť a prach. Rozhrania na monitorovanie tlaku a detekciu úniku plynu sú vyhradené pre online kontrolu. Vybavený úplným päťstupňovým mechanickým blokovaním, aby sa predišlo nebezpečným nesprávnym operáciám, ako je zatvorenie uzemňovacieho spínača pri zaťažení a otvorenie dverí hlavnej skrine pod napätím.
5.1 Nezávislý nízkonapäťový výstupný oddiel (pravá strana)
Fyzicky oddelené od vysokonapäťovej plynovej nádrže oceľovou prepážkou. Štandardizované usporiadanie koľajníc umožňuje inštaláciu MCCB, multifunkčných meračov, ATS, kompenzácie jalového výkonu a inteligentných komunikačných modulov. Nezávislá sekundárna svorkovnica zaisťuje poriadok v kabeláži a pohodlnú údržbu.

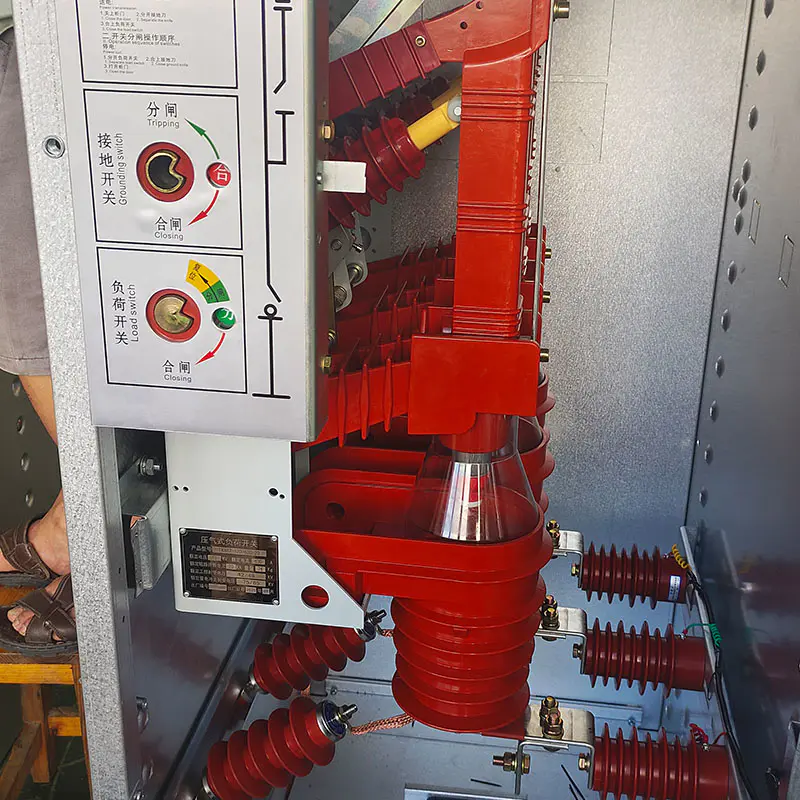

5.2 Prevádzkový a monitorovací priestor (ľavá strana)
Centralizované usporiadanie ovládacích rukovätí, indikátorov živého zobrazenia, meračov tlaku plynu a regulátorov teploty a vlhkosti. Okno vizuálneho pozorovania umožňuje priame sledovanie stavu zatvárania/otvárania spínača bez otvárania 5.3 vonkajšej integrovanej skrinky
Jednodielna oceľová skriňa valcovaná za studena so šikmým vrchom pre rýchly odvod dažďovej vody. Celkovo aplikovaný antikorózny antikorózny elektrostatický náter. Viaceré nezávisle uzamykateľné dvierka skrine oddeľujú vysokonapäťové, nízkonapäťové a prevádzkové priestory pre bezpečnejšiu zónovú údržbu.
Aplikačné scenáre
Mestské projekty: Obnova mestskej elektrickej siete, diaľničné tunely, železničná doprava, dočasné stavebné napájanie pre komunálne inžinierstvo, centralizovaná distribúcia energie pre pouličné osvetlenie
Obchodné a obytné budovy: Obytné komunity, školy, nemocnice, komerčné nákupné centrá a kancelárske budovy
Nový energetický priemysel: Distribuované fotovoltaické elektrárne, veterné farmy a zásobníky energie podporujúce distribúciu energie
Priemyselné parky: Továrenské dielne, banské podniky a centralizované zásobovanie energiou v priemyselnej zóne
Nízkouhlíkové demonštračné projekty: Vládne bezuhlíkové parky, uhlíková neutralita podporujúca projekty distribúcie energie s povinnými požiadavkami bez obsahu SF₆
Aktualizácia vidieckej rozvodnej siete
