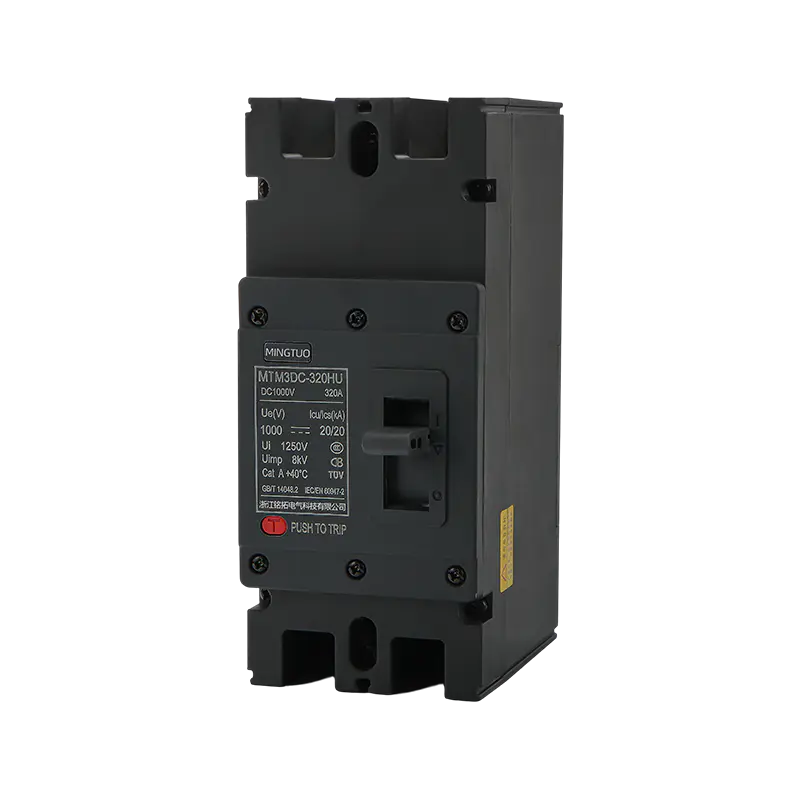

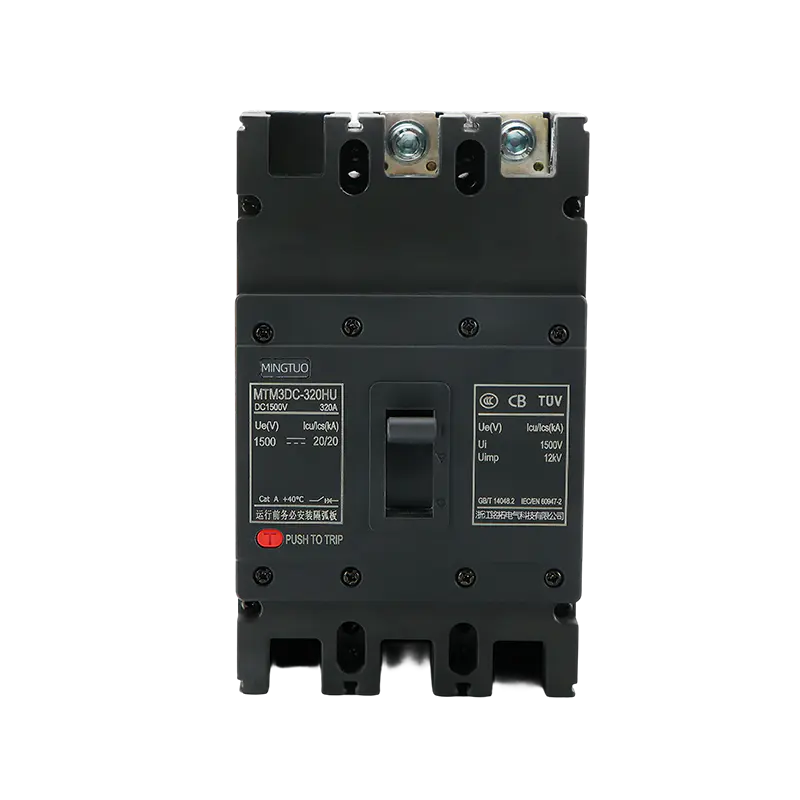

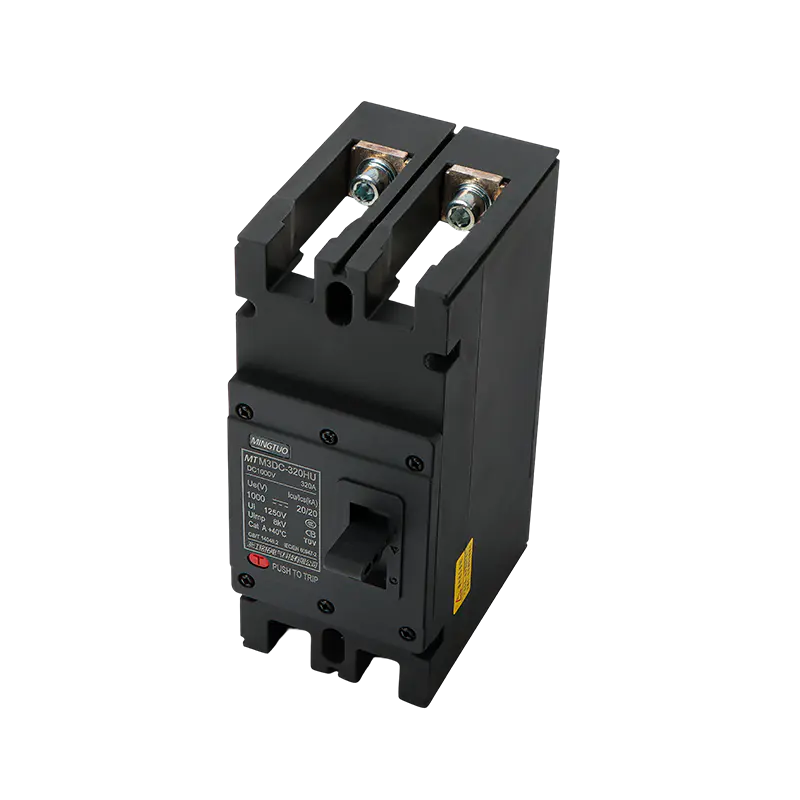

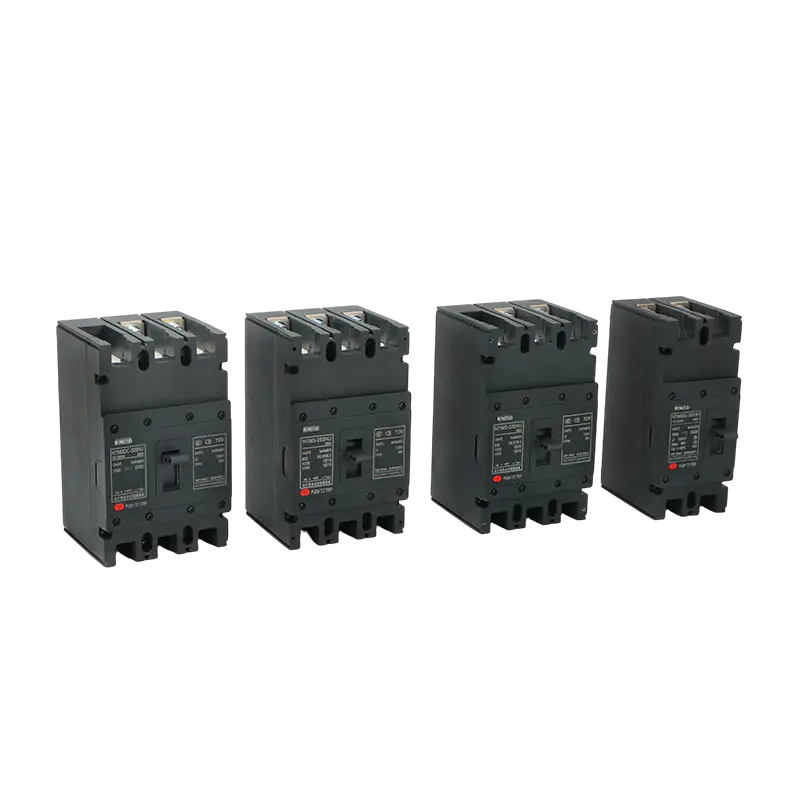

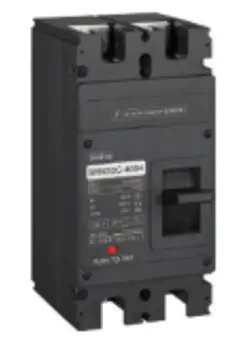

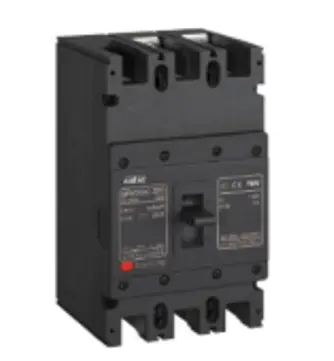

Domov / Produkty / Lisované ističe / MCCB série MTM3 / PV DC MCCB 1000V 630A solárny istič na ochranu panelu
Tento istič poskytuje spoľahlivú ochranu proti preťaženiu, skratu a oblúkovým poruchám pre fotovoltaickú stranu jednosmerného prúdu prostredníctvom pracovného postupu „detekcia porúch → rýchle vypnutie → magnetické zhášanie oblúkov“, pričom podporuje bezpečnú izoláciu a monitorovanie stavu na zaistenie bezpečnej a stabilnej prevádzky systému.
V súlade s prísnymi medzinárodnými bezpečnostnými normami prechádzajú naše ističe prísnym testovaním, aby bol zaistený neochvejný výkon počas celej 25-ročnej životnosti vášho systému.
| 1. Vynikajúci výkon jednosmerného prúdu | Vysoká vypínacia schopnosť až 25 kA pri 1000–1500 V DC Bleskurýchla 0,5 ms detekcia chyby a prerušenie Spoľahlivé potlačenie jednosmerných oblúkov na ochranu zariadenia a personálu |
| 2. Výnimočná životnosť | Kryt odolný voči UV žiareniu s krytím IP65 Odolné voči korózii v soľnom spreji, testované na 1000 h Minimálne 20 000 mechanických prevádzkových cyklov Funguje spoľahlivo v extrémnych podmienkach prostredia |
| 3. Inteligentné funkcie | Integrované monitorovanie porúch a možnosť diaľkového ovládania Jasné indikátory stavu pre monitorovanie systému v reálnom čase Technológia kompenzácie teploty pre zvýšenú ochranu |
| 4. Certifikované zabezpečenie kvality | Certifikované TÜV Rheinland, v súlade s UL 489B Zhoda s normou IEC 60947-2 100% továrensky testované pred odoslaním pre konzistentný výkon |
| 5. Jednoduchá inštalácia a údržba | O 35 % kompaktnejšie ako bežné DC ističe Inštalácia príslušenstva bez použitia náradia a predné pripojovacie svorky Všestranné pre montáž na DIN lištu alebo panel |
| 6. Nákladová efektívnosť | Dlhšia životnosť ako štandardné riešenia Znížené nároky na údržbu Priame ceny z výroby s 3-ročnou zárukou a globálnou podporou |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Pre zaistenie bezpečnosti prepravy sa naše elektrické výrobky vyvážajú v vystužených drevených debnách. Prepravky sú tepelne ošetrené a nesú označenie ISPM-15, čo umožňuje rýchle colné odbavenie. Dizajn vyvýšenej základne uľahčuje obsluhu vysokozdvižného vozíka, zatiaľ čo vnútorné upevnenie tlmiace nárazy zaisťuje, že produkty dorazia neporušené. Všetky vonkajšie prepravky sú jasne označené a spĺňajú medzinárodné logistické normy.
-

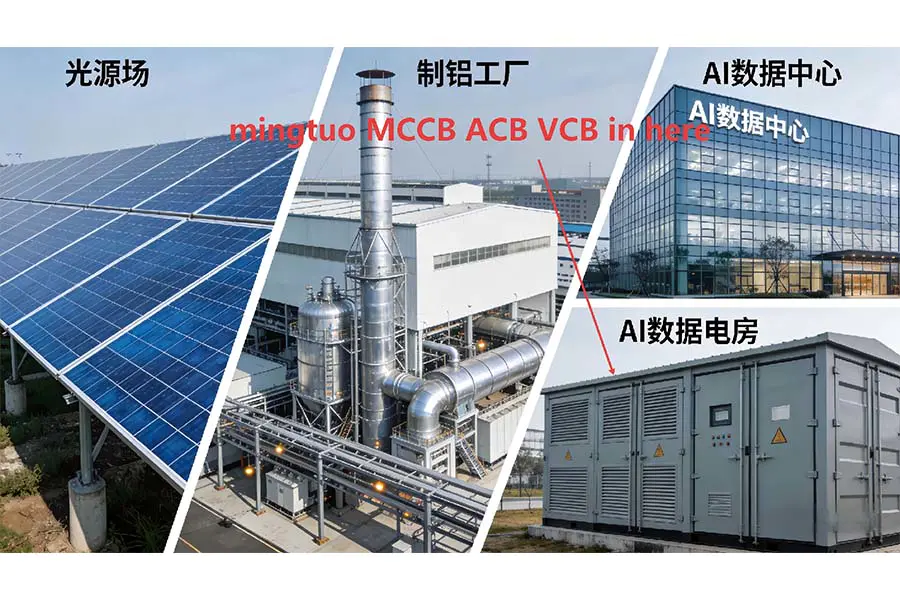

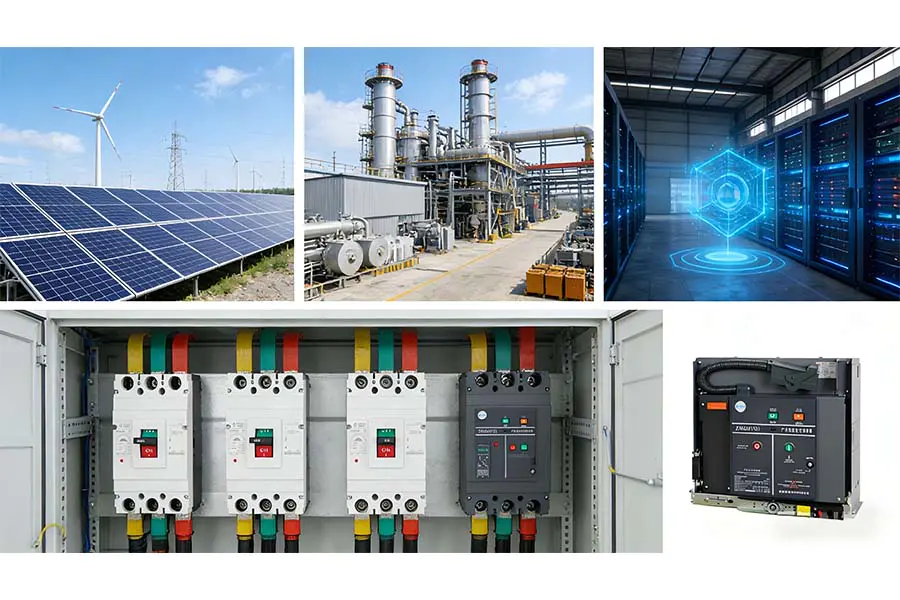

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EXTERIÉR |  |  | |||||
| Mušľový rám | Model SRM3DC-320 | SRM3DC-400 | |||||
| Počet pólov | 2 | tri | 2 | tri | |||
| Menovité pracovné napätie Ue (V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC 1250/1500 | DC 1250/1500 |
| Menovité izolačné napätie Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Menovité napätie pri náraze Uimp (kV) | osem | 12 | 12 | ||||
| Menovitý prúd In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Menovitá medzná vypínacia schopnosť skratu Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-pólový krúžok) 20[3-pólové) |
| jeden | jeden | / | 70 | 40 | 20 | 20[2 – stužka) 25 (3-pólová šnúrka) | |
| Ics(kA) spôsob zapojenia prevádzkovej schopnosti vypínania skratu | Ics = 100 % Icu | ||||||
| Hore a dole, dole a hore (2P, 320/3P) Choďte dnu a von, choďte hore a von (3P) | |||||||
| Kategória použitia | A | ||||||
| Má izolačnú funkciu? | Buď
| ||||||
| Prevádzková teplota okolia | -35 ℃ ~ 70 ℃ | ||||||
| Mechanická životnosť (krát) | 20000 | desaťtisíc | |||||
| Elektrická životnosť (krát) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Splniť kritérium | IEC/EN 60947-2、GB/T 14048.2 | ||||||

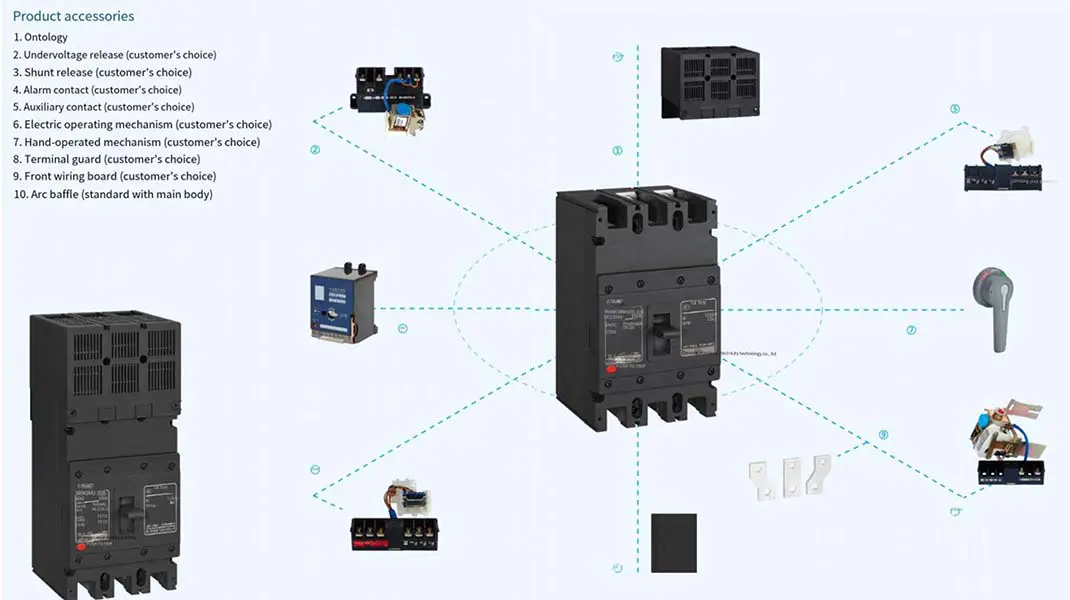

| Príloha | Samostatné budenie, pomocné, alarmové, manuálne ovládanie a elektrické ovládanie | ||||||
| Autentifikácia | CCC, CE, TUV | ||||||
| merať (dĺžka × šírka × výška) (mm) | 180×76×126 (2P) 180 × 107 × 126 (3P) | 250 × 124 × 165 (2P) 250 × 182 × 165 (3P) | |||||
| Poznámky | Rám škrupiny 320 sa delí na H: vysoký lom, R: typ s obmedzením prúdu | ||||||
| EXTERIÉR |  |  | ||||||

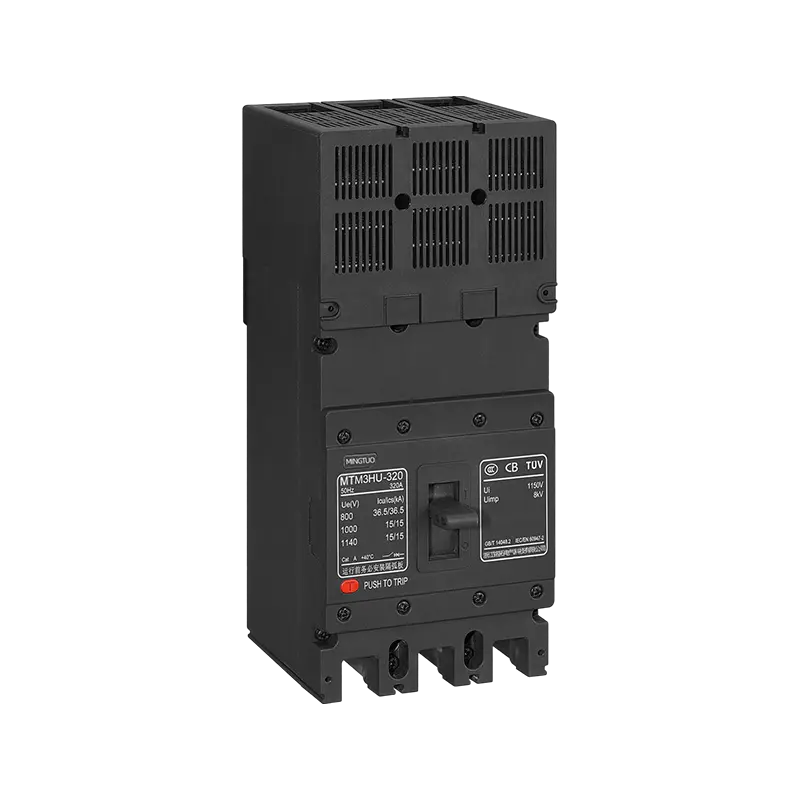

| Mušľový rám | SRM3HU-320 | SRM3HU-400 | ||||||
| Počet pólov | tri | tri | ||||||
| Menovité pracovné napätie Ue (V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Menovité izolačné napätie Ui(V) | AC1150 | |||||||
| Menovité napätie pri náraze Uimp (kV) | osem | 12 | ||||||
| Menovitý prúd In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, štyristo | ||||||
| Menovitá medzná vypínacia schopnosť skratu Icu (kA) | osemy-five | 50 | 36.5 | 10 | osemy-five | 50 | 36.5 | 10 |
| jeden | ! | jeden | jeden | 100 | 60 | 50 | 15 | |
| Ics(kA) spôsob zapojenia prevádzkovej schopnosti vypínania skratu | Ics = 100 % Icu | |||||||
| Kategória použitia | A | |||||||
| Má izolačnú funkciu? | Buď | |||||||
| Prevádzková teplota okolia | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnosť (krát) | 20000 | desaťtisíc | ||||||
| Elektrická životnosť (krát) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Splniť kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Príloha | Samostatné budenie, pomocné, alarmové, manuálne ovládanie a elektrické ovládanie | |||||||
| Autentifikácia | CCC, CE, TUV | |||||||
| merať (dĺžka × šírka × výška) (mm) | 180 × 107 × 126 (3P) | 250 × 182 × 165 (3P) | ||||||
| Poznámky | Rám škrupiny 320 sa delí na H: vysoký lom, R: typ s obmedzením prúdu | |||||||
| EXTERIÉR |  | | ||||||
| Mušľový rám | SRM3HU-630 | SRM3HU-800 | ||||||
| Počet pólov | tri | tri | ||||||
| Menovité pracovné napätie Ue (V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Menovité izolačné napätie Ui(V) | AC1150 | |||||||
| Menovité napätie pri náraze Uimp (kV) | 12 | 12 | ||||||
| Menovitý prúd In(A) | 500 630 | 700, osemsto | ||||||
| Menovitá medzná vypínacia schopnosť skratu Icu (kA) | osemy-five | 50 | 36.5 | 10 | osemy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) spôsob zapojenia prevádzkovej schopnosti vypínania skratu | Ics = 100 % Icu | |||||||
| Kategória použitia | A | |||||||
| Má izolačnú funkciu? | Buď | |||||||
| Prevádzková teplota okolia | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnosť (krát) | 5000 | desaťtisíc | ||||||
| Elektrická životnosť (krát) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Splniť kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Príloha | Samostatné budenie, pomocné, alarmové, manuálne ovládanie a elektrické ovládanie | |||||||
| Autentifikácia | CCC, CE, TUV | |||||||
| merať (dĺžka × šírka × výška) (mm) | 250 × 182 × 165 (3P) | 250 × 182 × 165 (3P) | ||||||
| EXTERIÉR |  |  | ||||||
| Mušľový rám | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Počet pólov | 2-tri | 2-tri | ||||||
| Menovité pracovné napätie Ue (V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC 1250/1500 | DC 1250/1500 | |
| Menovité izolačné napätie Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Menovité napätie pri náraze Uimp (kV) | osem | 12 | 12 | |||||
| Menovitý prúd In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, štyristo | ||||||
| Menovitá medzná vypínacia schopnosť skratu Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-pólová šnúrka) 20 (3-pólová šnúrka) | |
| jeden | jeden | / | 70 | 40 | 20 | 20 (2-pólové) 25 (3-pólová šnúrka) | ||
| Ics(kA) spôsob zapojenia prevádzkovej schopnosti vypínania skratu | Ics = 100 % Icu | |||||||
| Kategória použitia | A | |||||||
| Má izolačnú funkciu? | Buď | |||||||
| Prevádzková teplota okolia | -35 ℃ ~ 70 ℃ | |||||||
| Mechanická životnosť (krát) | 20000 | desaťtisíc | ||||||
| Elektrická životnosť (krát) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Splniť kritérium | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Príloha | Samostatné budenie, pomocné, alarmové, manuálne ovládanie a elektrické ovládanie | |||||||
| Autentifikácia | CCC, CE, TUV | |||||||
| merať (dĺžka × šírka × výška) (mm) | 180 × 76 × 126 (2P) 180 × 107 × 126 (3P) | 250 × 124 × 165 (2P) 250×182×165(3P) | ||||||
